CM-25, CM-26CB, CM-35 y los interruptores totalmente activos de la serie CM-35N son controles de puerta resistentes que cumplen con la ley ADA. Las placas frontales rectangulares de 2" x 4-1/2") son de acero inoxidable, aluminio o latón macizo. El CM-25 está diseñado para montarse directamente en el marco de una puerta de metal o en una caja de superficie estrecha. Las series CM-35 y CM-35N cumplen con los nuevos requisitos de OBC para el tamaño de la placa de activación y están diseñadas para montarse en una caja de distribución única. Nota: Los interruptores de placa de empuje de las series CM-35 y CM-25 no están disponibles con contacto DPDT opcional.
Acabados arquitectónicos:
Los interruptores de la serie CM-25 con acabado arquitectónico solo están disponibles con /2 y /4 opciones gráficas. Los interruptores de la serie CM-35 con acabado arquitectónico solo están disponibles con las opciones gráficas /2 y /4 Los interruptores de la serie CM-26CB solo están disponibles con /1, / 2, gráficos /A2, /4 o /A4, en blanco. Se muestra en acabado opcional de latón (estándar en acero inoxidable cepillado)
|
|
|
| CM-26CB/4 Narrow |
|
|
|

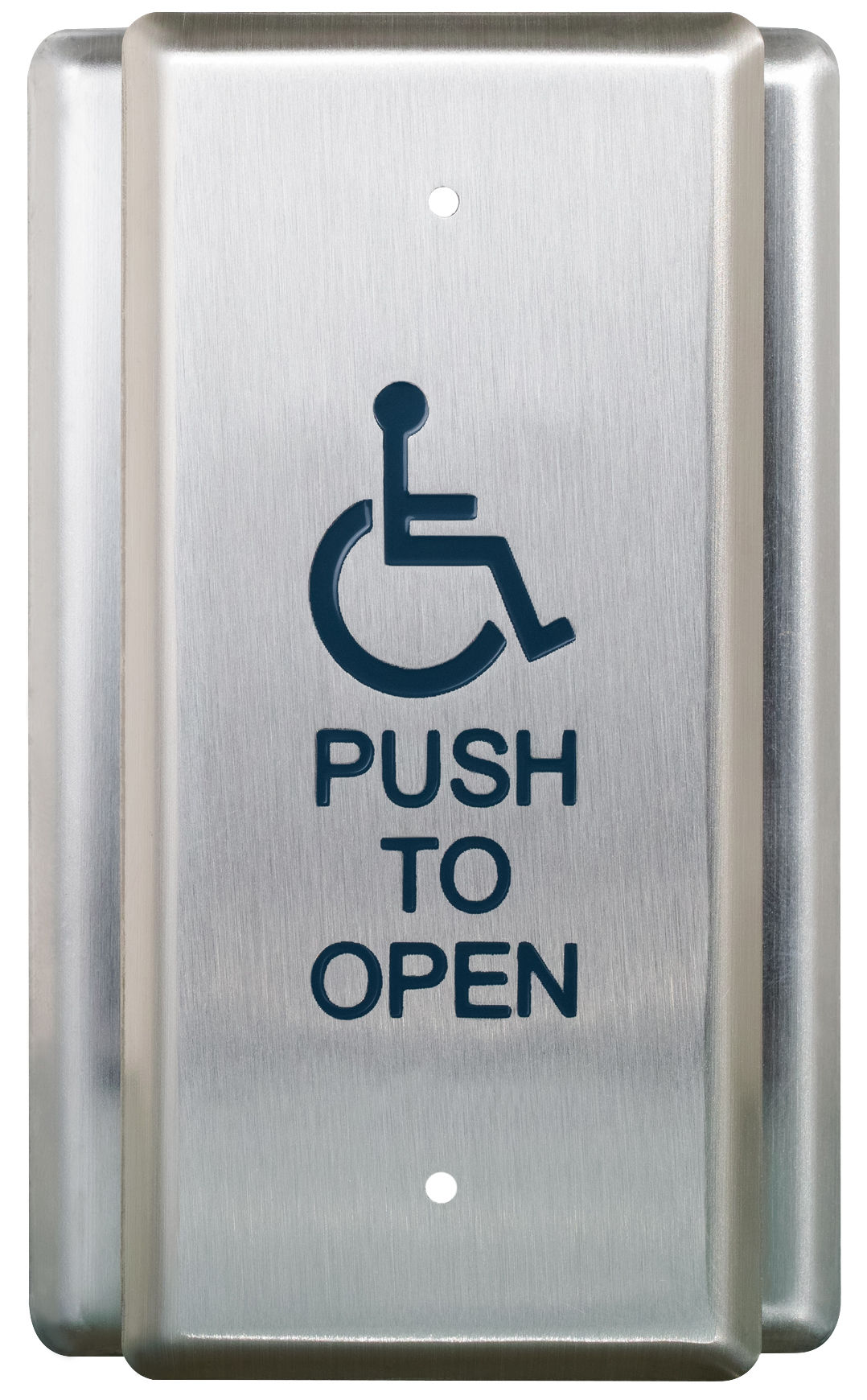

| CM-35/4 Single gang, OBC Compliant |
|
|
|
| CM-35N/4 Narrow, OBC Compliant |
|
|
|
| Blog Post | New Accessibility Symbol |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
|
|
|
|
CM-25, CM-26CB, CM-35 y los interruptores totalmente activos de la serie CM-35N son controles de puerta resistentes que cumplen con la ley ADA. Las placas frontales rectangulares de 2" x 4-1/2") son de acero inoxidable, aluminio o latón macizo. El CM-25 está diseñado para montarse directamente en el marco de una puerta de metal o en una caja de superficie estrecha. Las series CM-35 y CM-35N cumplen con los nuevos requisitos de OBC para el tamaño de la placa de activación y están diseñadas para montarse en una caja de distribución única. Nota: Los interruptores de placa de empuje de las series CM-35 y CM-25 no están disponibles con contacto DPDT opcional.
Acabados arquitectónicos:
Los interruptores de la serie CM-25 con acabado arquitectónico solo están disponibles con /2 y /4 opciones gráficas. Los interruptores de la serie CM-35 con acabado arquitectónico solo están disponibles con las opciones gráficas /2 y /4 Los interruptores de la serie CM-26CB solo están disponibles con /1, / 2, gráficos /A2, /4 o /A4, en blanco. |
|
Se muestra en acabado opcional de latón (estándar en acero inoxidable cepillado)
|
|
|
|
|
| CM-26CB/4 Narrow |
|
|
|
|
| CM-35/4 Single gang, OBC Compliant |
|
|
|
|
| CM-35N/4 Narrow, OBC Compliant |
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
PN1-11
|
CM-25, CM-xxx/3
|
|
|
PN2-443
|
CM-26CB, CM-xxx/4
|
|
|
PS1-111
|
CM-35, CM-xxx/3
|
|
|
PT1-111
|
CM-35, CM-xxx/3
|
|
Dormakaba (RCI)
|
940-H6MOX32D
|
CM-35, CM-xxx/2
|
|
|
940-HP6MOX32D
|
CM-35, CM-xxx/4
|
|
|
940-P6MOX32D
|
CM-35, CM-xxx/3
|
|
|
941-HMOX32D
|
CM-35N, CM-xxx/2
|
|
|
941-HMOXBLU
|
CM-26CB, CM-xxx/2
|
|
|
941-HPMOX32D
|
CM-35N, CM-xxx/4
|
|
|
941-HPMOXBLU
|
CM-26CB, CM-xxx/4
|
|
|
941-PMOX32D
|
CM-35N, CM-xxx/3
|
|
MS Sedco
|
59J-2
|
CM-26CB, CM-xxx/2
|
|
|
59J-H
|
CM-26CB, CM-xxx/4
|
|
|
59J-HSS
|
CM-25, CM-xxx/4
|
|
|
59J-P
|
CM-25, CM-xxx/3
|
|
|
59J-WSS
|
CM-25, CM-xxx/2
|
|
Wikk
|
AA-1
|
CM-25, CM-xxx/1
|
|
|
AA-2
|
CM-25, CM-xxx/3
|
|
|
AA-3
|
CM-25, CM-xxx/4
|
|
|
AA-3AL
|
CM-25, CM-xxx/4AL
|
|
|
AA-3AR
|
CM-25, CM-xxx/4AR
|
|
|
AA-3H
|
CM-25H, CM-xxx/4
|
|
|
AA-5
|
CM-25, CM-xxx/2
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
Fabricación en acero inoxidable duradero
-
La concepción todo activo exige una fuerza de accionamiento mínima
-
Responde a las exigencias de la ADA
-
Funcionamiento ultra silencioso
-
Gráficos en grabado permanente en bajo relieve o con láser
-
años de garantía con reemplazo '2 por 1'
-
CM-25, CM-26CB:
Placas frontales CM-25 y CM-26: 4-1/2” x 1-3/4” (114 mm x 44 mm), montaje en jamba de aluminio o en cajas superficiales
-
CM-35:
CM-35: placa frontal de 4-1/2" x 2" (114 mm x 50,8 mm), cumple con los nuevos requisitos de OBC y se monta en una caja de distribución única
| Tipo de Contacto: |
N/O SPST
|
| Tipo de Interruptor: |
Momentáneo
|
| Capacidad de Contactos: |
3 A a 30 VCC
|
| Rango de Temperatura: |
-40 °F a 140 °F (-40 °C a +60 °C)
|
| Acabado estándar: |
US32 / C32D
|
| Dimensiones: |
|
CM-25,
CM-26CB:
|
CM-25 &erio; CM-26CB: 4-3/16" x 1-3/4" x 1-3/16"
(113 mm x 44 mm x 30 mm)
CM-35: 4-1/2" x 2-3/4" x 1-3/16"
(114 mm x 70 mm x 30 mm)
|
| |
|
|
|
Jamba estrecha
click to expand section
|
|
Net Cost
|
|
CM-25
Interruptor estrecho de placa de presión, montaje vertical 4-1/2" x 1-3/4" (114 mm x 44 mm)
EDI DATA, APPROVALS
|
|
Interruptor estrecho de placa de presión, montaje vertical 4-1/2" x 1-3/4" (114 mm x 44 mm)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.50"L x 6.00"W x 2.25"H
Weight: 0.36lbs.
|
|
CM-25H

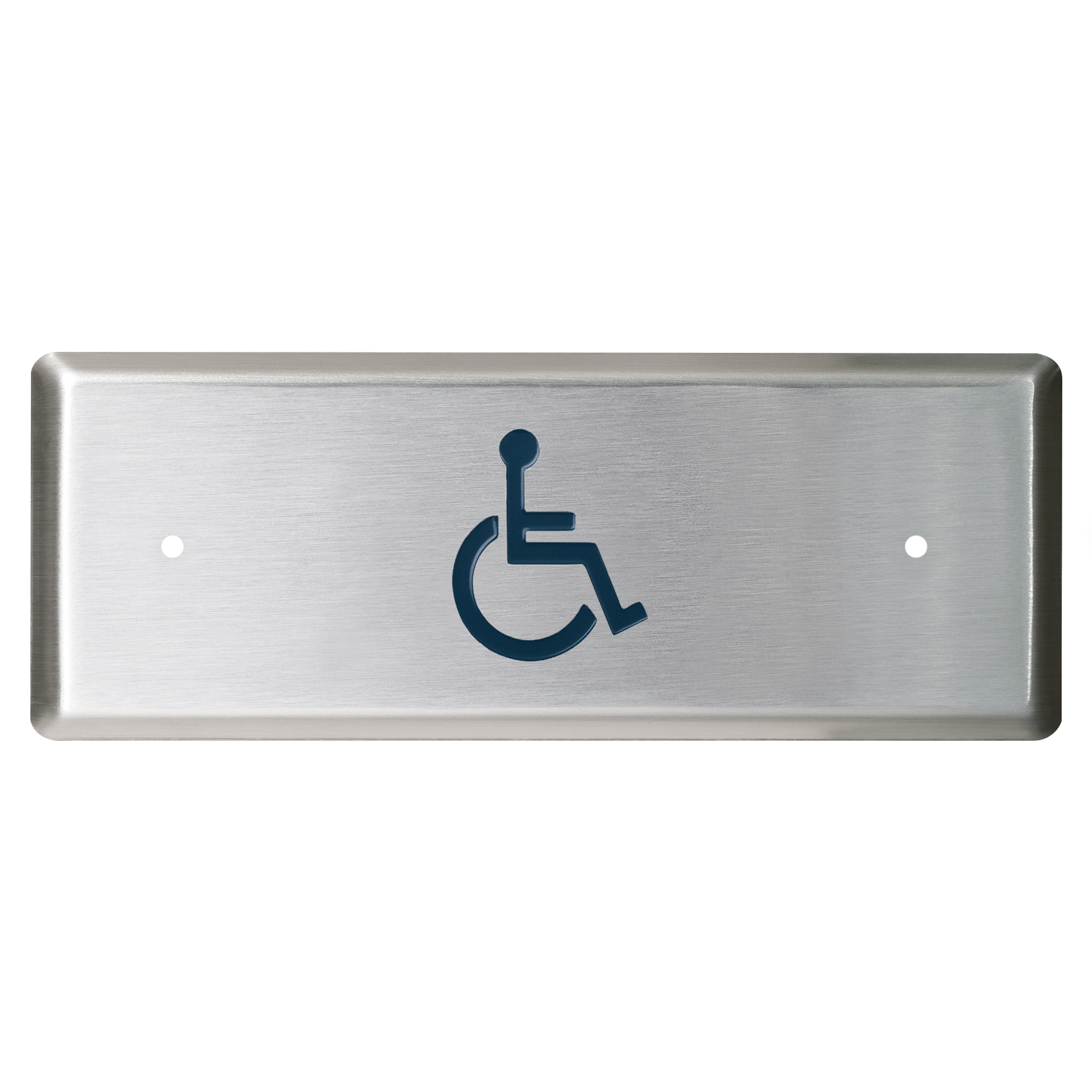

Interruptor de placa de empuje estrecho de 1-3/4" x 4-1/2" (44 mm x 114 mm), montaje horizontal. /2 Gráfico de silla de ruedas, azul. Todas las demás opciones gráficas solo en negro.
EDI DATA, APPROVALS
|
|
Interruptor de placa de empuje estrecho de 1-3/4" x 4-1/2" (44 mm x 114 mm), montaje horizontal. /2 Gráfico de silla de ruedas, azul. Todas las demás opciones gráficas solo en negro.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 0.36"L x 3.50"W x 6.00"H
Weight: 2.25lbs.
|
| |
|
Azul para Jamba Estrecha
click to expand section
|
|
Net Cost
|
|
CM-26CB

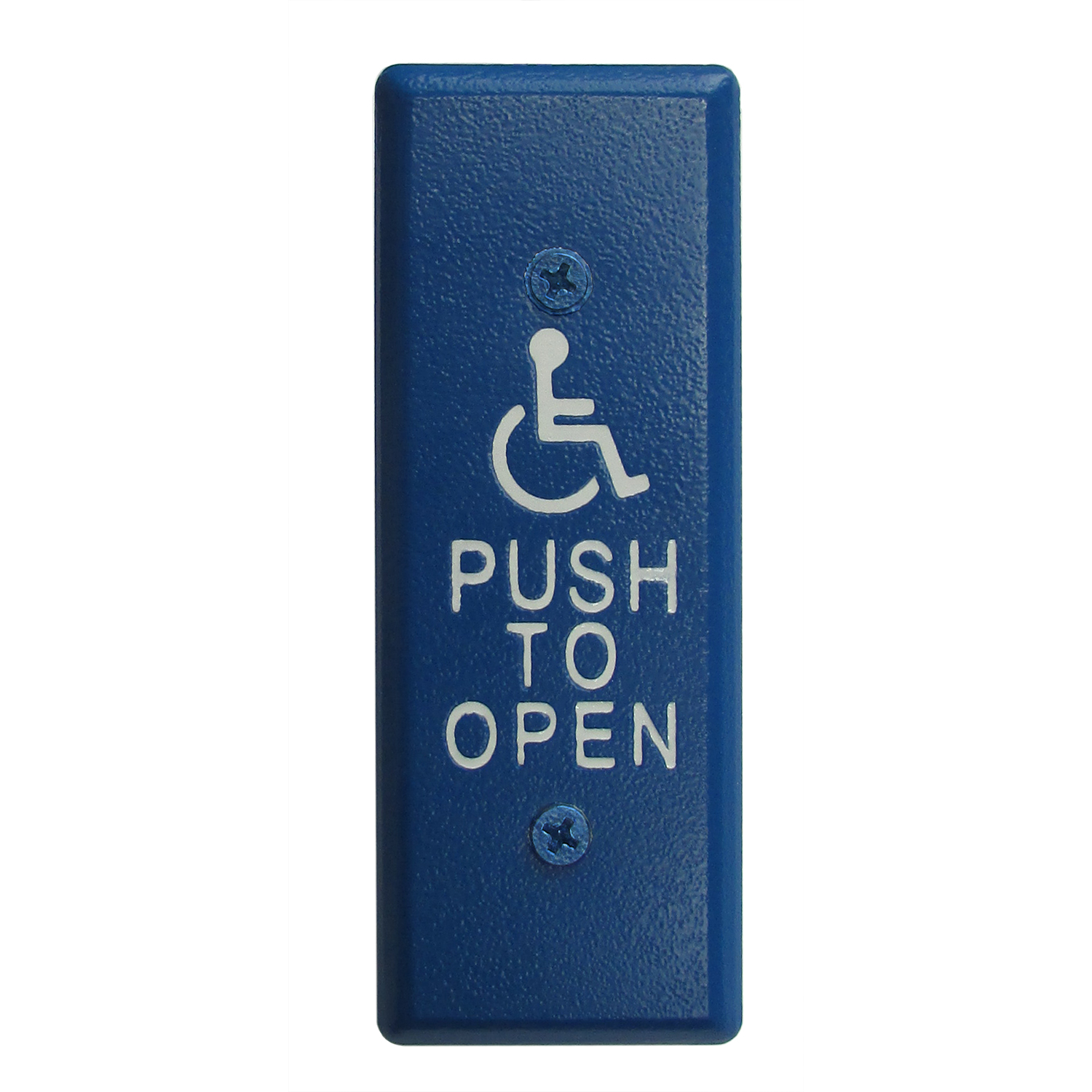

Interruptor de placa de empuje azul angosto, gráficos blancos, tornillos expuestos. 4-1/2" x 1-3/4" (114 mm x 44 mm) Opciones gráficas: '/2' (silla de ruedas), '/4' (silla de ruedas y empujar para abrir) y '/A4' (silla de ruedas activa y Pulsar para abrir) solamente. Sin acabados opcionales.
EDI DATA, APPROVALS
|
|
Interruptor de placa de empuje azul angosto, gráficos blancos, tornillos expuestos. 4-1/2" x 1-3/4" (114 mm x 44 mm) Opciones gráficas: '/2' (silla de ruedas), '/4' (silla de ruedas y empujar para abrir) y '/A4' (silla de ruedas activa y Pulsar para abrir) solamente. Sin acabados opcionales.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.25"H
Weight: 0.36lbs.
|
| |
|
Estrecha, Compatible con OBC
click to expand section
|
|
Net Cost
|
|
CM-35
4-1/2" x 2" (114 mm x 50,80 mm) Interruptor de placa de presión sencilla, montaje vertical
EDI DATA, APPROVALS
|
|
4-1/2" x 2" (114 mm x 50,80 mm) Interruptor de placa de presión sencilla, montaje vertical
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.50"L x 6.00"W x 2.25"H
Weight: 0.36lbs.
|
|
CM-35N
Placa frontal sencilla de 4-1/2 "x 2" (114 mm x 50,8 mm) con placa trasera para montaje en jamba.
EDI DATA, APPROVALS
|
|
Placa frontal sencilla de 4-1/2 "x 2" (114 mm x 50,8 mm) con placa trasera para montaje en jamba.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.5"L x 6.0"W x 2.5"H
Weight: 0.36lbs.
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| ARCHITECTURAL FINISH OPTIONS |
 |
| WEATHER RESISTANT OPTIONS |
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
CM-xxx/1
Placa frontal 'EN BLANCO' Agregue /1 al número de modelo
|
Placa frontal 'EN BLANCO' Agregue /1 al número de modelo
|
|
|
|
CM-xxx/2
Símbolo 'SILLA DE RUEDAS', gráfico azul Agregar /2 al modelo #
|
Símbolo 'SILLA DE RUEDAS', gráfico azul Agregar /2 al modelo #
|
|
|
|
CM-xxx/A2
Símbolo 'SILLA DE RUEDAS ACTIVA', azul
|
Símbolo 'SILLA DE RUEDAS ACTIVA', azul
|
|
|
|
CM-xxx/2AL
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /2AL al modelo #
|
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /2AL al modelo #
|
|
|
|
CM-xxx/2AR
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /2AR al modelo #
|
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /2AR al modelo #
|
|
|
|
CM-xxx/3
Push to open, elementos gráficos en negro Agregar /3 al modelo #
|
Push to open, elementos gráficos en negro Agregar /3 al modelo #
|
|
|
|
CM-xxx/3F
'POUSSEZ POUR OUVRIR', gráficos en negro Agregar /3F al modelo #
|
'POUSSEZ POUR OUVRIR', gráficos en negro Agregar /3F al modelo #
|
|
|
|
CM-xxx/4
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul Agregar /4 al modelo #
|
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul Agregar /4 al modelo #
|
|
|
|
CM-xxx/4AL
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /4AL al modelo #
|
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul Agregue /4AL al modelo #
|
|
|
|
CM-xxx/4AR
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /4AR al modelo #
|
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules Agregue /4AR al modelo #
|
|
|
|
CM-xxx/A4
Símbolo 'SILLA DE RUEDAS ACTIVA' y texto 'Push to Open', azul
|
Símbolo 'SILLA DE RUEDAS ACTIVA' y texto 'Push to Open', azul
|
|
|
|
CM-xxx/4F
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR' Gráficos azules CM-25, gráficos negros CM-35, agregue /4F al modelo #
|
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR' Gráficos azules CM-25, gráficos negros CM-35, agregue /4F al modelo #
|
|
|
|
CM-xxx/8
'PULSAR PARA BLOQUEAR', texto negro Agregar /8 al modelo #
|
'PULSAR PARA BLOQUEAR', texto negro Agregar /8 al modelo #
|
|
|
|
CM-xxx/8B
'SÍMBOLO DE BLOQUEO' y 'PULSAR PARA BLOQUEAR', gráfico rojo Agregar /8B al modelo #
|
'SÍMBOLO DE BLOQUEO' y 'PULSAR PARA BLOQUEAR', gráfico rojo Agregar /8B al modelo #
|
|
|
| Acabados arquitecturales |
|
Net Cost |
|
CM-xxx-SB
Agregue 'SB' al n.º de producto para un acabado de latón satinado (US4 / 606). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
Agregue 'SB' al n.º de producto para un acabado de latón satinado (US4 / 606). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
|
|
|
CM-xxx-OB
Agregue 'OB' al n.º de producto para un acabado de bronce frotado con aceite (US10B / 613). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
Agregue 'OB' al n.º de producto para un acabado de bronce frotado con aceite (US10B / 613). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
|
|
|
CM-xxx-PB
Agregue 'PB' al n.º de producto para latón pulido (US3 / 605). Opciones gráficas limitadas, serie CM-25: /1 en blanco, /2 (silla de ruedas), /3 texto Push to Open) /4 (silla de ruedas con texto Push to Open). Serie CM-35: solo /4 (silla de ruedas con
|
Agregue 'PB' al n.º de producto para latón pulido (US3 / 605). Opciones gráficas limitadas, serie CM-25: /1 en blanco, /2 (silla de ruedas), /3 texto Push to Open) /4 (silla de ruedas con texto Push to Open). Serie CM-35: solo /4 (silla de ruedas con
|
|
|
|
CM-xxx-AB
Agregue 'AB' al n.° de producto para un acabado de latón antiguo (US5/609). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
Agregue 'AB' al n.° de producto para un acabado de latón antiguo (US5/609). Opciones gráficas limitadas en las series CM-25 y CM-35: /1 en blanco, /2 (silla de ruedas), /4 (silla de ruedas con texto Push to Open)
|
|
|
| Opciones Impermeables |
|
Net Cost |
|
|
CM-xxx-WT
revestimiento estanco al agua y a las botas Agregue 'WT' al producto #
|
revestimiento estanco al agua y a las botas Agregue 'WT' al producto #
|
|
|
|
|
RF Lazerpoint
¡Esta serie de productos está diseñada para ser usada con el sistema inalámbrico más confiable y fácil de instalar de la industria!
|
|
|
