CM-2510 Series
Combo Plate/Key Switch |

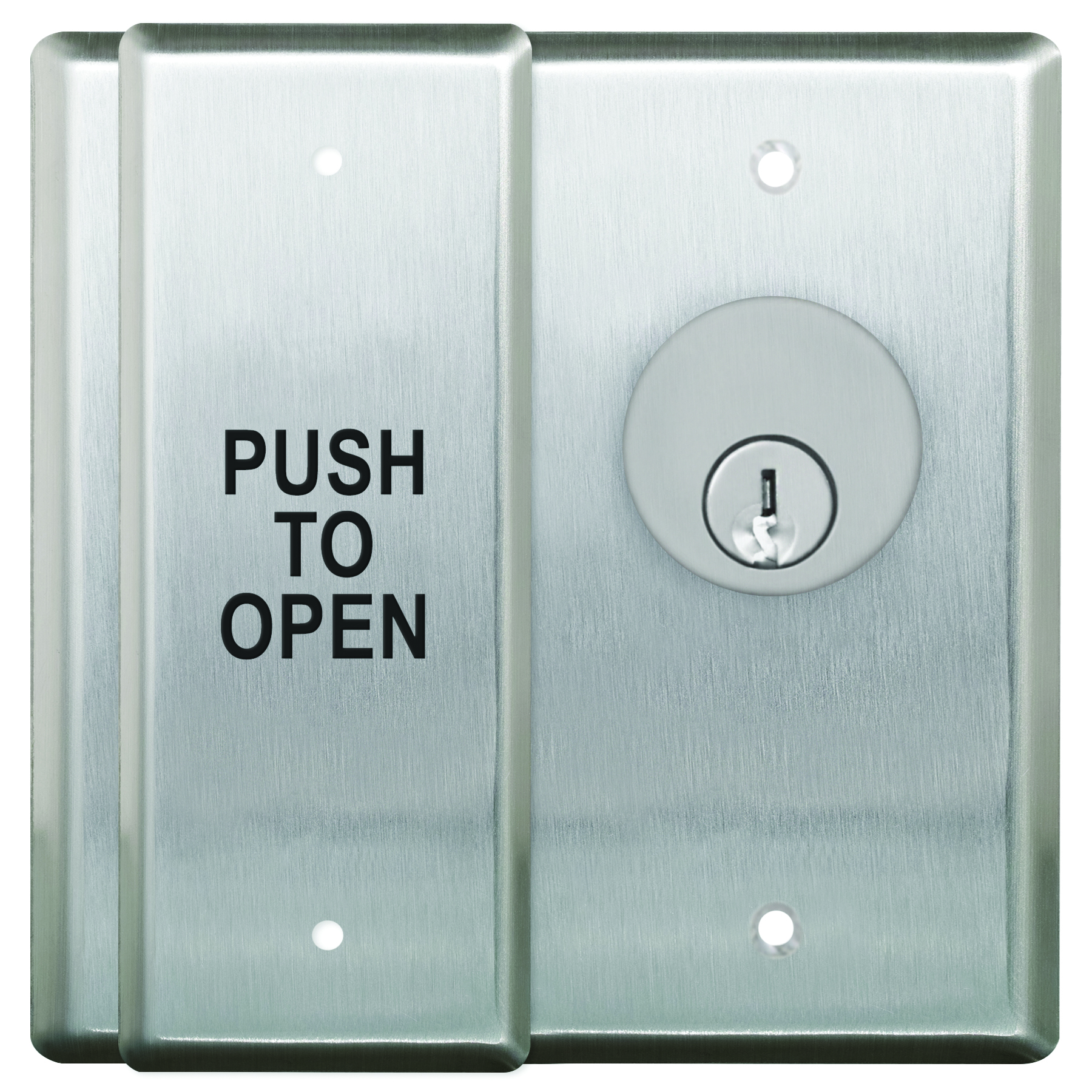

CM-2510 Series
Combo Plate/Key Switch
|
|
Los interruptores de placa de empuje CM-2510 y CM-2520 tienen placas frontales rectangulares de 4-1/2" x 4-1/2" diseñadas para una fácil instalación directamente en una caja eléctrica de salida doble. Los interruptores tubulares proporcionan un funcionamiento prácticamente silencioso.
CM-2510 incluye un interruptor mantenido SPST. El cilindro de embutir y las llaves se venden por separado.
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
|

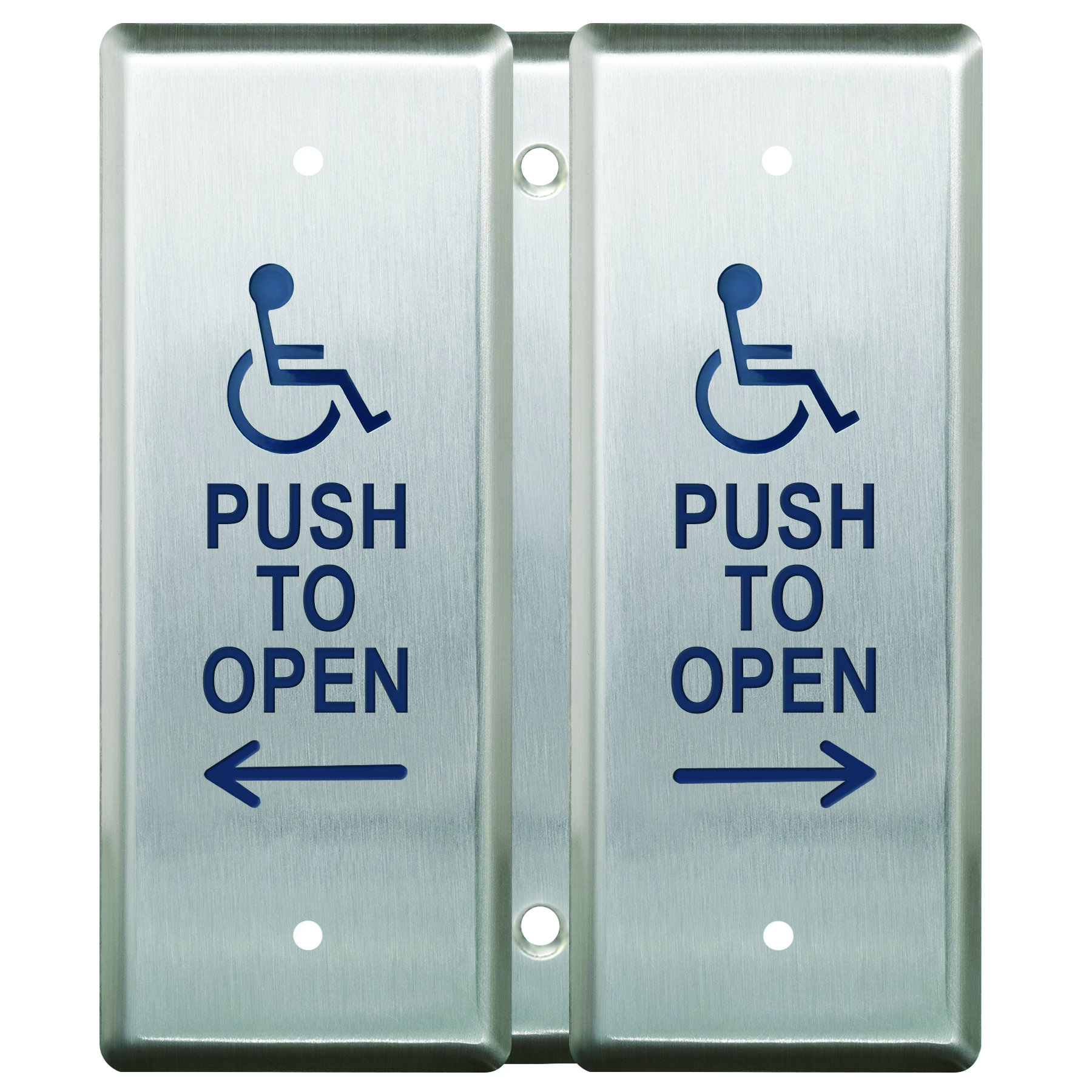

| CM-2520 Series Vestibule Switch |
|
|
|

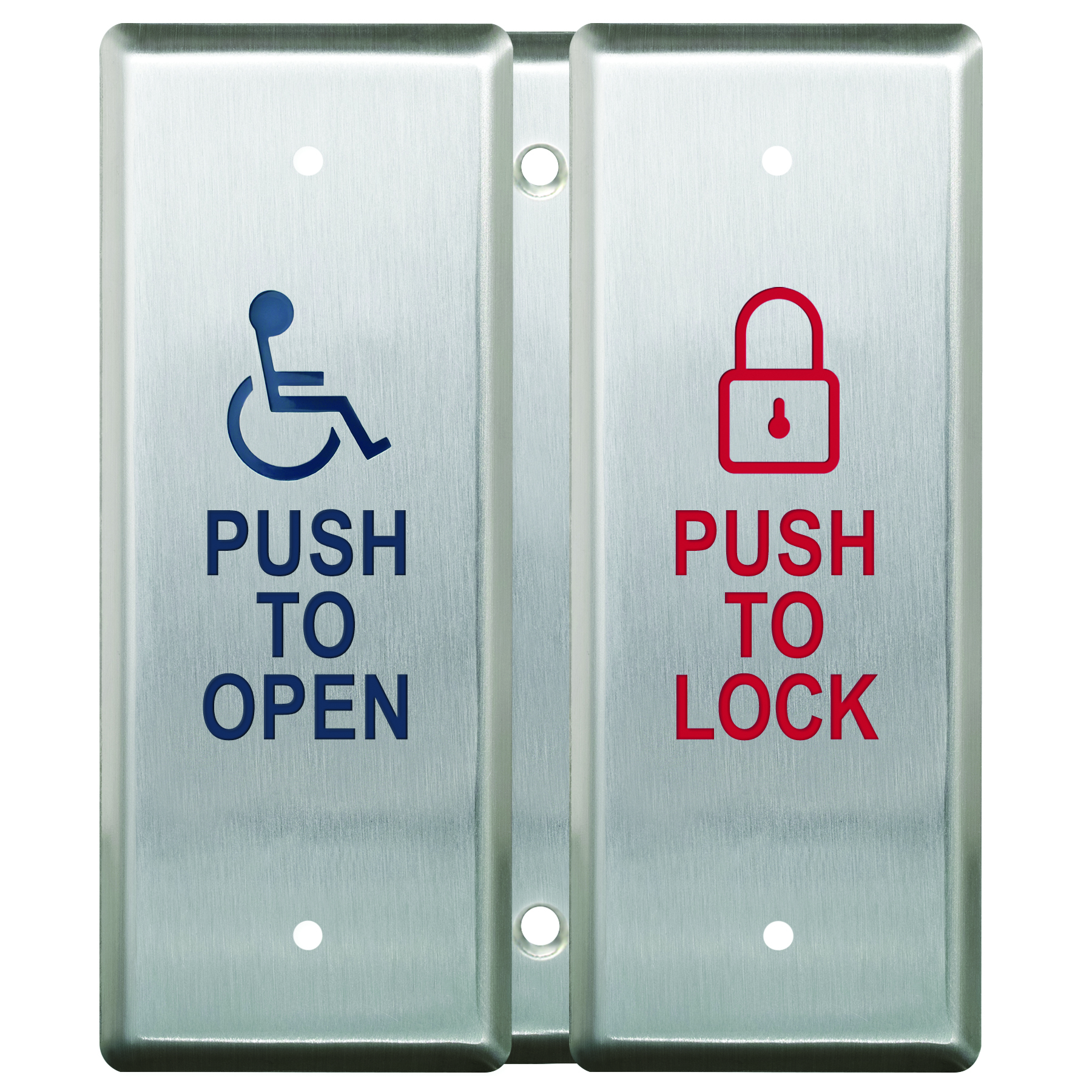

| CM-2520/48 'Push to Open' & 'Push to Lock' Restroom Control Switch |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
947-HPAMOX32D
|
CM-2520, CM-xxx/4
|
|
MS Sedco
|
59V-HSS
|
CM-2520, CM-xxx/4
|
|
|
59V-P
|
CM-2520, CM-xxx/3
|
|
Wikk
|
AA-3ALXAA-3AR
|
CM-2520, CM-xxx/4
|
|
|
CM-2510 Series
Combo Plate/Key Switch |
CM-2510 Series
Combo Plate/Key Switch
|
Los interruptores de placa de empuje CM-2510 y CM-2520 tienen placas frontales rectangulares de 4-1/2" x 4-1/2" diseñadas para una fácil instalación directamente en una caja eléctrica de salida doble. Los interruptores tubulares proporcionan un funcionamiento prácticamente silencioso.
CM-2510 incluye un interruptor mantenido SPST. El cilindro de embutir y las llaves se venden por separado. |
|
|
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
|
|
| CM-2520 Series Vestibule Switch |
|
|
|
|
| CM-2520/48 'Push to Open' & 'Push to Lock' Restroom Control Switch |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
947-HPAMOX32D
|
CM-2520, CM-xxx/4
|
|
MS Sedco
|
59V-HSS
|
CM-2520, CM-xxx/4
|
|
|
59V-P
|
CM-2520, CM-xxx/3
|
|
Wikk
|
AA-3ALXAA-3AR
|
CM-2520, CM-xxx/4
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
Fabricación en acero inoxidable ultra-resistente
-
Conforme con la ADA
-
Fuerza de accionamiento mínima
-
3 años de garantía con reemplazo '2 por 1'
| Acabado estándar: |
US32 / C32D
|
| Tipo de Contacto: |
Placa de empuje: N/O SPST momentáneo
Interruptor de llave: N/O SPST mantenido
|
| Capacidad de Contactos: |
Placa de empuje:
3 A a 30 VCC
Interruptor de llave:
6 A a 30 VCC
|
| Rango de Temperatura: |
-40 °F a 140 °F (-40 °C a +60 °C)
|
| Dimensiones: |
|
CM-2520:
|
CM-2520: 4-1/2" x 4-1/2" x 1-3/16"
(114 mm x 114 mm x 30 mm)
CM-2510 : 4-1/2" x 4-1/2" x 1-3/4"
(114 mm x 114 mm x 44 mm)
|
| |
|
|
|
|
Modelo
click to expand section
|
Descripción |
|
|
Net Cost
|
|
CM-2510
Placa de presión/interruptor de llave doble No es compatible con cajas de interruptores iluminados Square AURA(tm) de 4-1/2"
EDI DATA, APPROVALS
|
|
Placa de presión/interruptor de llave doble No es compatible con cajas de interruptores iluminados Square AURA(tm) de 4-1/2"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.50"L x 5.75"W x 3.25"H
Weight: 0.84lbs.
UPC:670454151353
|
|
CM-2520
Interruptor para placa de oprimir de vestíbulo doble
EDI DATA, APPROVALS
|
|
Interruptor para placa de oprimir de vestíbulo doble
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.50"L x 5.75"W x 3.25"H
Weight: 0.84lbs.
UPC:NA
|
| |
Cilindros de muesca
click to expand section
|
|
Net Cost
|
|
CM-CYL60-KA
Cilindro de muesca de 1 1/8", latón masivo, acabado cromado, llaves idénticas
EDI DATA, APPROVALS
|
|
Cilindro de muesca de 1 1/8", latón masivo, acabado cromado, llaves idénticas
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454120243
|
|
CM-CYL60-KD
Cilindro de muesca como el de arriba, llaves diferentes
EDI DATA, APPROVALS
|
|
Cilindro de muesca como el de arriba, llaves diferentes
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454120250
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| WEATHER RESISTANT OPTIONS |
 |
| ARCHITECTURAL FINISH OPTIONS |
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
CM-xxx/1
Placa frontal 'EN BLANCO' Agregue /1 al número de modelo
|
Placa frontal 'EN BLANCO' Agregue /1 al número de modelo
|
|
|
|
CM-xxx/2
Símbolo 'SILLA DE RUEDAS', azul Agregar /2 al modelo #
|
Símbolo 'SILLA DE RUEDAS', azul Agregar /2 al modelo #
|
|
|
|
CM-xxx/3
Push to open, elementos gráficos en negro Agregar /3 al modelo #
|
Push to open, elementos gráficos en negro Agregar /3 al modelo #
|
|
|
|
CM-xxx/3F
'POUSSEZ POUR OUVRIR', texto negro Agregar /3F al modelo #
|
'POUSSEZ POUR OUVRIR', texto negro Agregar /3F al modelo #
|
|
|
|
CM-xxx/4
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul Agregar /4 al modelo #
|
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul Agregar /4 al modelo #
|
|
|
|
CM-xxx/4F
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR', gráficos en negro Agregar /4F al modelo #
|
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR', gráficos en negro Agregar /4F al modelo #
|
|
|
|
CM-xxx/48
SÍMBOLO 'SILLA DE RUEDAS' Y 'PULSAR PARA ABRIR' Y 'PULSAR PARA BLOQUEAR' Agregue /48 al modelo #
|
SÍMBOLO 'SILLA DE RUEDAS' Y 'PULSAR PARA ABRIR' Y 'PULSAR PARA BLOQUEAR' Agregue /48 al modelo #
|
|
|
| Opciones Impermeables |
|
Net Cost |
|
|
CM-xxx-WT
revestimiento estanco al agua y a las botas Agregue 'WT' al producto #
|
revestimiento estanco al agua y a las botas Agregue 'WT' al producto #
|
|
|
| Acabados arquitecturales |
|
Net Cost |
|
CM-xxx-SB
Agregue 'SB' al # del producto para acabado de latón satinado (US4 / 606)
|
Agregue 'SB' al # del producto para acabado de latón satinado (US4 / 606)
|
|
|
|
CM-xxx-OB
Agregue 'OB' al # del producto para acabado de bronce antiguo (US108 / 613)
|
Agregue 'OB' al # del producto para acabado de bronce antiguo (US108 / 613)
|
|
|
|
CM-xxx-PB
Agregue 'PB' al # del producto para latón pulido (US3 / 605)
|
Agregue 'PB' al # del producto para latón pulido (US3 / 605)
|
|
|
|
CM-xxx-AB
Agregue 'AB' al # del producto para acabado en latón antiguo (US5 / 609)
|
Agregue 'AB' al # del producto para acabado en latón antiguo (US5 / 609)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Doble |
|
Net Cost |
|
CM-53
Caja de superficie, profundidad estándar, provisión para conexión inalámbrica. Doble pared, polímero negro (ABS) resistente a las llamas/impactos, 4-1/2" de ancho x 4-1/2" de alto x 2" de profundidad. Para uso con interruptores de vestíbulo CM-2510 y CM-2520
|
Caja de superficie, profundidad estándar, provisión para conexión inalámbrica. Doble pared, polímero negro (ABS) resistente a las llamas/impactos, 4-1/2" de ancho x 4-1/2" de alto x 2" de profundidad. Para uso con interruptores de vestíbulo CM-2510 y CM-2520
|
|
|
|
|
CM-53
Caja de superficie, profundidad estándar, provisión para conexión inalámbrica. Doble pared, polímero negro (ABS) resistente a las llamas/impactos, 4-1/2" de ancho x 4-1/2" de alto x 2" de profundidad. Para uso con interruptores de vestíbulo CM-2510 y CM-2520
|
Caja de superficie, profundidad estándar, provisión para conexión inalámbrica. Doble pared, polímero negro (ABS) resistente a las llamas/impactos, 4-1/2" de ancho x 4-1/2" de alto x 2" de profundidad. Para uso con interruptores de vestíbulo CM-2510 y CM-2520
|
|
|
|
|
CM-53
Caja de superficie, profundidad estándar, provisión para conexión inalámbrica. Doble pared, polímero negro (ABS) resistente a las llamas/impactos, 4-1/2" de ancho x 4-1/2" de alto x 2" de profundidad. Para uso con interruptores de vestíbulo CM-2510 y CM-2520
|
Caja de superficie, profundidad estándar, provisión para conexión inalámbrica. Doble pared, polímero negro (ABS) resistente a las llamas/impactos, 4-1/2" de ancho x 4-1/2" de alto x 2" de profundidad. Para uso con interruptores de vestíbulo CM-2510 y CM-2520
|
|
|
|
|
RF Lazerpoint
¡Esta serie de productos está diseñada para ser usada con el sistema inalámbrico más confiable y fácil de instalar de la industria!
|
|
|
