CX-ED1689L & CX-ED1799L

CX-ED1689L & CX-ED1799L

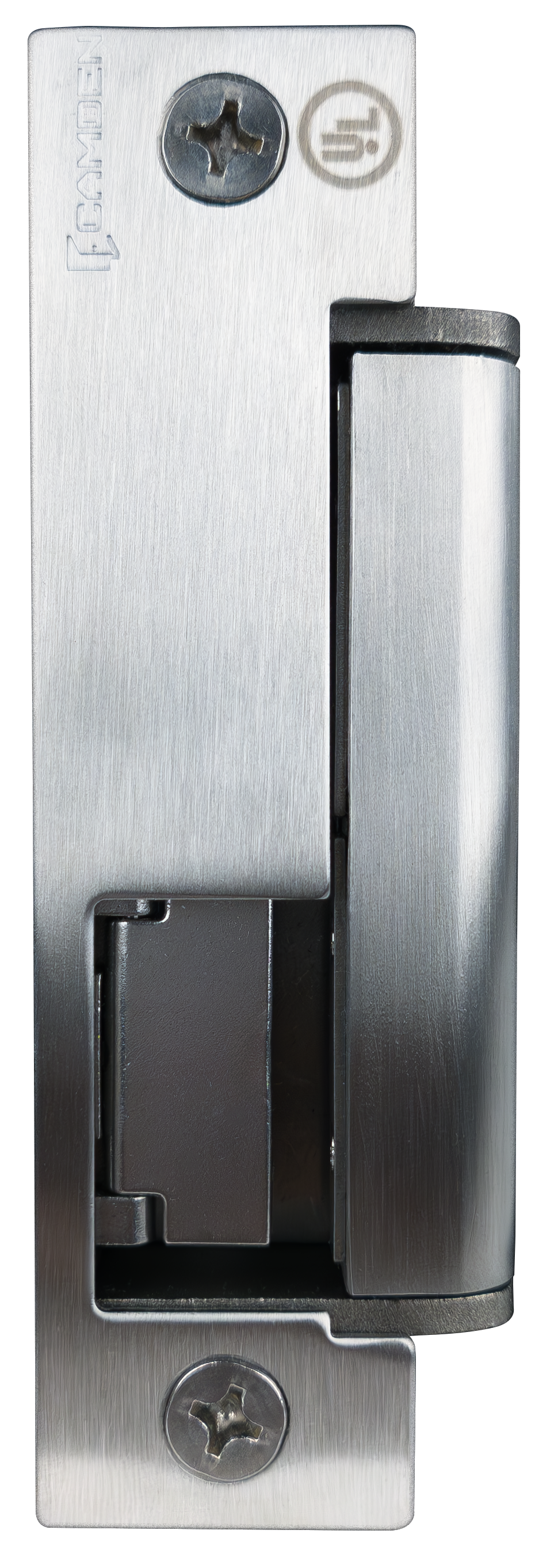

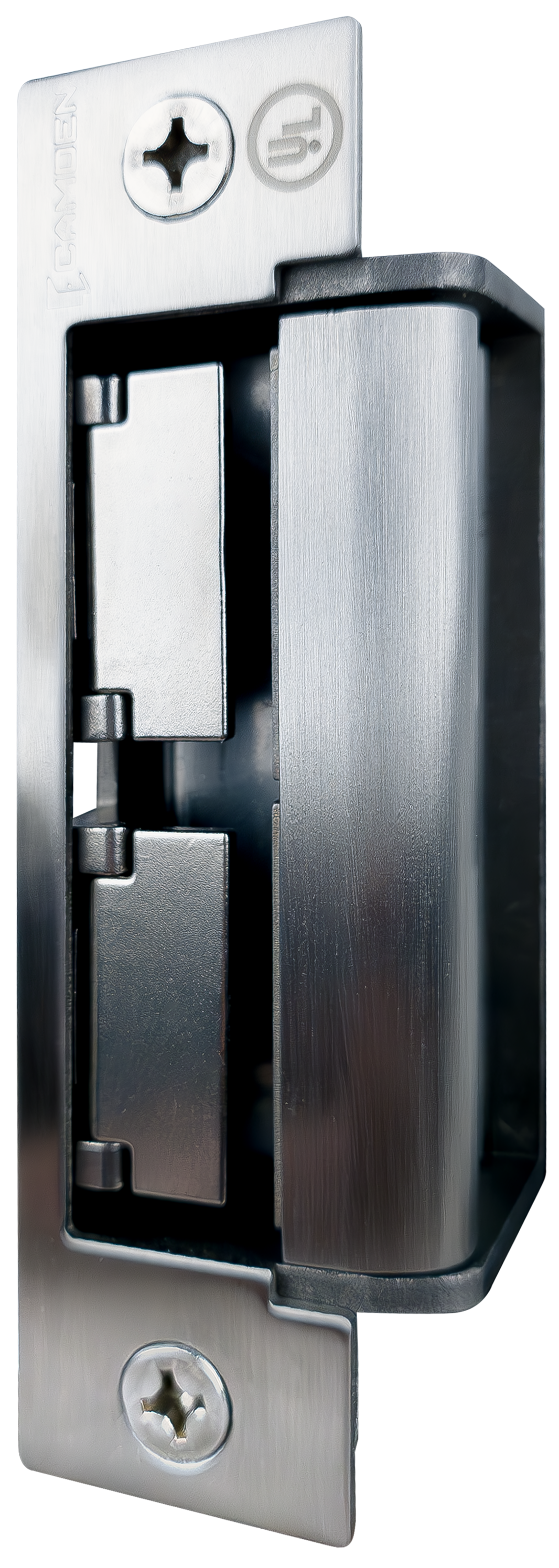

CX-ED1689L Front View

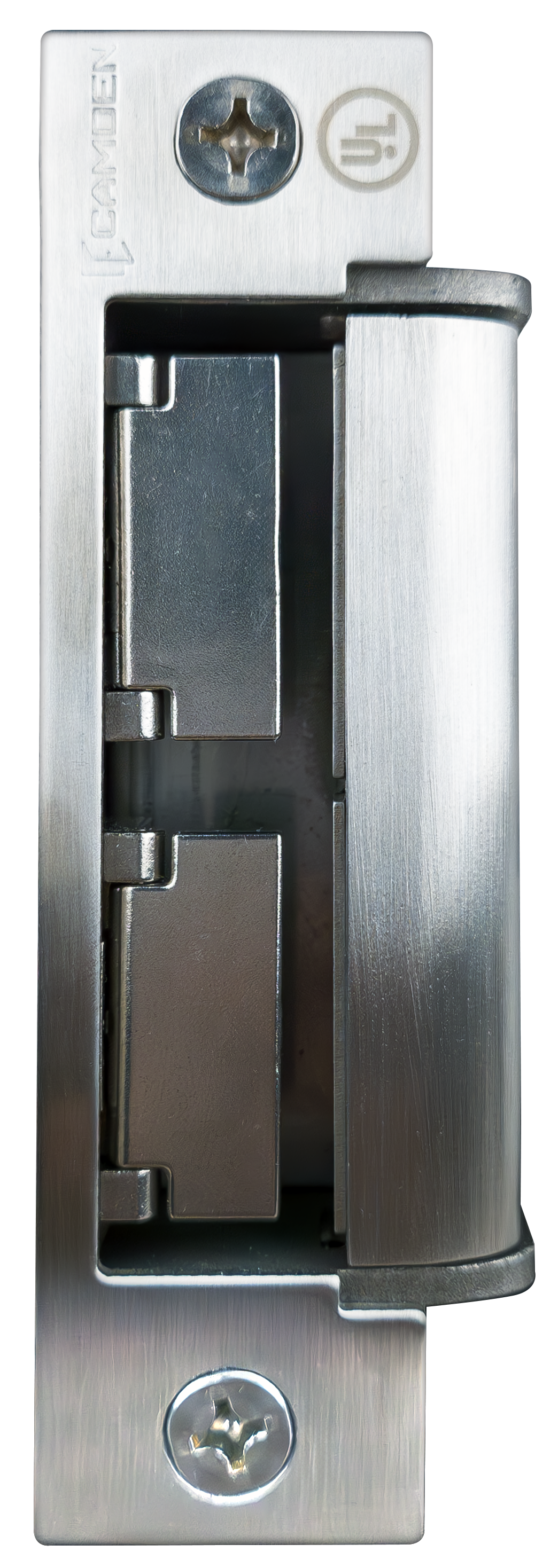

CX-ED1799L Front View

Strike Selection
Mago

CX-ED1689L-4

CX-ED1799L-8

CX-ED1799L Installation Video	[ X ]

CX-ED1799L Installation Video

new paragraph

COMPETITIVE MODELS

This product series is generally equivalent to the following competitive model(s):

Fabricante

Part Number

Camden Part Number

HES

1500C

CX-ED1689L-4

1600CS

CX-ED1799L-8

Trine

4100

CX-ED1689L-4

CARACTERÍSTICAS

ESPECIFICACIONES

RECURSOS

VÍDEOS

Para cerraduras de embutir y cilíndricas
Seleccionable 12/24 c.a/c.c
o 2 interruptores de monitoreo de pestillo y cerrojo
Interruptor magnético de posición de puerta
Monitor de potencia de golpe
Conectores de fácil ajuste.
Garantía de 5 años
CX-ED1689L: Una gama de paquetes de cerraduras y placas frontales para cerrojos y cerrojos

voltaje:	12/24V AC/DC
Fuerza Estática:	1.500 lbs
Resistencia Dinámica:	21,33 m-lb (70 ft-lb)
Modo:	Fail Safe/Fail Secure seleccionable en campo
Operación:	AC-Zumbador, DC-Silencioso
Rendimiento:	Continuo
Estado del monitor de ataque:	SPDT, 100 mA a 24 V CC, resistivo

Installation Manuals
Strike Marking Template Manual	pdf	0.44	DESCARGAR OPEN
CX-ED1689L Manual	pdf	0.85	DESCARGAR OPEN
CX-ED1689L Manual FR	pdf	0.90	DESCARGAR OPEN
CX-ED1799L Manual	pdf	1.05	DESCARGAR OPEN
CX-ED1799L Manual FR	pdf	1.14	DESCARGAR OPEN
High Resolution Images

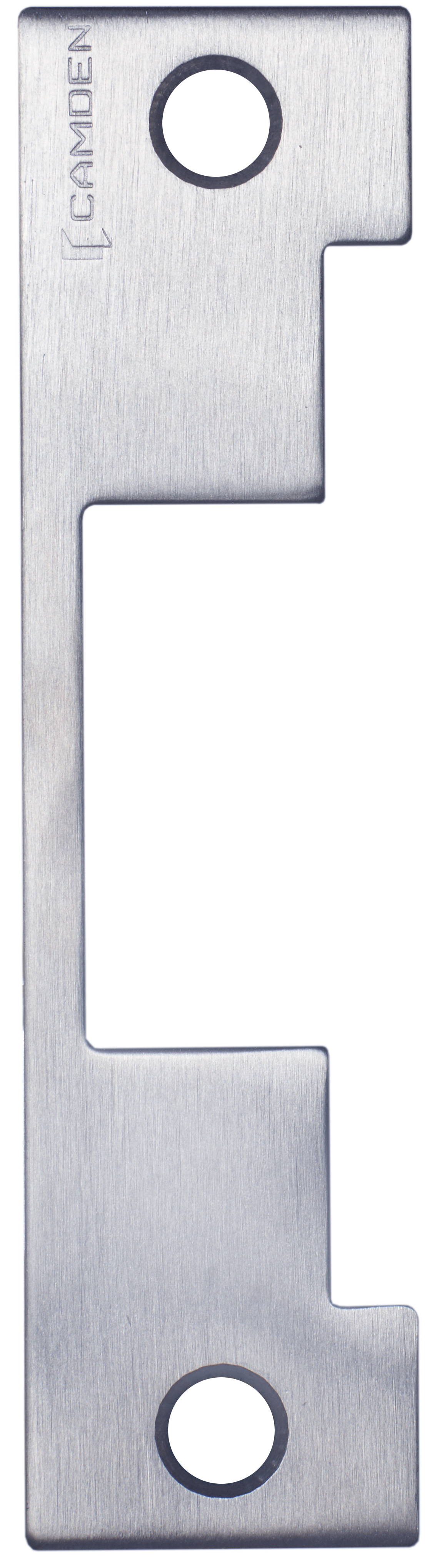

CX-EMP-100	jpeg	0.66	DESCARGAR OPEN

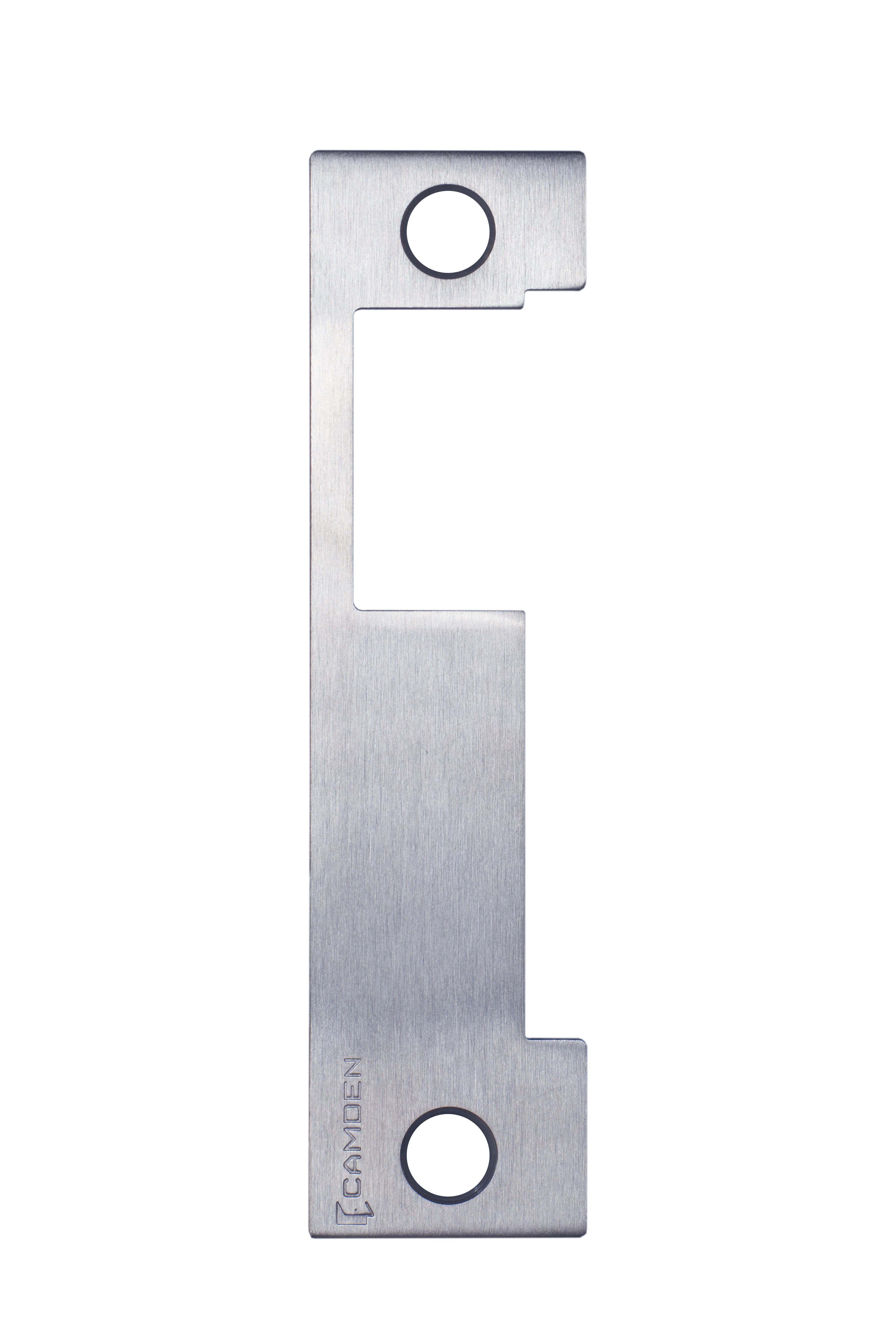

CX-EMP-200	jpeg	0.82	DESCARGAR OPEN

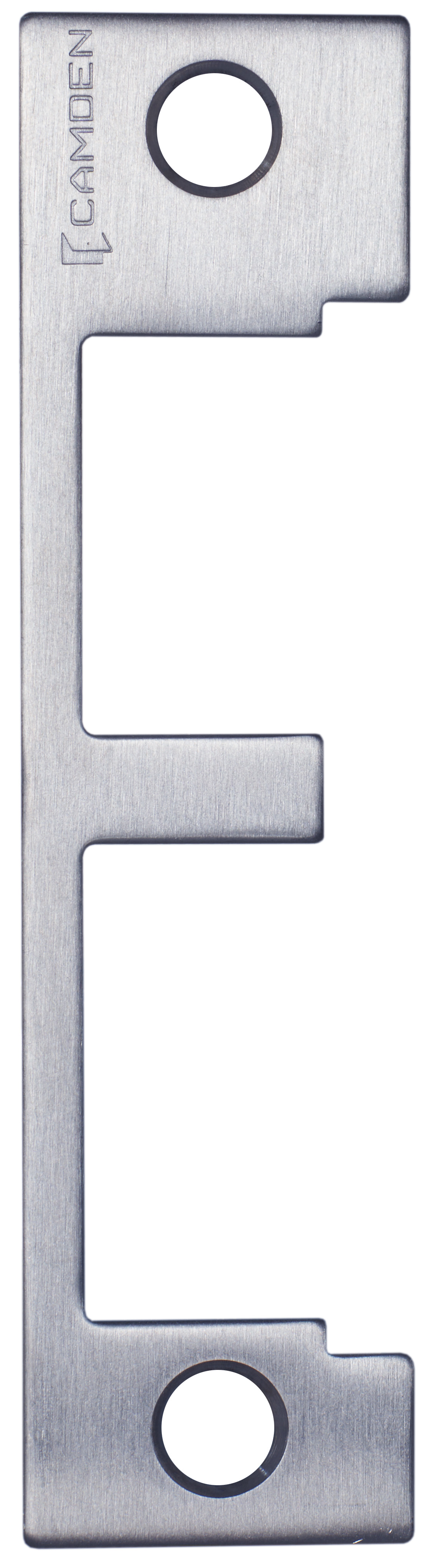

CX-EMP-410	jpeg	0.57	DESCARGAR OPEN

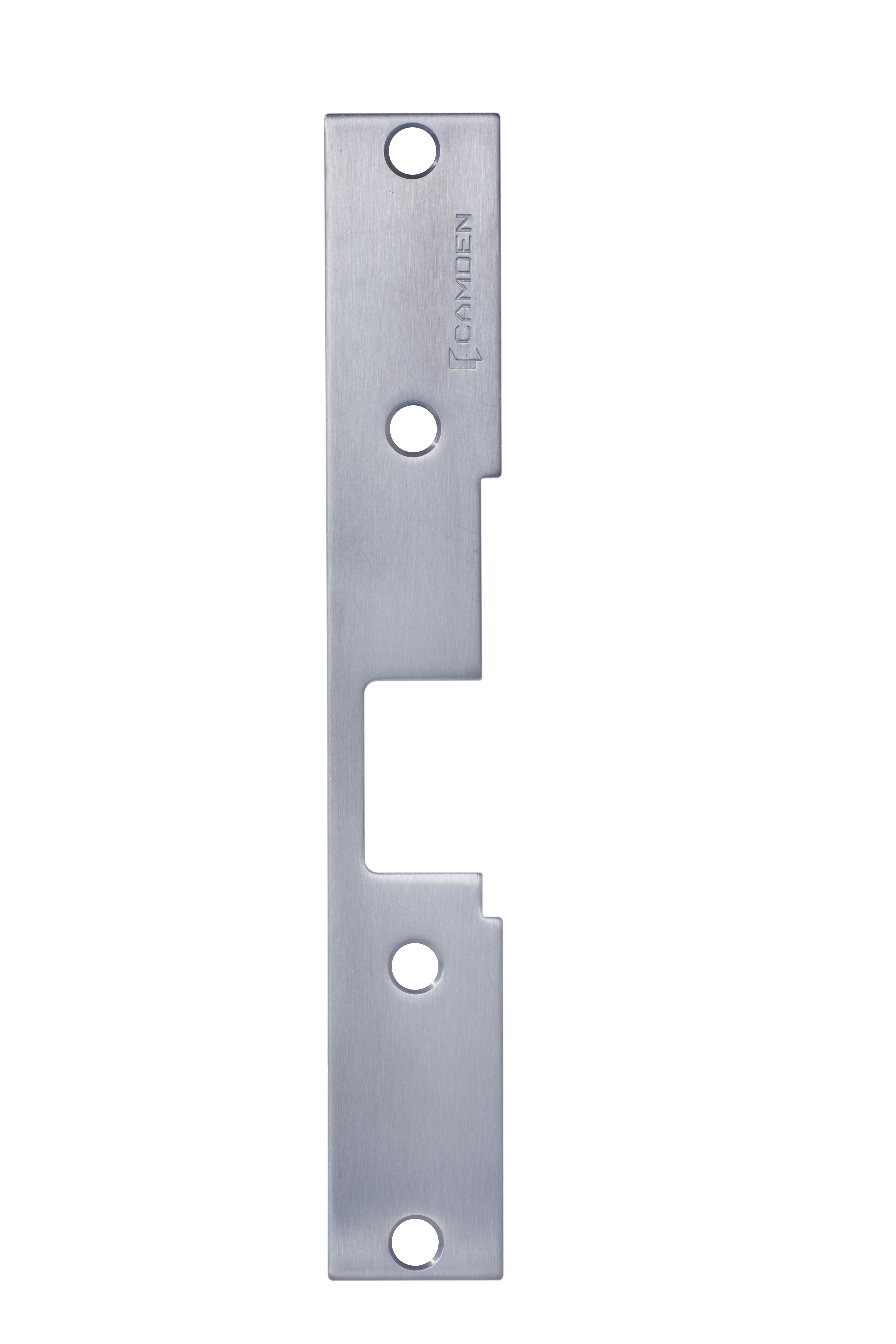

CX-EMP-400W	jpeg	1.93	DESCARGAR OPEN

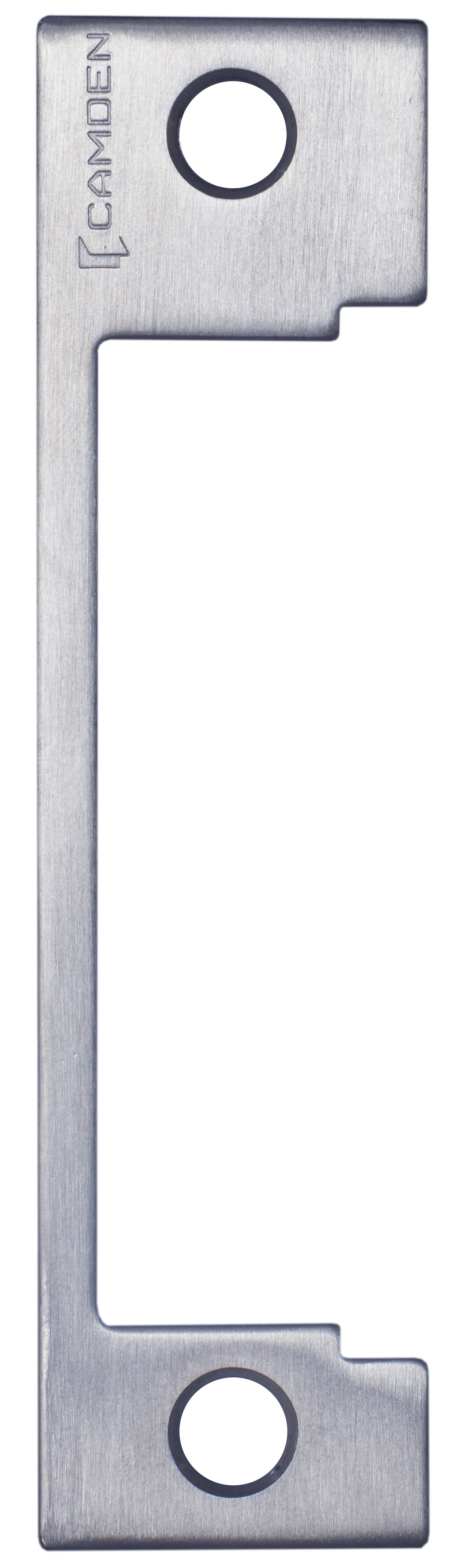

CX-EMP-210	jpeg	0.51	DESCARGAR OPEN

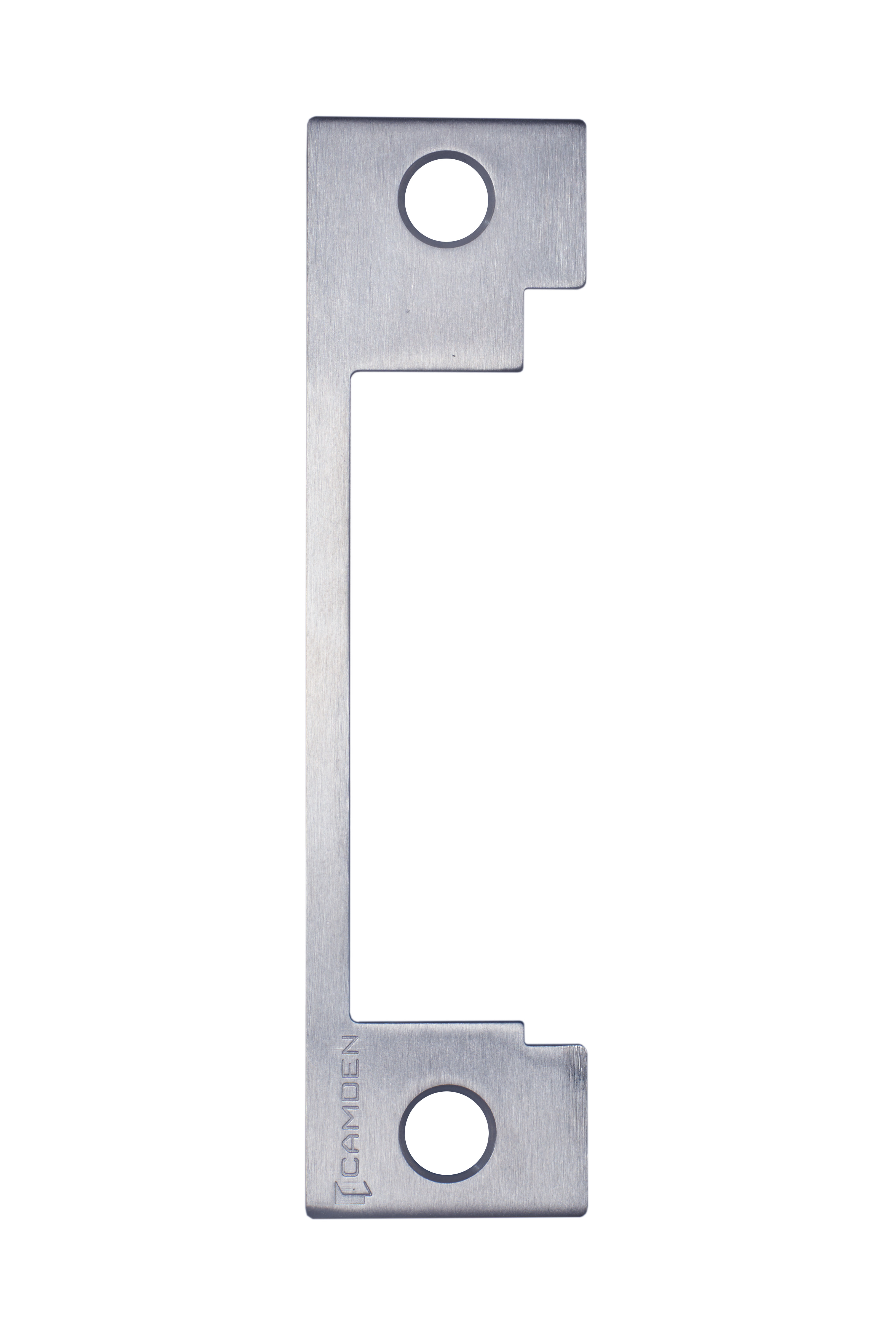

CX-EMP-310	jpeg	0.60	DESCARGAR OPEN

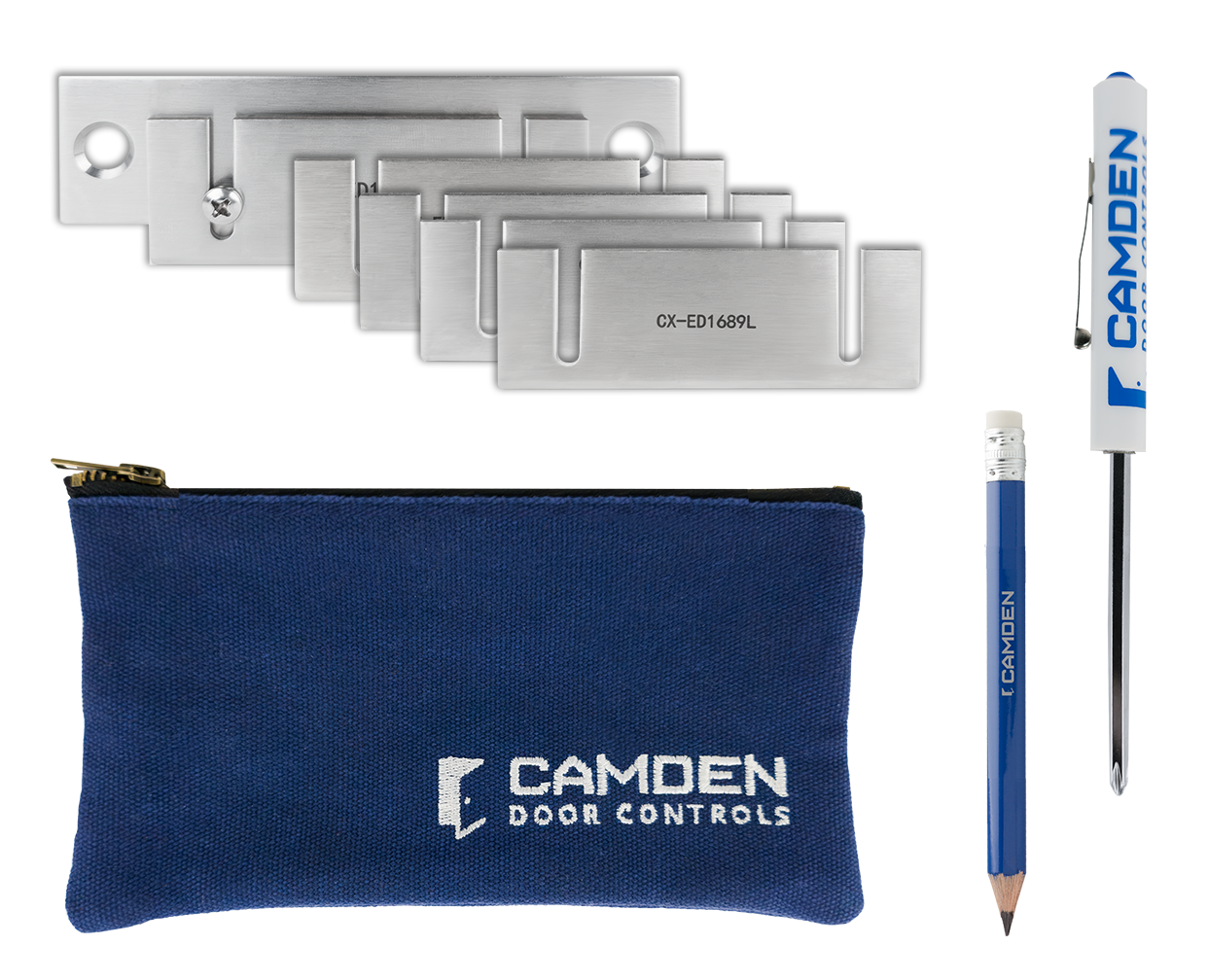

CX-STR-TMPKIT	png	1.23	DESCARGAR OPEN
CX-ED1689L	png	3.76	DESCARGAR OPEN

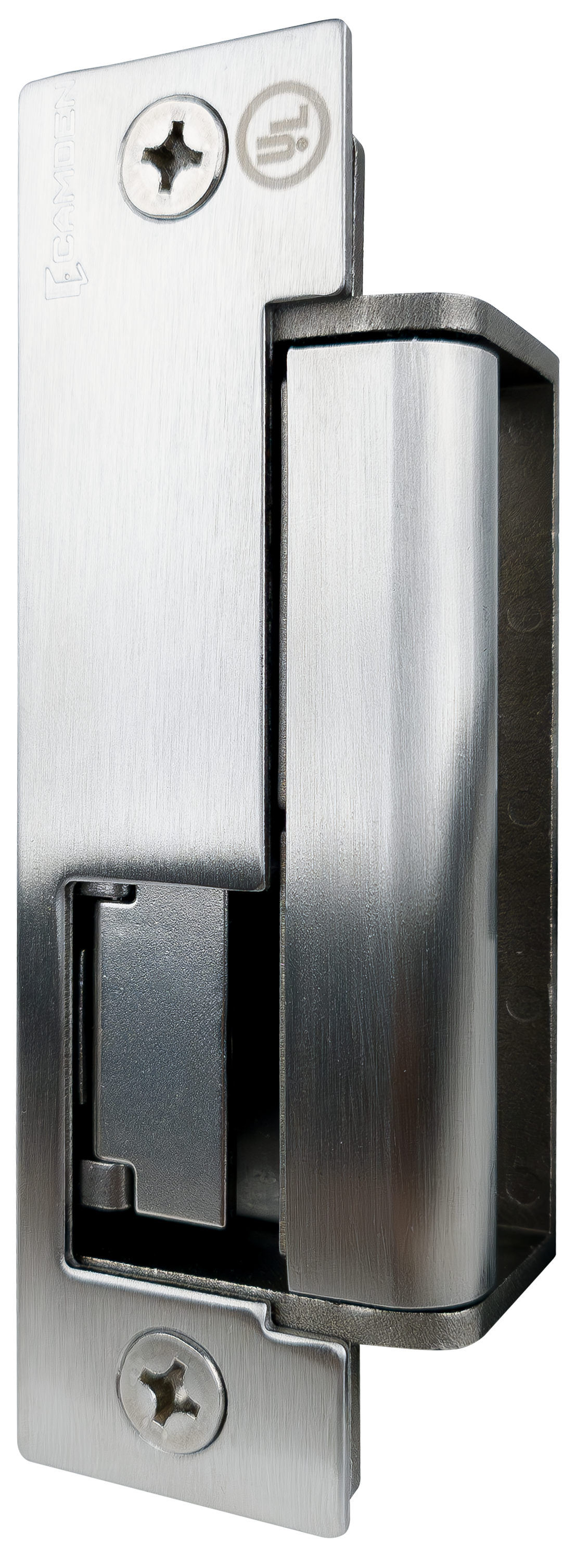

CX-ED1689L - Angled	png	4.17	DESCARGAR OPEN
CX-ED1799L	png	3.53	DESCARGAR OPEN
CX-ED1799L - Angled	png	3.54	DESCARGAR OPEN
Reference Guides
Lockset Compatibility Chart	pdf	0.19	DESCARGAR OPEN
Electric Strike Cross Reference Chart	pdf	0.31	DESCARGAR OPEN
Electric Strike Cross Reference Chart (FR)	pdf	2.28	DESCARGAR OPEN
Electric Strike Selection Guide_R4	pdf	6.54	DESCARGAR OPEN
Spec Sheets
CX-ED1689 / CX-ED1799 Spec Sheet_R2	pdf	2.26	DESCARGAR OPEN
CX-ED1689 / CX-ED1799 Spec Sheet_R2 (FR)	pdf	2.26	DESCARGAR OPEN
CX-ED1689 / CX-ED1799 Spec Sheet_R2 (SP)	pdf	2.28	DESCARGAR OPEN

CX-ED1689L & CX-ED1799L 5 Things You Need To Know

CX-ED1799L Mortise Strikes Installation Video
