Los interruptores de empuje/salida de la serie CM-7000 son resistentes al vandalismo, están diseñados y fabricados para cumplir con las estrictas demandas de los controles de salida. Se suministran con una placa de aluminio cepillado de alta resistencia de 1/4" de espesor en banda simple o anchos angostos. También está disponible un acabado duranodic (US 40) opcional. Los botones empotrados de la serie CM-7000 están especialmente diseñados para limitar la activación accidental (no aptos para aplicaciones ADA) y para brindar protección contra el vandalismo.
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
|
|
Los interruptores de empuje/salida de la serie CM-7000 son resistentes al vandalismo, están diseñados y fabricados para cumplir con las estrictas demandas de los controles de salida. Se suministran con una placa de aluminio cepillado de alta resistencia de 1/4" de espesor en banda simple o anchos angostos. También está disponible un acabado duranodic (US 40) opcional. Los botones empotrados de la serie CM-7000 están especialmente diseñados para limitar la activación accidental (no aptos para aplicaciones ADA) y para brindar protección contra el vandalismo.
|
|
|
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
botón rojo o verde 1" diámetro
-
Montado en una placa de aluminio de un grosor de 1/4 de pulgada
-
Aplicaciones interiores o exteriores
-
Funcionamiento de vuelta por resorte
-
3 años de garantía con reemplazo '2 por 1'
| Tipo de Contacto: |
|
CM-7000,
CM-7100:
|
CM-7000/7100: N/O SPST
CM-7010/7110: N/C SPST
CM-7020/7120: N/O&N/C DPST
CM-7085/7185: N/O&N/C DPST con temporizador neumático
|
| |
| Capacidad de Contactos: |
6 A a 30 VCC
|
| Tipo de Interruptor: |
Momentáneo
|
| Dimensiones: |
|
CM-7000 Series:
|
CM-7000/7010/7020/7085:
4-1/2" x 2-3/4" x 2-1/4"
(114 mm x 70 mm x 57 mm)
CM-7100/ 7110/7120/7185:
4-1/2" x 1-3/4" x 2-1/4"
(114 mm x 44 mm x 57 mm)
|
| |
| Acabado estándar: |
Aluminio escariado
|
|
|
|
Placa frontal de banda única
 click to expand section
|
|
Net Cost
|
|
CM-7000
Retorno por resorte N/A, momentáneo
EDI DATA, APPROVALS
|
|
Retorno por resorte N/A, momentáneo
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454128768
|
| |
|

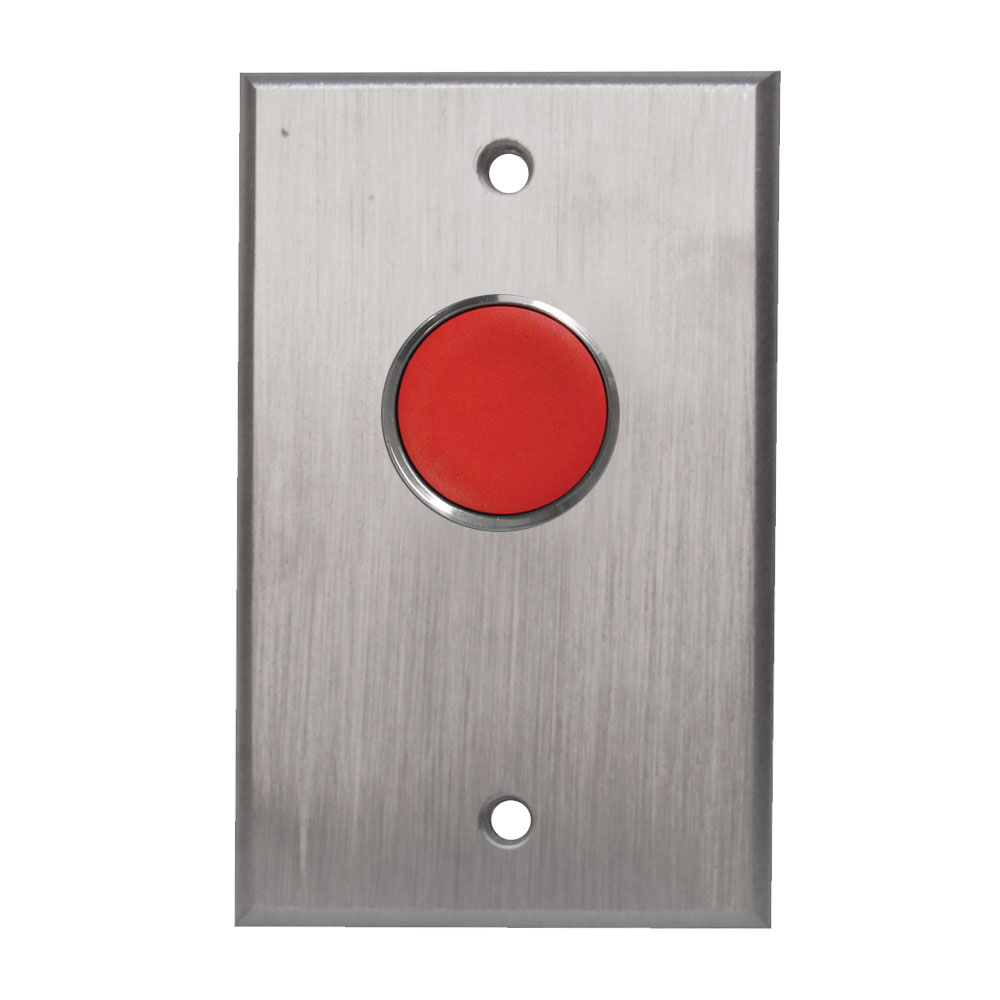

PLACA SIMPLE
click to expand section
|
|
Net Cost
|
|
|
CM-7010
SPRING RETURN, N/C, MOMENTARY
EDI DATA, APPROVALS
|
|
SPRING RETURN, N/C, MOMENTARY
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454128843
|
|
|
CM-7020
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.61lbs.
UPC:670454128942
|
|
|
CM-7085
Retorno por resorte, DPST 1-60 SEC Retardo de tiempo neumático (Requiere caja de 1-3/4" de profundidad)
EDI DATA, APPROVALS
|
|
Retorno por resorte, DPST 1-60 SEC Retardo de tiempo neumático (Requiere caja de 1-3/4" de profundidad)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.7lbs.
UPC:670454129048
|
| |
|

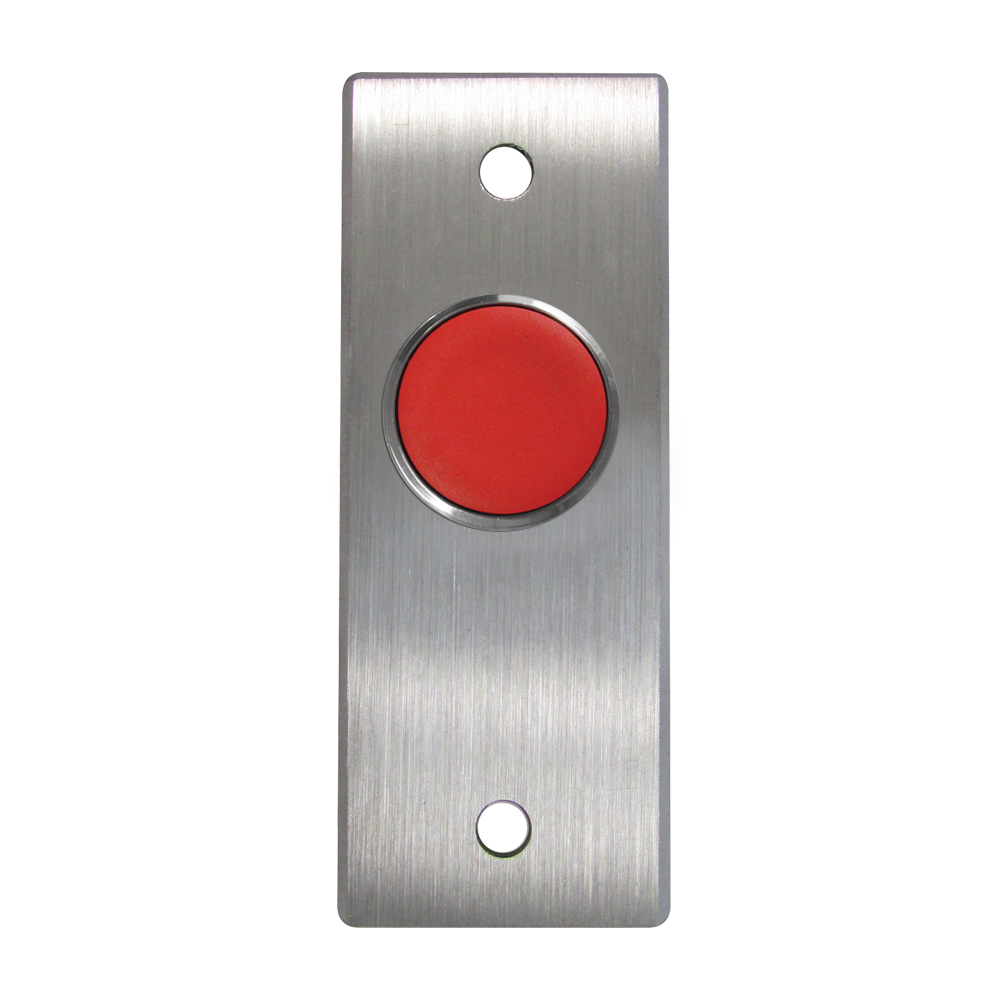

Placa frontal estrecha
click to expand section
|
|
Net Cost
|
|
CM-7110
Retorno por resorte, N/C, momentáneo. Se muestra CM-7110RE.
EDI DATA, APPROVALS
|
|
Retorno por resorte, N/C, momentáneo. Se muestra CM-7110RE.
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129222
|
| |
|
PLACA ESTRECHA
click to expand section
|
|
Net Cost
|
|
|
CM-7100
VUELTA POR RESORTE ,N/O, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
VUELTA POR RESORTE ,N/O, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129123
|
|
|
CM-7120
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129314
|
|
|
CM-7185
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático, (requiere caja de 1-3/4" de profundidad)
EDI DATA, APPROVALS
|
|
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático, (requiere caja de 1-3/4" de profundidad)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.65lbs.
UPC:670454129390
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| FACEPLATE OPTIONS |
|
| Botón Opciones del Color: |
|
Net Cost |
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
| Opciones de Grabado Gráfico en Botones |
|
Net Cost |
|
|
CM-xxxE
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
|
|
|
|
CM-xxxS
Añadir S al # de producto para SORTIE grabada (en blanco)
|
Añadir S al # de producto para SORTIE grabada (en blanco)
|
|
|
|
|
CM-xxxSA
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
|
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
|
CM-xxx/3
Agregue /3 al # del modelo para gráfico negro 'Pulse para Abrir'
|
Agregue /3 al # del modelo para gráfico negro 'Pulse para Abrir'
|
|
|
|
|
CM-xxx/3F
Los kits de placa de presión de
'Cambio de Estado' Iluminado
líderes en la industria
|
Los kits de placa de presión de
'Cambio de Estado' Iluminado
líderes en la industria
|
|
|
|
|
CM-xxx/3S
Add /3S al # del modelo para 'PULSE PARA ABRIR', en negro
|
Add /3S al # del modelo para 'PULSE PARA ABRIR', en negro
|
|
|
|
|
CM-xxx/7
Agregue /7 al # del modelo para 'PULSE PARA ABRIR'
|
Agregue /7 al # del modelo para 'PULSE PARA ABRIR'
|
|
|
|
|
CM-xxx/7F
Agregue /7F al # del modelo para 'POUSSEZ POUR SORTIR' negro
|
Agregue /7F al # del modelo para 'POUSSEZ POUR SORTIR' negro
|
|
|
|
|
CM-xxx/8
Agregue /8 al # del modelo para gráfico negro 'PULSE PARA CERRAR'
|
Agregue /8 al # del modelo para gráfico negro 'PULSE PARA CERRAR'
|
|
|
| Acabados de placas |
|
Net Cost |
|
|
CM-xxx-BZ
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Jamba/Estrecha |
|
Net Cost |
|
CM-23D
Caja de superficie, profunda: para conexión inalámbrica. Cajas de jamba estrecha para interruptores de la serie 7100
|
Caja de superficie, profunda: para conexión inalámbrica. Cajas de jamba estrecha para interruptores de la serie 7100
|
|
|
| Mounting Boxes & Accessories: Simple |
|
Net Cost |
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencillas para interruptores serie 7000
|
|
|
| Mounting Boxes & Accessories: Banda sencilla (Profunda) |
|
Net Cost |
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. El CM-7085 requiere una caja de al menos 2" (5,08 cm) de profundidad
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. El CM-7085 requiere una caja de al menos 2" (5,08 cm) de profundidad
|
|
|
|
|
|
