| Medium Duty Push/Exit Switch (Extended Button) |
Medium Duty Push/Exit Switch (Extended Button)
|
|
Los botones pulsadores de las series CM-8000 y CM-8100 son resistentes al vandalismo, están diseñados y fabricados para cumplir con las estrictas demandas de los controles de salida. Se suministran con una placa de aluminio cepillado resistente de 1/4" de espesor en single gang y anchos estrechos. *Se muestra el modelo CM-8000R-H
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
MS Sedco
|
425SS-RED
|
CM-8100, CM-xxxR
|
|
|
| Medium Duty Push/Exit Switch (Extended Button) |
Medium Duty Push/Exit Switch (Extended Button)
|
Los botones pulsadores de las series CM-8000 y CM-8100 son resistentes al vandalismo, están diseñados y fabricados para cumplir con las estrictas demandas de los controles de salida. Se suministran con una placa de aluminio cepillado resistente de 1/4" de espesor en single gang y anchos estrechos. *Se muestra el modelo CM-8000R-H |
|
|
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
MS Sedco
|
425SS-RED
|
CM-8100, CM-xxxR
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
botones rojos o verdes diámetro 1" extendido
-
Montado en una placa de aluminio de un grosor de 1/4 de pulgada
-
Aplicaciones interiores o exteriores
-
Funcionamiento de vuelta por resorte
-
3 años de garantía con reemplazo '2 por 1'
| voltaje: |
12/24 VDC
|
| Tipo de Contacto: |
|
CM-8000,
CM-8100:
|
CM-8000/8100: N/O SPST
CM-8010/8110: N/C SPST
CM-8020/8120: N/O y N/C DPST
CM-8085/8185: N/O y N/C DPST con temporizador neumático
|
| |
| Corriente Nominal: |
6 A a 30 VCC
|
| Tipo de Interruptor: |
Momentáneo
|
| Dimensiones: |
|
CM-8000,
CM-8010,
CM-8020,
CM-8085:
|
CM-8000/8010/8020/8085:
4-1/2" x 2-3/4" x 1-3/4"
(114 mm x 74 mm x 44 mm)
CM-8100/ 8110/8120/8185:
4-1/2" x 1-3/4" x 1-3/4"
(114 mm x 44 mm x 44 mm)
|
| |
| Acabado estándar: |
Aluminio escariado
|
|
|
|
Placa frontal de banda única
click to expand section
|
|
Net Cost
|
|
CM-8000
Retorno por resorte, N/A, momentáneo
EDI DATA, APPROVALS
|
|
Retorno por resorte, N/A, momentáneo
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129635
|
| |
|
PLACA SIMPLE
click to expand section
|
|
Net Cost
|
|
|
CM-8010
SPRING RETURN, N/C, MOMENTARY
EDI DATA, APPROVALS
|
|
SPRING RETURN, N/C, MOMENTARY
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.5lbs.
UPC:670454129703
|
|
|
CM-8020
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.51lbs.
UPC:670454129765
|
|
|
CM-8085
Retorno por resorte, DPST 1-60 SEC Retardo de tiempo neumático (Requiere caja de 1-3/4" de profundidad)
EDI DATA, APPROVALS
|
|
Retorno por resorte, DPST 1-60 SEC Retardo de tiempo neumático (Requiere caja de 1-3/4" de profundidad)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.72lbs.
UPC:670454129826
|
| |
|
Placa frontal estrecha
click to expand section
|
|
Net Cost
|
|

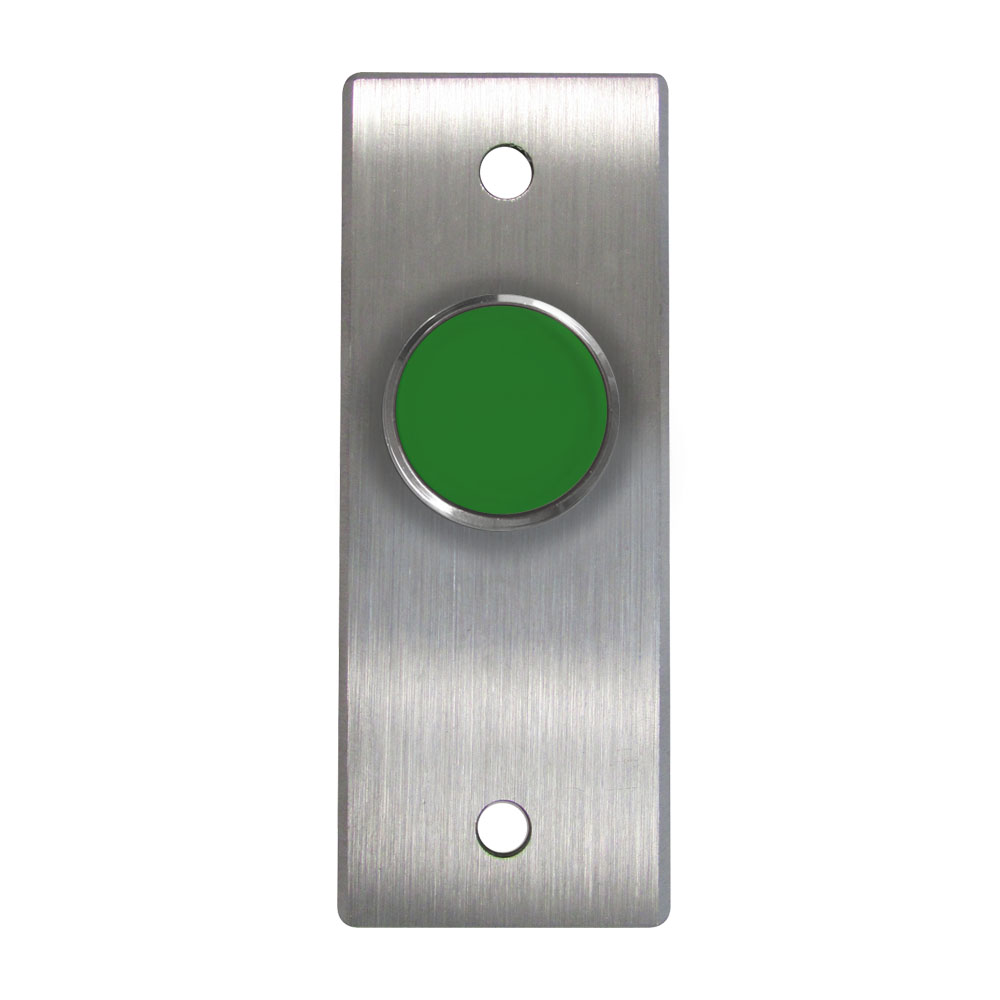

CM-8100
Retorno por resorte, N/A, momentáneo
EDI DATA, APPROVALS
|
|
Retorno por resorte, N/A, momentáneo
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.45lbs.
UPC:670454129901
|
| |
|
PLACA ESTRECHA
click to expand section
|
|
Net Cost
|
|
|
CM-8110
SPRING RETURN, N/C, MOMENTARY
EDI DATA, APPROVALS
|
|
SPRING RETURN, N/C, MOMENTARY
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.45lbs.
UPC:670454129970
|
|
|
CM-8120
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.45lbs.
UPC:670454130037
|
|
|
CM-8185
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático, (requiere caja de 1-3/4" de profundidad)
EDI DATA, APPROVALS
|
|
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático, (requiere caja de 1-3/4" de profundidad)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.65lbs.
UPC:670454130105
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| FACEPLATE OPTIONS |
|
| Botón Opciones del Color: |
|
Net Cost |
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
| Opciones de Grabado Gráfico en Botones |
|
Net Cost |
|
|
CM-xxxE
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
|
|
|
|
CM-xxxS
Añadir S al # de producto para SORTIE grabada (en blanco)
|
Añadir S al # de producto para SORTIE grabada (en blanco)
|
|
|
|
|
CM-xxxSA
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
|
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
|
CM-xxx/2
Agregue /2 al # del modelo para símbolo 'SILLA DE RUEDAS', azul
|
Agregue /2 al # del modelo para símbolo 'SILLA DE RUEDAS', azul
|
|
|
|
|
CM-xxx/3

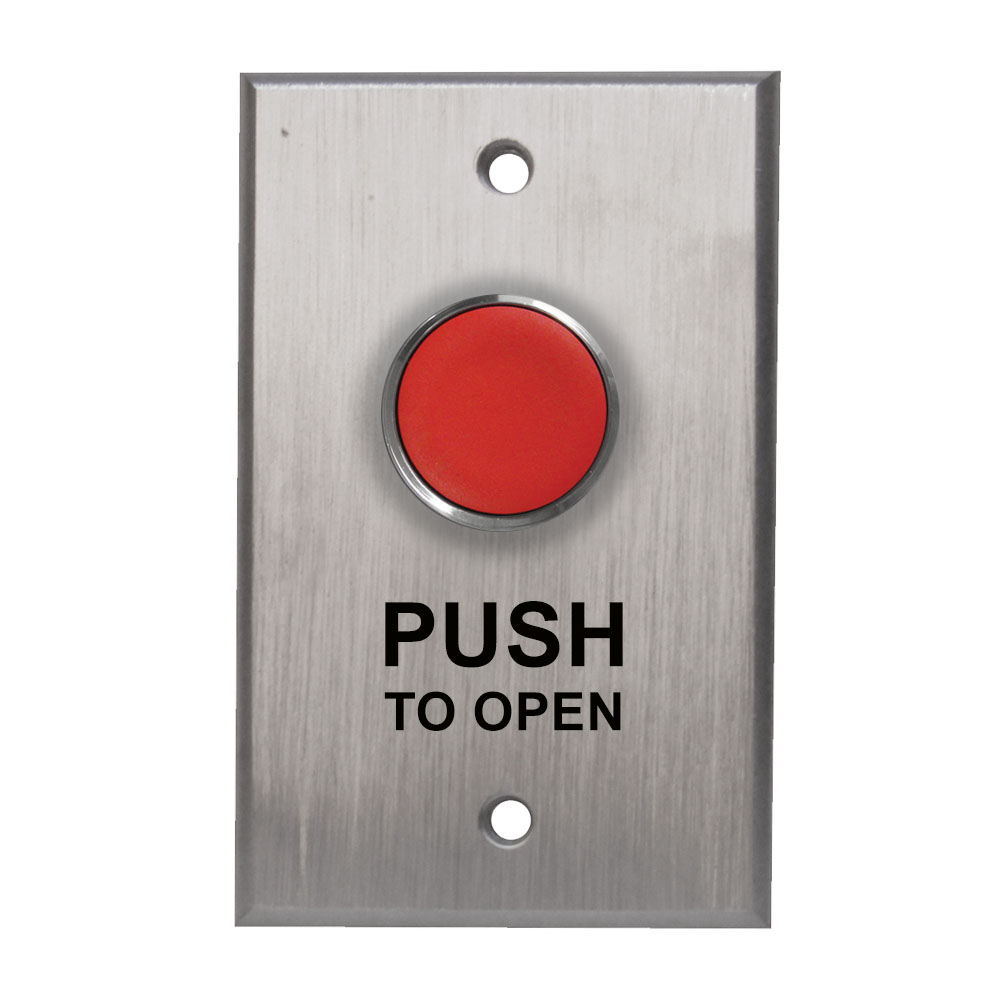

Agregue /3 al # del modelo para gráfico negro 'Pulse para Abrir'
|
Agregue /3 al # del modelo para gráfico negro 'Pulse para Abrir'
|
|
|
|
|
CM-xxx/3F
Los kits de placa de presión de
'Cambio de Estado' Iluminado
líderes en la industria
|
Los kits de placa de presión de
'Cambio de Estado' Iluminado
líderes en la industria
|
|
|
|
|
CM-xxx/3S
Add /3S al # del modelo para 'PULSE PARA ABRIR', en negro
|
Add /3S al # del modelo para 'PULSE PARA ABRIR', en negro
|
|
|
|
|
CM-xxx/4
Agregue /4 al # del modelo para símbolo 'SILLA DE RUEDAS' y 'PULSE PARA ABRIR', negro
|
Agregue /4 al # del modelo para símbolo 'SILLA DE RUEDAS' y 'PULSE PARA ABRIR', negro
|
|
|
|
|
CM-xxx/7
Agregue /7 al # del modelo para 'PULSE PARA ABRIR'
|
Agregue /7 al # del modelo para 'PULSE PARA ABRIR'
|
|
|
|
|
CM-xxx/7F
Agregue /7F al # del modelo para 'POUSSEZ POUR SORTIR' negro
|
Agregue /7F al # del modelo para 'POUSSEZ POUR SORTIR' negro
|
|
|
|
|
CM-xxx/8
Agregue /8 al # del modelo para gráfico negro 'PULSE PARA CERRAR'
|
Agregue /8 al # del modelo para gráfico negro 'PULSE PARA CERRAR'
|
|
|
| Acabados de placas |
|
Net Cost |
|
|
CM-xxx-BZ
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Jamba/Estrecha |
|
Net Cost |
|
CM-23D
Caja de superficie, profunda: para conexión inalámbrica. Cajas de jamba estrecha para interruptores serie 8100
|
Caja de superficie, profunda: para conexión inalámbrica. Cajas de jamba estrecha para interruptores serie 8100
|
|
|
| Mounting Boxes & Accessories: Simple |
|
Net Cost |
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 8000
|
|
|
| Mounting Boxes & Accessories: Banda sencilla (Profunda) |
|
Net Cost |
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. El CM-8085 requiere una caja de al menos 2" (5,08 cm) de profundidad
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. El CM-8085 requiere una caja de al menos 2" (5,08 cm) de profundidad
|
|
|
|
|
|
