| CM-300RE, Rectangular LED Illuminated Push/Exit Switch |
CM-300RE, Rectangular LED Illuminated Push/Exit Switch
|
|

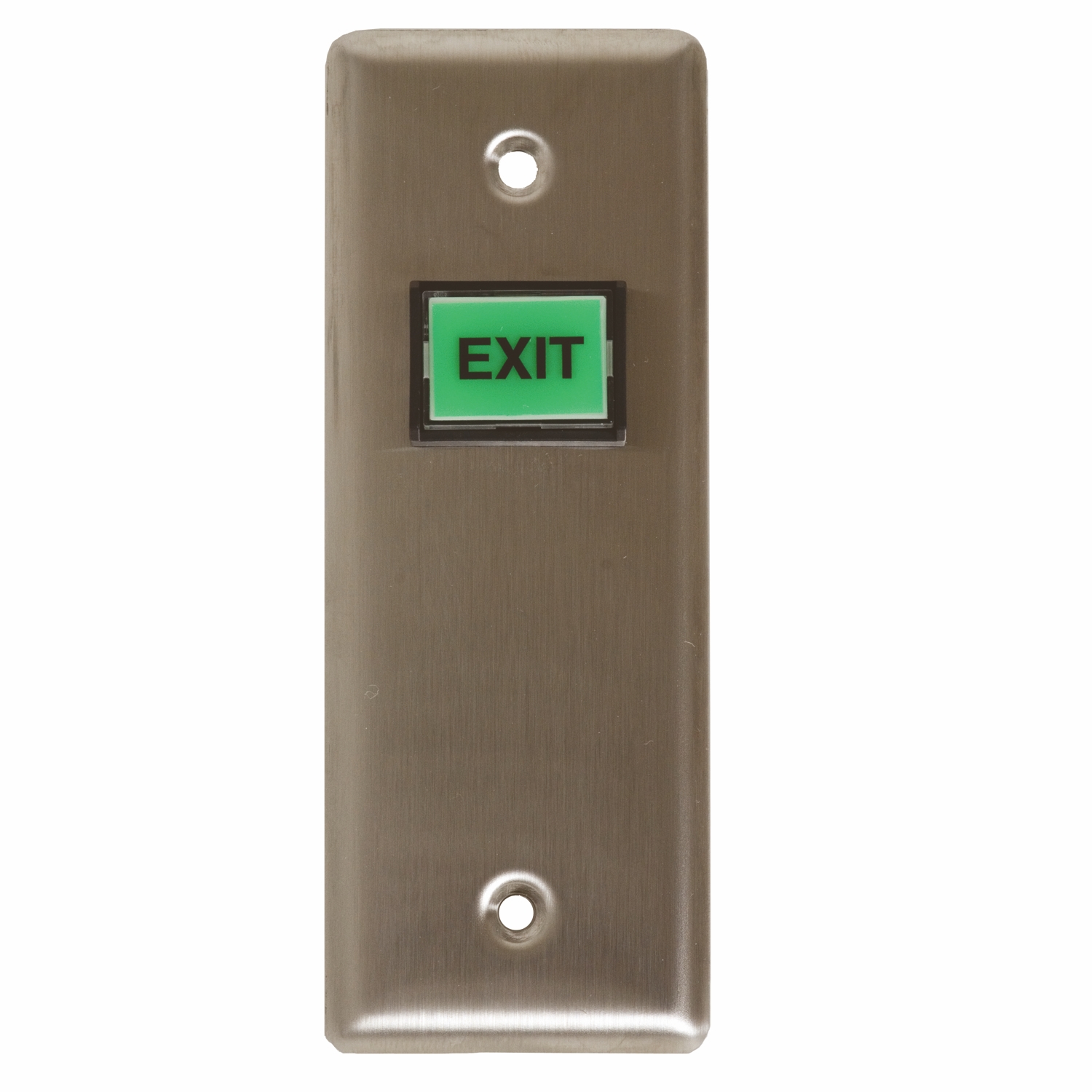

Los interruptores de salida iluminados por LED de las series CM-300 (banda única) y CM-310 (estrecho) son controles de salida iluminados económicos. Los botones son de 5/8" x 7/8" y están disponibles en rojo o verde. Se suministran con una placa frontal de acero inoxidable en banda única o anchos de jamba (estrechos). El modelo CM-310EE se suministra con una placa frontal de estilo estrecho y un temporizador integrado de 30 segundos con doble romper el circuito. Según lo exige el código, el diseño del circuito de doble interrupción garantiza que se interrumpa la alimentación al bloqueo magnético al presionar el botón en caso de que el temporizador o el sensor de solicitud de salida no funcionen correctamente.
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-6
|
CM-300GE-7224
|
|
|
TS-7
|
CM-300, CM-xxxE, CM-xxxG
|
|
|
TS-8
|
CM-310GE-7224
|
|
Dormakaba (RCI)
|
970-GMO05X28
|
CM-300, CM-xxxG
|
|
|
970-GMO08X28
|
CM-300, CM-xxxG
|
|
|
970-RMO05X28
|
CM-300, CM-xxxR
|
|
|
970-RMO08X28
|
CM-300, CM-xxxR
|
|
|
970N-GMO05X28
|
CM-310, CM-xxxG
|
|
|
970N-GMO08X28
|
CM-310, CM-xxxG
|
|
|
970N-RMO05X28
|
CM-310, CM-xxxR
|
|
|
970N-RMO08X28
|
CM-310, CM-xxxR
|
|
Securitron
|
EEB2N
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3
|
CM-300GE-7024
|
|
|
PB3E
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3N
|
CM-310GE-7024
|
|
|
| CM-300RE, Rectangular LED Illuminated Push/Exit Switch |
CM-300RE, Rectangular LED Illuminated Push/Exit Switch
|
Los interruptores de salida iluminados por LED de las series CM-300 (banda única) y CM-310 (estrecho) son controles de salida iluminados económicos. Los botones son de 5/8" x 7/8" y están disponibles en rojo o verde. Se suministran con una placa frontal de acero inoxidable en banda única o anchos de jamba (estrechos). El modelo CM-310EE se suministra con una placa frontal de estilo estrecho y un temporizador integrado de 30 segundos con doble romper el circuito. Según lo exige el código, el diseño del circuito de doble interrupción garantiza que se interrumpa la alimentación al bloqueo magnético al presionar el botón en caso de que el temporizador o el sensor de solicitud de salida no funcionen correctamente.
|
|
|
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for this product |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-6
|
CM-300GE-7224
|
|
|
TS-7
|
CM-300, CM-xxxE, CM-xxxG
|
|
|
TS-8
|
CM-310GE-7224
|
|
Dormakaba (RCI)
|
970-GMO05X28
|
CM-300, CM-xxxG
|
|
|
970-GMO08X28
|
CM-300, CM-xxxG
|
|
|
970-RMO05X28
|
CM-300, CM-xxxR
|
|
|
970-RMO08X28
|
CM-300, CM-xxxR
|
|
|
970N-GMO05X28
|
CM-310, CM-xxxG
|
|
|
970N-GMO08X28
|
CM-310, CM-xxxG
|
|
|
970N-RMO05X28
|
CM-310, CM-xxxR
|
|
|
970N-RMO08X28
|
CM-310, CM-xxxR
|
|
Securitron
|
EEB2N
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3
|
CM-300GE-7024
|
|
|
PB3E
|
CM-310, CM-xxxE, CM-xxxG
|
|
|
PB3N
|
CM-310GE-7024
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
Placas de acero inoxidables estrechas o simples
-
Botones iluminados de 1/2" x 3/4"
-
12/24 V con bombillo LED
-
3 años de garantía con reemplazo '2 por 1'
| voltaje: |
12/24 VDC
|
| Tipo de Contacto: |
SPDT Forma 'C'
|
| Capacidad de Contactos: |
3 A a 30 VCC
|
| Tipo de Interruptor: |
Momentáneo
|
| Acabado estándar: |
US/C 32D
|
| Dimensiones: |
|
CM-300:
|
CM-300: 4-1/2" x 2-3/4" x 1-5/16" (114 mm x 70 mm x 33 mm)
CM-310: 4-1/2" x 1-3/4" x 1-5/16" (114 mm x 44 mm x 33 mm)
|
| |
|
|
|
PLACA SIMPLE
click to expand section
|
|
Net Cost
|
|
CM-300
Placa frontal en blanco, SPDT momentáneo (opción de selección de color del botón)
EDI DATA, APPROVALS
|
|
Placa frontal en blanco, SPDT momentáneo (opción de selección de color del botón)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
|
|

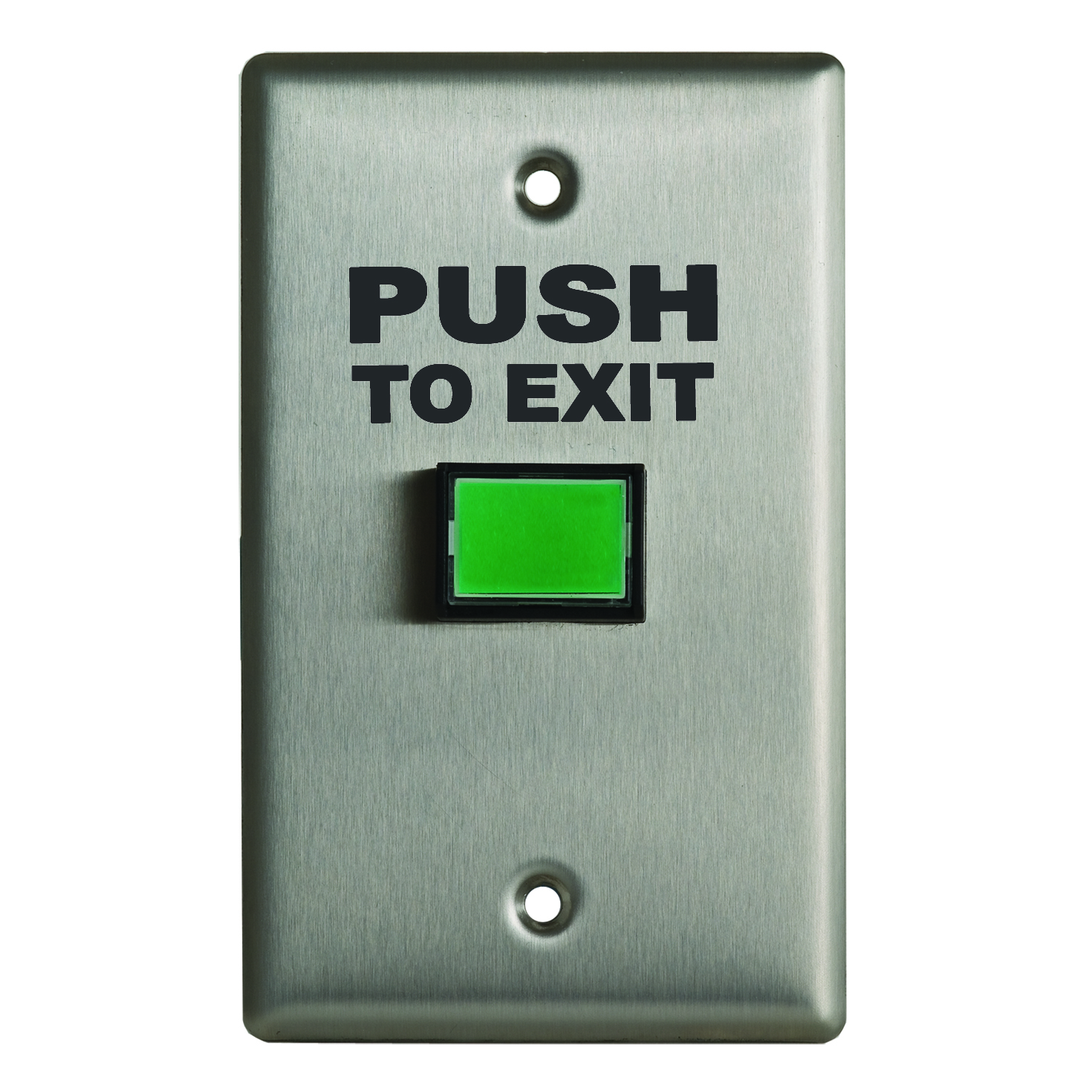

CM-300GPTE
Botón verde, gráficos de placa frontal 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
EDI DATA, APPROVALS
|
|
Botón verde, gráficos de placa frontal 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454169273
|
|
CM-300RPTE
Botón rojo, gráficos de placa frontal 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
EDI DATA, APPROVALS
|
|
Botón rojo, gráficos de placa frontal 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454167675
|
| |
|
PLACA ESTRECHA
click to expand section
|
|
Net Cost
|
|
CM-310
Placa frontal estrecha en blanco, SPDT momentáneo (opción de selección de color del botón)
EDI DATA, APPROVALS
|
|
Placa frontal estrecha en blanco, SPDT momentáneo (opción de selección de color del botón)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
|
|

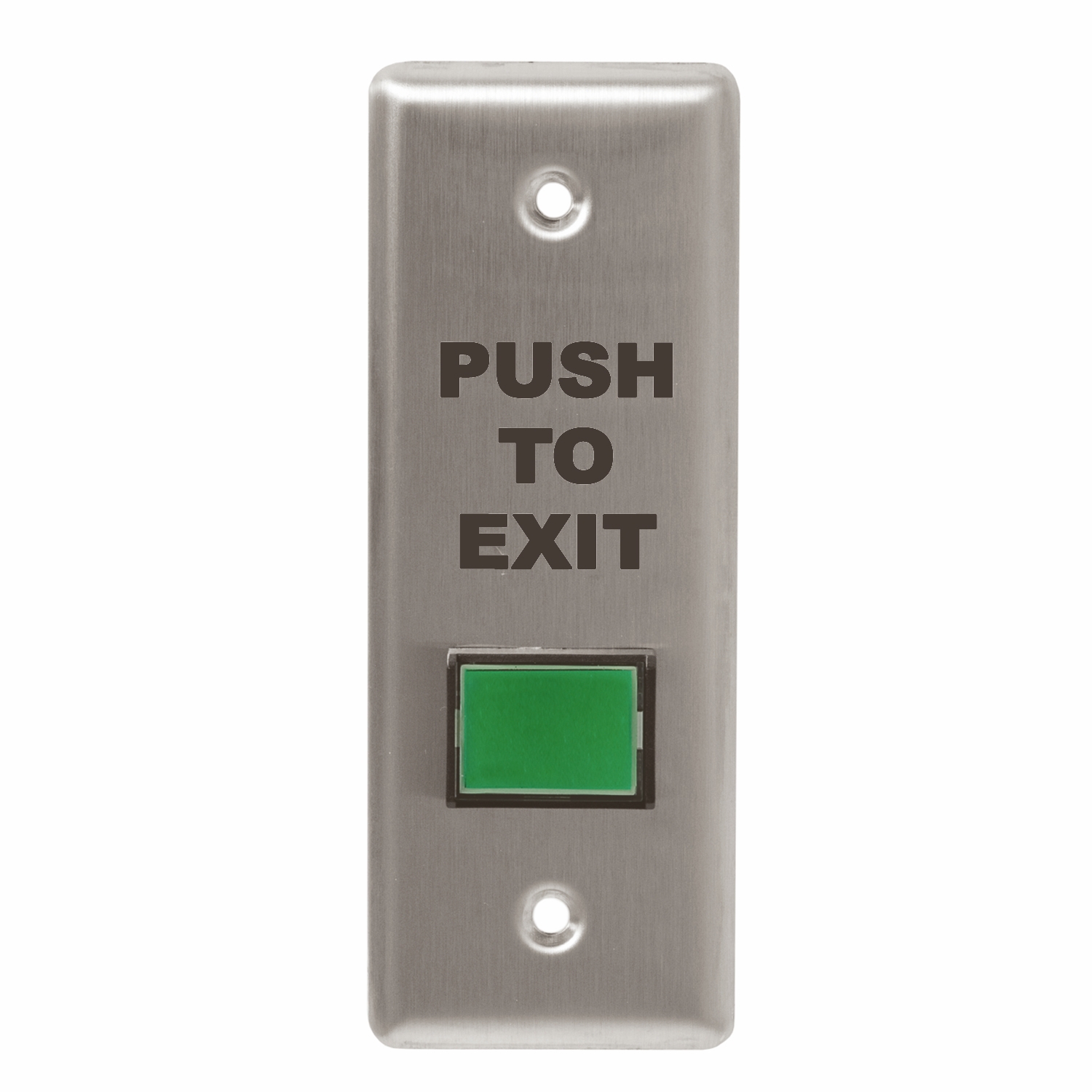

CM-310GPTE
Botón verde, gráficos de placa frontal 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
EDI DATA, APPROVALS
|
|
Botón verde, gráficos de placa frontal 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454164162
|
|
CM-310RPTE
Botón rojo, gráfico de placa frontal estrecha 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
EDI DATA, APPROVALS
|
|
Botón rojo, gráfico de placa frontal estrecha 'PULSE PARA SALIR', SPDT momentáneo (sin opciones de botón o gráficos)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454164469
|
|
CM-310EE
Botón verde, gráfico de placa frontal estrecha 'PULSE PARA SALIR', temporizador electrónico incorporado de 30 segundos, (sin opciones de botón o gráfico)
EDI DATA, APPROVALS
|
|
Botón verde, gráfico de placa frontal estrecha 'PULSE PARA SALIR', temporizador electrónico incorporado de 30 segundos, (sin opciones de botón o gráfico)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.5"L x 3.25"W x 4.75"H
Weight: 0.15lbs.
UPC:670454123893
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
|
| Botón Opciones del Color: |
|
Net Cost |
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
| Opciones Gráficas para Botones |
|
Net Cost |
|
|
CM-xxxS
Agregue S al # del producto para SORTIE, en texto negro
|
Agregue S al # del producto para SORTIE, en texto negro
|
|
|
|
|
CM-xxxSA
Agregue SA al # del producto para SALIDA, texto negro
|
Agregue SA al # del producto para SALIDA, texto negro
|
|
|
|
|
CM-xxxE
Agregue el sufijo 'E' al # del modelo para 'Salida'
|
Agregue el sufijo 'E' al # del modelo para 'Salida'
|
|
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
|
CM-xxx/3
Agregue /3 al # del modelo para 'PULSE PARA ABRIR', texto negro
|
Agregue /3 al # del modelo para 'PULSE PARA ABRIR', texto negro
|
|
|
|
|
CM-xxx/3F
Nota: Existencias limitadas disponibles. Para saber las cantidades en existencia, llame a servicio al cliente. |
Nota: Existencias limitadas disponibles. Para saber las cantidades en existencia, llame a servicio al cliente.
|
|
|
|
|
CM-xxx/3S
Agregar /3S al # del modelo para 'PULSE PARA ABRIR', negro
|
Agregar /3S al # del modelo para 'PULSE PARA ABRIR', negro
|
|
|
|
|
CM-xxx/8
Agregue /8 al # del modelo para texto negro 'PULSE PARA CERRAR'
|
Agregue /8 al # del modelo para texto negro 'PULSE PARA CERRAR'
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Jamba/Estrecha |
|
Net Cost |
|
CM-23
Caja de superficie, profundidad estándar Cajas de jamba estrecha para interruptores serie 310
|
Caja de superficie, profundidad estándar Cajas de jamba estrecha para interruptores serie 310
|
|
|
| Mounting Boxes & Accessories: Jamba/Estrecha (profunda) |
|
Net Cost |
|
CM-23D
Caja de superficie, profunda: para conexión inalámbrica. El CM-310EE requiere una caja de al menos 2" (5,08 cm) de profundidad
|
Caja de superficie, profunda: para conexión inalámbrica. El CM-310EE requiere una caja de al menos 2" (5,08 cm) de profundidad
|
|
|
| Mounting Boxes & Accessories: Simple |
|
Net Cost |
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
|
|
|
|
CM-34BL
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
Caja de superficie, profundidad estándar. Pared doble Cajas de banda sencilla para interruptores serie 310
|
|
|
|
|
|
