| Surewave™ Series Hands Free Switches |
|
|
SureWave™ Interruptores de manos libres de segunda generación que brindan una activación superior de la puerta en aplicaciones de control de acceso y puertas automáticas nuevas y modernizadas. Los modelos CM-333 y CM-336 que funcionan con baterías se suministran con (2) baterías alcalinas AA. Baterías de litio recomendadas para entornos por debajo de 0°C ( 32°F). Para ordenar, seleccione la opción a continuación. Los interruptores de manos libres cableados de un solo relé de la serie CM-324 (original) cuentan con un rango de operación de 1-30 ", retardo de tiempo ajustable de 1-5 segundos y brindan un rendimiento superior en todas las condiciones de iluminación ambiental.
Los interruptores de manos libres de la serie CM-325 están diseñados específicamente para su uso en centros de salud e instalaciones donde las superficies altamente reflectantes (cromadas o de acero inoxidable pulido) hacen que los interruptores estándar sin contacto se activen en falso.
Agregue 'F' a la opción gráfica para el idioma francés.
Camden ha presentado una nueva caja de montaje redonda de montaje en superficie de 6", así como una gama completa de kits de conversión para el montaje de SureWave™ interruptores en cajas de interruptores de placa de empuje cuadradas y redondas existentes.
|
|
|

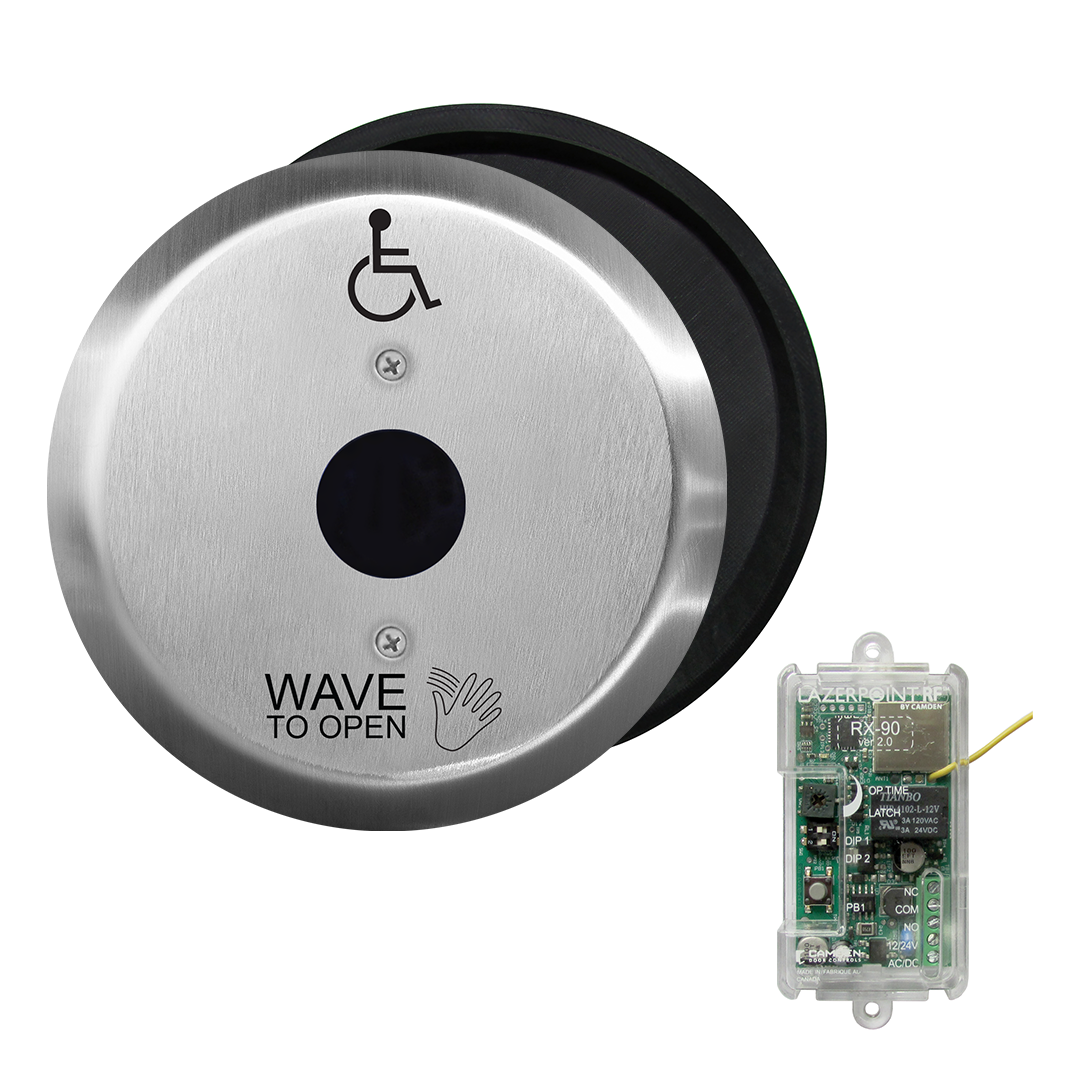

| CM-331/42R-SGLR Placa frontal redonda de acero inoxidable de 6" con anillo de luz |
|
|
|
| CM-331/42WS-SGLR, doble salida, placa frontal de acero inoxidable con anillo de luz LED |
|
|
|
| CM-336 : 5 Things You Need to Know |
|
|
|
| Parte de nuestra familia de productos Touchless Wave |
|
MODELOS COMPETITIVOS
|
|
|
|
Esta serie de productos es generalmente equivalente a los siguientes modelos de la competencia:
|
| Fabricante |
Número de parte |
Camden Part Number |
|
Alarm Controls
|
NTS-1
|
CM-331/41S-SGLR
|
|
|
NTS-2
|
CM-331/41SN-SGLR
|
|
|
NTS-3
|
CM-331/41SW-SGLR
|
|
BEA
|
10MS11D
|
CM-331, /41, CM-xxxS, CM-xxx/W
|
|
|
10MS11J
|
CM-331, /41, CM-xxxS, CM-xxx/N
|
|
|
10MS11S
|
CM-331, /41, CM-xxxS
|
|
|
70.5226
|
CM-331, /41
|
|
|
70.5227
|
CM-331, /41, CM-xxx/W
|
|
|
70.5272
|
CM-331
|
|
|
70.5273
|
CM-331, CM-xxx/W
|
|
Dormakaba (RCI)
|
910TC
|
CM-330, /41
|
|
|
912
|
CM-330, /41
|
|
MS Sedco
|
216
|
CM-331, /41, CM-xxxS, CM-xxx/W
|
|
|
216-L
|
CM-331, /41, CM-xxxS
|
|
|
216-N
|
CM-331, /41, CM-xxxS, CM-xxx/N
|
|
|
216TX-HT
|
CM-330, /41, CM-xxxS
CM-330, /42, CM-xxxS
|
|
|
NGS-IR-A
|
CM-331, /41
|
|
Securitron
|
WSSW1
|
CM-331, /41, CM-xxxS
|
|
|
WSSW2
|
CM-331, /41, CM-xxxS, CM-xxx/W
|
|
Wikk
|
4X4NOTOUCH32D
|
CM-331-SW-SGLR
|
|
|
SFANOTOUCH32D
|
CM-331-S-SGLR
|
|
|
| Surewave™ Series Hands Free Switches |
|
SureWave™ Interruptores de manos libres de segunda generación que brindan una activación superior de la puerta en aplicaciones de control de acceso y puertas automáticas nuevas y modernizadas. Los modelos CM-333 y CM-336 que funcionan con baterías se suministran con (2) baterías alcalinas AA. Baterías de litio recomendadas para entornos por debajo de 0°C ( 32°F). Para ordenar, seleccione la opción a continuación. Los interruptores de manos libres cableados de un solo relé de la serie CM-324 (original) cuentan con un rango de operación de 1-30 ", retardo de tiempo ajustable de 1-5 segundos y brindan un rendimiento superior en todas las condiciones de iluminación ambiental.
Los interruptores de manos libres de la serie CM-325 están diseñados específicamente para su uso en centros de salud e instalaciones donde las superficies altamente reflectantes (cromadas o de acero inoxidable pulido) hacen que los interruptores estándar sin contacto se activen en falso.
Agregue 'F' a la opción gráfica para el idioma francés.
Camden ha presentado una nueva caja de montaje redonda de montaje en superficie de 6", así como una gama completa de kits de conversión para el montaje de SureWave™ interruptores en cajas de interruptores de placa de empuje cuadradas y redondas existentes.
|
|
|
|
MODELOS COMPETITIVOS
|
|
|
|
Esta serie de productos es generalmente equivalente a los siguientes modelos de la competencia:
|
| Fabricante |
Número de parte |
Camden Part Number |
|
Alarm Controls
|
NTS-1
|
CM-331/41S-SGLR
|
|
|
NTS-2
|
CM-331/41SN-SGLR
|
|
|
NTS-3
|
CM-331/41SW-SGLR
|
|
BEA
|
10MS11D
|
CM-331, /41, CM-xxxS, CM-xxx/W
|
|
|
10MS11J
|
CM-331, /41, CM-xxxS, CM-xxx/N
|
|
|
10MS11S
|
CM-331, /41, CM-xxxS
|
|
|
70.5226
|
CM-331, /41
|
|
|
70.5227
|
CM-331, /41, CM-xxx/W
|
|
|
70.5272
|
CM-331
|
|
|
70.5273
|
CM-331, CM-xxx/W
|
|
Dormakaba (RCI)
|
910TC
|
CM-330, /41
|
|
|
912
|
CM-330, /41
|
|
MS Sedco
|
216
|
CM-331, /41, CM-xxxS, CM-xxx/W
|
|
|
216-L
|
CM-331, /41, CM-xxxS
|
|
|
216-N
|
CM-331, /41, CM-xxxS, CM-xxx/N
|
|
|
216TX-HT
|
CM-330, /41, CM-xxxS
CM-330, /42, CM-xxxS
|
|
|
NGS-IR-A
|
CM-331, /41
|
|
Securitron
|
WSSW1
|
CM-331, /41, CM-xxxS
|
|
|
WSSW2
|
CM-331, /41, CM-xxxS, CM-xxx/W
|
|
Wikk
|
4X4NOTOUCH32D
|
CM-331-SW-SGLR
|
|
|
SFANOTOUCH32D
|
CM-331-S-SGLR
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
VÍDEOS |
|
|
- Modelos alámbricos, inalámbricos e híbridos (inalámbricos/alámbricos)
- Uso interior/exterior. -4 ºF a +153 ºF (-20 ºC a +85 ºC) temperatura de funcionamiento. Junta incluida en el paquete
- Serie CM-333: los modelos híbridos alimentados por batería ofrecen una vida útil de la batería de 2 años usando Pilas alcalinas 'AA'
- Serie CM-336: los modelos inalámbricos alimentados por batería ofrecen una duración de batería de 4 años líder en la industria utilizando pilas alcalinas 'AA' estándar
- Los modelos alimentados por línea ofrecen operación de 12/24 V CA/CC
- Modelos cableados de 1 y 2 relés, SPDT, Forma 'C'
- Placas frontales estrechas (jamb), simples y dobles
- Placas frontales de policarbonato (negro) y acero inoxidable
- Tecnología infrarroja activa avanzada con respuesta rápida
- Relé nominal de servicio pesado de 3 o 5 amperios
- Rango de operación ajustable hasta 28", consulte la especificación del modelo
- Serie CM-331/332: Modo (operación) de rango automático seleccionable de hasta 6"
- Retardo de tiempo ajustable, consulte la especificación del modelo
- Operación a prueba de fallas/a prueba de fallas seleccionable
- Serie CM-331/332: Salida activa para alarma externa, LED o anunciador
- Serie CM-332/333/336: 'Solicitud de salida' y entradas de contacto de puerta externa
- Serie CM-331/332: anillo de luz LED rojo/azul/verde opcional con placa frontal de acero inoxidable de salida única, indica el estado del interruptor o de la puerta
| Tecnología: |
Infrarrojo activo, que utiliza tecnología de detección de microrráfagas |
| Voltaje: |
12-24 V CA/CC |
| Tipo de Contacto: |
CM-331/333/324/325: (1) SPDT Forma 'C'
CM-332: (2) SPDT Forma 'C' |
| Puntuación de contactos: |
CM-331/332/333: 3 amperios a 30 V
CM-324/325: 5 amperios a 30 V |
| Consumo de corriente: |
CM-331/332: 40 mA
CM-324/325: 60 mA |
| Inalámbrico: |
CM-336: Incorporado
CM-331/332: Complemento opcional |
| Frecuencia inalámbrica: |
Serie CM-330: 915 Mhz. Inalámbrico de espectro ensanchado Lazerpoint RFâ ¢ |
| Batería: |
CM-333/336:
(2) 'AA' alcalina
-0 ºF a +153 ºF (-18 ºC a +85 ºC)
(2) 'AA' ;Baterías de litio (opcional)
-4 ºF a +153 ºF (-20 ºC a +85 ºC) |
| Duración de la batería: |
CM-336: Alcalina: 4 años con 100 activaciones por día Alcalina: 2 años con 100 activaciones por día< /div>
|
| Rango de operación ajustable: |
CM-331/332: 1"- 28" (25 mm-711 mm)
CM-333/336: 1"-12" (25 mm-304 mm)< br>CM-324: 1"-30" (25,4 mm-762 mm)
CM-325: Mín. Espejo manual de 2" (51 mm), máx. de 18" (45 mm) |
| Tiempo de retardo: |
CM-331/332/333/336: 3-30 segundos
CM-324/325: 1-5 segundos |
| Operación: |
Fail Safe/Fail Secure seleccionable |
| Modos de detección de movimiento: |
CM-331/332/333/336: Momentáneo, Momentáneo con Alarma, Mantenido
CM-324/325: Momentáneo |
| Modos de funcionamiento del relé: |
CM-332: Evento, Secuencia, Seguridad, Alternar
CM-331: Evento, Alternar
CM-333/336/324/325 : Evento |
| Aporte: |
CM-331/332/333/336: REX, contacto de puerta |
| Anillo de luz azul/verde/rojo: |
CM-331/332: Opcional |
|
Apéndice
|
| CDN SureWave Addendums 2022 |
pdf |
1.00 |
DESCARGAR
|
| US SureWave Addendums 2022 |
pdf |
1.00 |
DESCARGAR
|
|
Hojas de especificaciones
|
| CM-331_Spec Sheet_R1 |
pdf |
1.57 |
DESCARGAR
|
| CM-332_Spec Sheet_R1 |
pdf |
1.52 |
DESCARGAR
|
| CM-333_Spec Sheet_R4 |
pdf |
1.92 |
DESCARGAR
|
| CM-324 & 325_Spec Sheet_R1 |
pdf |
2.02 |
DESCARGAR
|
| CM-336_Spec Sheet_R1 |
pdf |
2.05 |
DESCARGAR
|
|
Guías de referencia
|
| SureWave™ Model Selection Guide 2022 |
pdf |
0.65 |
DESCARGAR
|
| SureWave™ Touchless Switch Presentation - 2022 |
pdf |
3.52 |
DESCARGAR
|
| SureWave™ Application Guide 2022 |
pdf |
6.01 |
DESCARGAR
|
|
Manuales
|
| CM-324_Manual_R4 |
pdf |
0.45 |
DESCARGAR
|
| CM-325_Manual_R2 |
pdf |
0.41 |
DESCARGAR
|
| CM-325_Manual_French_R2 |
pdf |
0.44 |
DESCARGAR
|
| CM-331_CM-332_Manual_R3 |
pdf |
0.93 |
DESCARGAR
|
| CM-331_CM-332_Manual_French_R2 |
pdf |
0.90 |
DESCARGAR
|
| CM-333_Manual_R2 |
pdf |
0.67 |
DESCARGAR
|
| CM-333_Manual_French_R2 |
pdf |
0.68 |
DESCARGAR
|
| CM-336_Manual |
pdf |
0.62 |
DESCARGAR
|
|
Promoción
|
| Touchless Wave Article |
pdf |
0.67 |
DESCARGAR
|
|
Imágenes de alta resolución
|
| CM-331/41N |
jpeg |
1.54 |
DESCARGAR
|
| CM-325/42SW |
jpeg |
0.92 |
DESCARGAR
|
| CM-331/41W |
jpeg |
2.73 |
DESCARGAR
|
| CM-331/42SW-SGLR |
jpeg |
1.01 |
DESCARGAR
|
| CM-331/43S-SGLR |
jpeg |
0.85 |
DESCARGAR
|
| CM-336/42S |
jpeg |
0.96 |
DESCARGAR
|
Touchless WaveProduct Line Overview
5 Things you NEED to know aboutCM-336 Series
SureWave IntroductionDiscover our range of Touchless Switches
CM-3311 Relay Touchless Switches
CM-3322 Relay Touchless Switches
CM-333Hybrid Battery Powered Switch - 1 Relay
6" Round FaceplateNew SureWave Switch Option
|
|
|
Interruptor sin contacto, 1 relé
haga clic para ampliar la sección
|
|
Coste neto
|
|
|
CM-331
Interruptor sin contacto con cable, con control de puerta incorporado, 1 relé, opción para transmisor inalámbrico CM-TX99 y anillo de luz
DATOS EDI, APROBACIONES
|
|
Interruptor sin contacto con cable, con control de puerta incorporado, 1 relé, opción para transmisor inalámbrico CM-TX99 y anillo de luz
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: 5.25"L x 5.5"W x 2"H
Peso: 0.4lbs.
UPC:670454180988
|
|
|
CM-324
Interruptor Touchless con cable, económico, 1 relé, sin entradas, inalámbrico o anillo de luz
DATOS EDI, APROBACIONES
|
|
Interruptor Touchless con cable, económico, 1 relé, sin entradas, inalámbrico o anillo de luz
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: 4"L x 1"W x 1.5"H
Peso: 0.4lbs.
UPC:670454160935
|
|
|
CM-325
Interruptor sin contacto de 'corto alcance' con cable, 1 relé, sin entradas, inalámbrico o anillo de luz
DATOS EDI, APROBACIONES
|
|
Interruptor sin contacto de 'corto alcance' con cable, 1 relé, sin entradas, inalámbrico o anillo de luz
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: 5.25"L x 5.5"W x 2"H
Peso: 0.4lbs.
UPC:670454178565
|
| |
|
Interruptor sin contacto, 2 relés
haga clic para ampliar la sección
|
|
Coste neto
|
|
|
CM-332
Interruptor sin contacto con cable, con control de puerta incorporado, 2 relés, opción para transmisor inalámbrico CM-TX99 y anillo de luz
DATOS EDI, APROBACIONES
|
|
Interruptor sin contacto con cable, con control de puerta incorporado, 2 relés, opción para transmisor inalámbrico CM-TX99 y anillo de luz
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: 5.25"L x 5.5"W x 2"H
Peso: 0.4lbs.
UPC:670454180995
|
| |
|
Interruptor sin contacto, alimentado por batería
haga clic para ampliar la sección
|
|
Coste neto
|
|
|
CM-333
Interruptor sin contacto híbrido alimentado por batería, 1 relé con cable, opción para transmisor inalámbrico CM-TX99.
DATOS EDI, APROBACIONES
|
|
Interruptor sin contacto híbrido alimentado por batería, 1 relé con cable, opción para transmisor inalámbrico CM-TX99.
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: 5.25"L x 5.5"W x 2"H
Peso: 0.4lbs.
UPC:670454181008
|
|
|

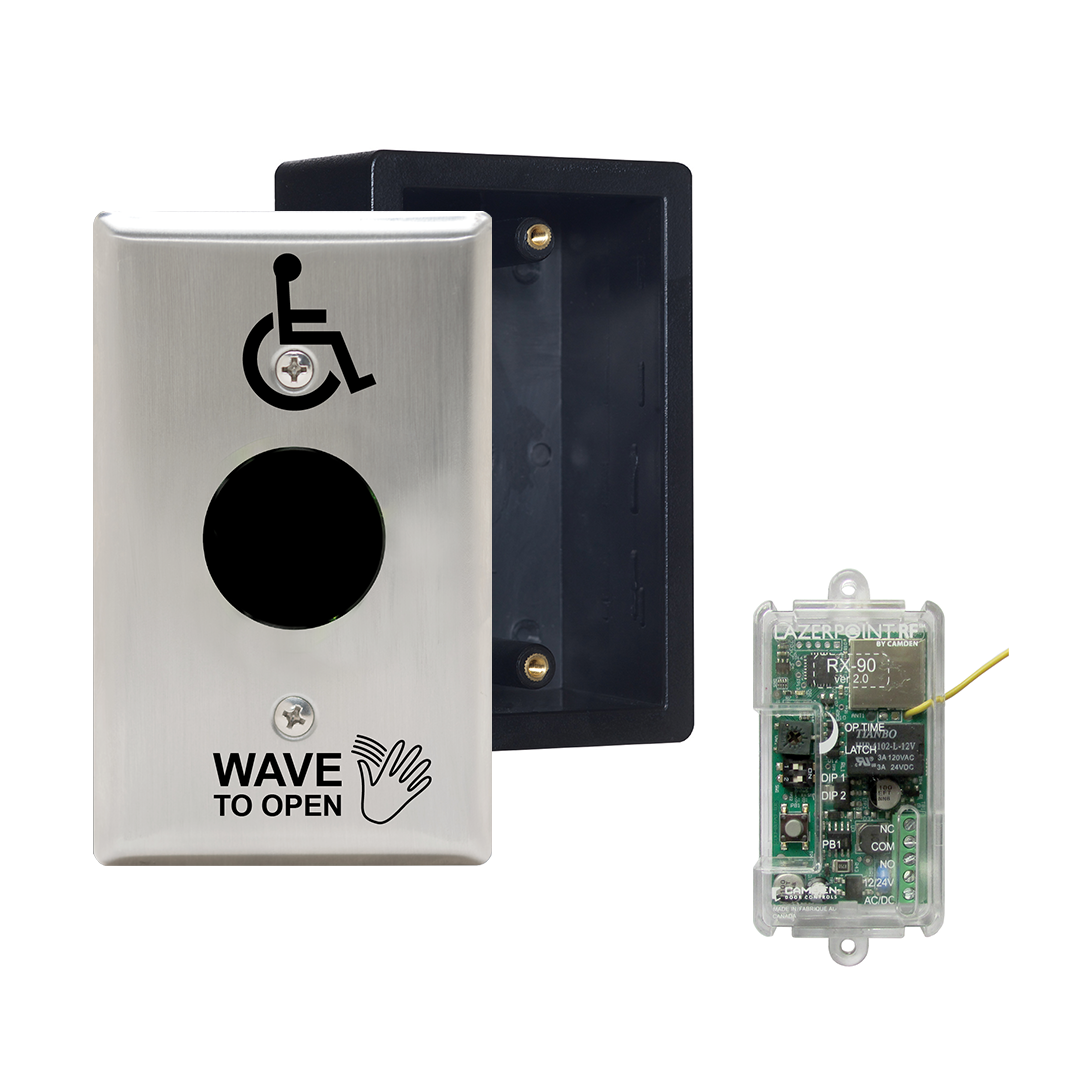

CM-336
Interruptor sin contacto alimentado por batería, inalámbrico. Solo montaje empotrado. No es compatible con las cajas de montaje en superficie angosta de Camden.
DATOS EDI, APROBACIONES
|
|
Interruptor sin contacto alimentado por batería, inalámbrico. Solo montaje empotrado. No es compatible con las cajas de montaje en superficie angosta de Camden.
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: 5.25""L x 5""W x 2""H
Peso: 0.4lbs.
UPC:670454214010
|
| |
|
|
OPCIONES Y ACABADOS
|
|
|
Haga clic para ampliar la sección
|
|
|
 |
| OPCIONES DE PLACA FRONTAL |
 |
| OPCIONES GRáFICAS DE CARáTULA |
 |
| OPCIONES DE LED |
 |
| OPCIóN DE BATERíA DE LITIO |
|
| Material de la placa frontal |
|
Coste neto |
|
|
S
Placa frontal de acero inoxidable. Sin costo al seleccionar la opción de anillo de luz '-SGLR'.
|
Placa frontal de acero inoxidable. Sin costo al seleccionar la opción de anillo de luz '-SGLR'.
|
|
|
| Tamaño de la placa frontal |
|
Coste neto |
|
|
/N
Placa frontal estrecha. No hay opción para la iluminación. Junta de goma suministrada para aplicaciones resistentes a la intemperie/agua. Compatible con la caja de montaje en superficie de jamba angosta CM-23D, excepto los modelos inalámbricos alimen
|
Placa frontal estrecha. No hay opción para la iluminación. Junta de goma suministrada para aplicaciones resistentes a la intemperie/agua. Compatible con la caja de montaje en superficie de jamba angosta CM-23D, excepto los modelos inalámbricos alimen
|
|
|
|
|
/W
Placa frontal de salida doble sin iluminación. No seleccione cuando ordene el anillo de luz. . Junta de goma suministrada para aplicaciones resistentes a la intemperie/agua. Caja de superficie compatible CM-43CBLA
|
Placa frontal de salida doble sin iluminación. No seleccione cuando ordene el anillo de luz. . Junta de goma suministrada para aplicaciones resistentes a la intemperie/agua. Caja de superficie compatible CM-43CBLA
|
|
|
|
|
/R
Placa frontal redonda de acero inoxidable de 6". Sin cargo al seleccionar la opción de anillo de luz '-SGLR'. Se monta en una caja empotrada en la pared de una salida, una caja redonda de superficie CM-47SER o un escudo semiempotrado CM-79A. No es re
|
Placa frontal redonda de acero inoxidable de 6". Sin cargo al seleccionar la opción de anillo de luz '-SGLR'. Se monta en una caja empotrada en la pared de una salida, una caja redonda de superficie CM-47SER o un escudo semiempotrado CM-79A. No es re
|
|
|
| Opciones Gráficas para Placa Frontal |
|
Coste neto |
|
/40
Ícono de la Mano
|
Ícono de la Mano
|
|
|
|
/41
Ícono de Mano y texto 'Agite para Abrir'
|
Ícono de Mano y texto 'Agite para Abrir'
|
|
|
|
/42
Ìcono de Mano, texto 'Agite para Abrir' y símbolo de silla de ruedas
|
Ìcono de Mano, texto 'Agite para Abrir' y símbolo de silla de ruedas
|
|
|
|
/43
Icono de mano y 'Wave to Lock'. Opción solo para placa frontal de acero inoxidable. Indicador de estado de puerta bloqueada recomendado cuando se usa esta opción gráfica.
|
Icono de mano y 'Wave to Lock'. Opción solo para placa frontal de acero inoxidable. Indicador de estado de puerta bloqueada recomendado cuando se usa esta opción gráfica.
|
|
|
|
/44
Ícono de Mano y símbolo Silla de Ruedas
|
Ícono de Mano y símbolo Silla de Ruedas
|
|
|
| Anillo de luz |
|
Coste neto |
|
-SSGLR
Placa frontal de acero inoxidable de salida única con anillo de luz LED verde/rojo/azul. No resistente a la intemperie/agua.
|
Placa frontal de acero inoxidable de salida única con anillo de luz LED verde/rojo/azul. No resistente a la intemperie/agua.
|
|
|
|
-SWSGLR
Placa frontal de acero inoxidable de salida doble con anillo de luz LED verde/rojo/azul. No resistente a la intemperie/agua.
|
Placa frontal de acero inoxidable de salida doble con anillo de luz LED verde/rojo/azul. No resistente a la intemperie/agua.
|
|
|
|
-RSGLR
Placa frontal redonda de acero inoxidable de 6" con anillo de luz LED verde/rojo/azul. No es resistente a la intemperie ni al agua.
|
Placa frontal redonda de acero inoxidable de 6" con anillo de luz LED verde/rojo/azul. No es resistente a la intemperie ni al agua.
|
|
|
| Baterías de litio |
|
Coste neto |
|
|
-L1
Agregue el sufijo '-L1" para (2) baterías de litio 'AA' en lugar de (2) alcalinas. Solo modelos CM-330 y CM-333.
|
Agregue el sufijo '-L1" para (2) baterías de litio 'AA' en lugar de (2) alcalinas. Solo modelos CM-330 y CM-333.
|
|
|
|
|
CM-LP1
Paquete de (2) baterías de litio 'AA'
|
Paquete de (2) baterías de litio 'AA'
|
|
|
|
|
JUEGOS DE INTERRUPTORES SUREWAVE
|
|
|
Kits inalámbricos alimentados por batería de la serie CM-330
haga clic para ampliar la sección
|
|
Coste neto
|
|
|
CM-SK336/42S
DATOS EDI, APROBACIONES
|
|
CM-SK336/42S
(2)
Interruptor sin contacto inalámbrico SureWave(tm), banda única, placa frontal de acero inoxidable, gráficos "Wave to Open", negro;
(2)
Caja de superficie, profundidad estándar. Pared doble;
(1)
Receptor de relé único compatible con Lazerpoint RF(tm) y Kinetic(tm) V2.
DATOS EDI, APROBACIONES
| 2x |
|
| 2x |
|
| 1x |
|
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso: lbs.
UPC:670454214683
|
|
|
CM-SK336/42SW
DATOS EDI, APROBACIONES
|
|
CM-SK336/42SW
(2)
Interruptor sin contacto inalámbrico SureWave(tm), salida doble, placa frontal de acero inoxidable, gráficos "Wave to Open", negro;
Placa frontal de acero inoxidable. Sin costo al seleccionar la opción de anillo de luz '-SGLR'.;
Placa frontal de salida doble sin iluminación. No seleccione cuando ordene el anillo de luz. . Junta de goma suministrada para aplicaciones resistentes a la intemperie/agua. Caja de superficie compatible CM-43CBLA;
(2)
Caja de superficie;
(1)
Receptor de relé único compatible con Lazerpoint RF(tm) y Kinetic(tm) V2.
DATOS EDI, APROBACIONES
| 2x |
|
|
|
| 2x |
|
| 1x |
|
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso: lbs.
UPC:670454214706
|
|
|
CM-SK336/42R
DATOS EDI, APROBACIONES
|
|
CM-SK336/42R
(2)
Interruptor sin contacto inalámbrico SureWave(tm), redondo de 6", placa frontal de acero inoxidable, gráficos 'Wave to Open', negro;
(1)
Receptor de relé único compatible con Lazerpoint RF(tm) y Kinetic(tm) V2;
(2)
Superficie, redondo, extraprofundo, para interruptores de placa de empuje Kinetic(tm) serie CM-60K.
DATOS EDI, APROBACIONES
| 2x |
|
| 1x |
|
| 2x |
|
|
DATOS EDI
APROBACIONES
|
|
|
|
| |
Dimensiones: "L x "W x "H
Peso: lbs.
UPC:670454214676
|
| |
|
|
RF Lazerpoint
¡Esta serie de productos está diseñada para ser usada con el sistema inalámbrico más confiable y fácil de instalar de la industria!
|
|
|
