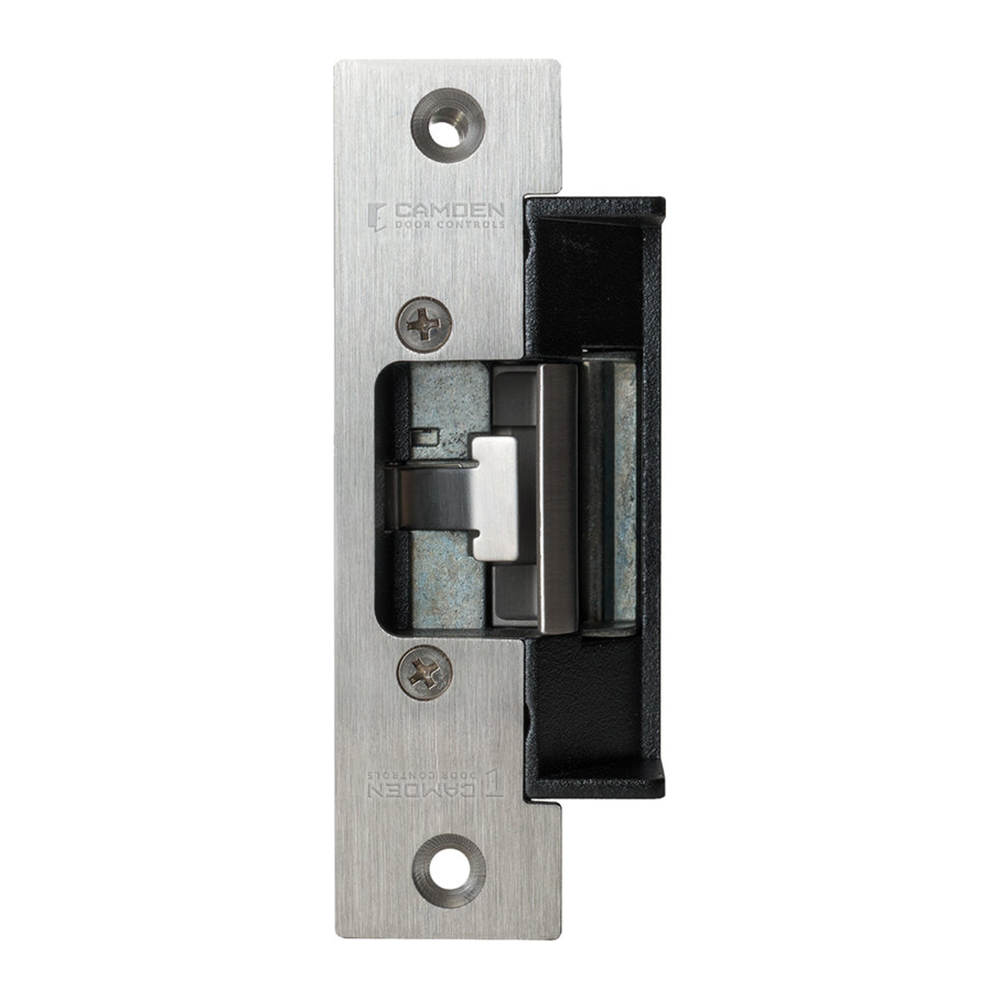

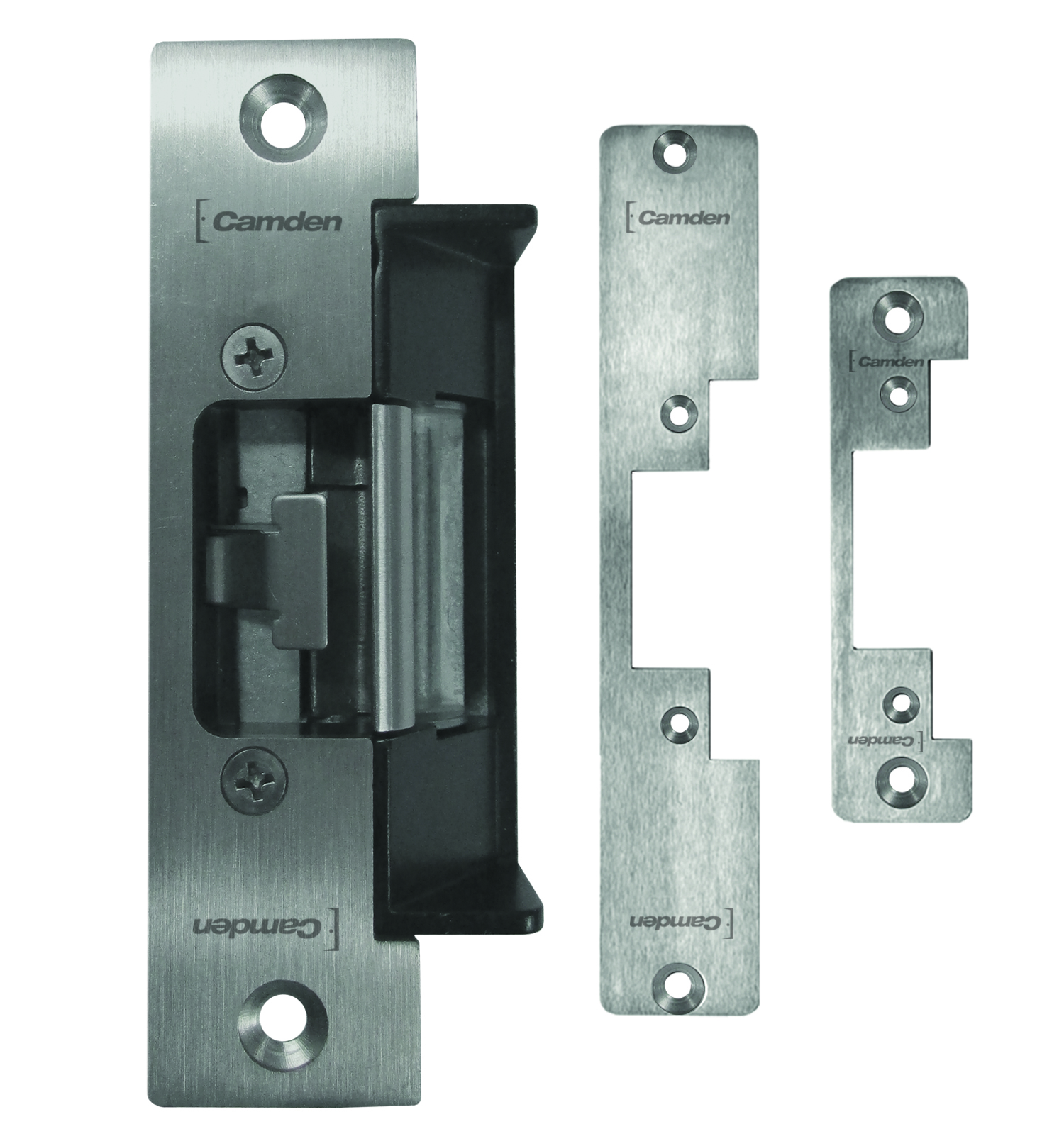

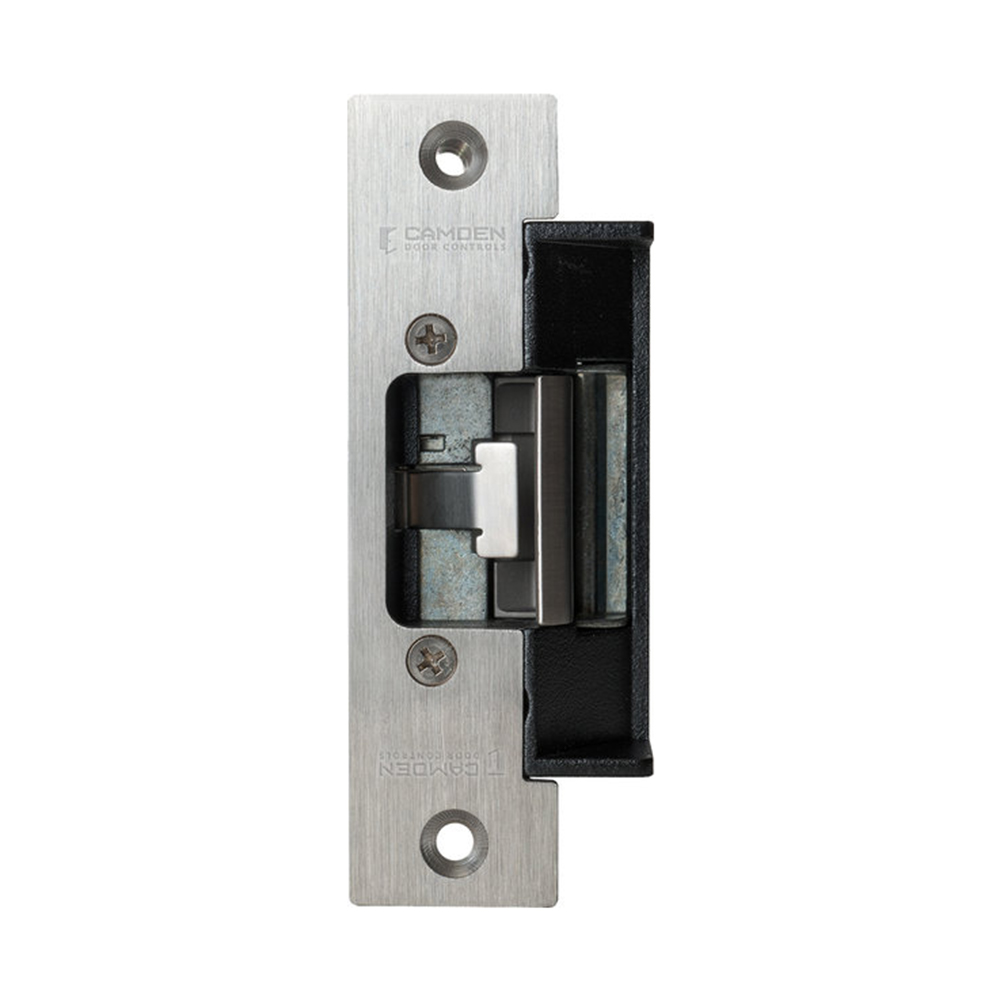

| CX-ED1079 with 3 Faceplates (CX-ESP1B, CX-ESP3B, & CX-ESP4B) |
CX-ED1079 with 3 Faceplates (CX-ESP1B, CX-ESP3B, & CX-ESP4B)
|
El CX-ED1079 (perfil bajo, para proyección de cerrojo de 5/8") y CX-ED1079D (profundidad estándar, para proyección de cerrojo de 3/4"), los recibidores ANSI de grado 1 'universales' ofrecen un rendimiento 'universal' con 12 /24 V CA/CC y operación a prueba de fallas/a prueba de fallas, y tiene placa frontal horizontal/ajuste del cuerpo. Ambos modelos tienen monitoreo de pestillo opcional. |
|
|
|
|
|
CX-ED1079 Installation Video
|
[ X ] |
|
|
|
|
| CX-ED1079 Installation Video |
|
|
|
| Product Line Overview Presentation |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Dormakaba (RCI)
|
L65U
|
CX-ED1079
|
|
|
S65U
|
CX-ED1079D
|
|
HES
|
5000
|
CX-ED1079
|
|
|
5200
|
CX-ED1079D
|
|
Locknetics
|
CS-750
|
CX-ED1079D
|
|
|
CS450-LBM-32D
|
CX-ED1079
|
|
Trine
|
4200
|
CX-ED1079D
|
|
Von Duprin
|
4200
|
CX-ED1079
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
VÍDEOS |
|
|
-
Entrada de pestillo central para cerraduras cilíndricas y de embutir.
-
Seleccionable 12/24 c.a/c.c
-
Operación seleccionable apertura/cierre en caso de fallos
-
Ajustabilidad horizontal de la placa frontal/cuerpo de la cerradura
-
Incluye 3 placas de presión de acero inoxidable: ANSI cuadrada, ANSI redonda y marco de puerta metálico hueco y de madera
-
Operación en funcionamiento continuo
-
Bilateral
-
Garantía de 5 años
-
CX-ED1079:
CX-ED1079, perfil bajo. Proyección del cerrojo de 1/2" a 5/8" (alcance)
-
CX-ED1079D:
CX-ED1079D, Estándar. Profundidad. Proyección del cerrojo de 5/8" a 3/4" (alcance)
| voltaje: |
12/24V AC/DC
|
| Consumo de Corriente: |
260 mA a 12 VCC
150 mA a 24 VCC
|
| Fuerza Estática: |
1.500 lbs
|
| Resistencia Dinámica: |
70 pies-libras
|
| Resistencia: |
1.000.000 ciclos (Probado en fábrica)
250.000 ciclos (comprobado UL)
|
| Modo: |
Seleccionable apertura
cierre en caso de fallas
|
| Operación: |
AC - Zumbido
DC- Silencioso
|
| Rendimiento: |
Continuo
|
| Monitor del Pestillo: |
Sí
|
| Dimensiones: |
|
CX-ED1079:
|
CX-ED1079:
3-3/8" de alto x 1-3/4" de ancho x 1-7/32" de profundidad
(86 mm x 44 mm x 31 mm)
CX-ED1079D:
3-3/8" de alto x 1-3/4" de ancho x 1-3/8" de profundidad
(86 mm x 44 mm x 35 mm)
|
| |
CX-ED1079 Installation Video
|
|
|
|
Modelo
click to expand section
|
Descripción |
|
|
Net Cost
|
|
CX-ED1079
Cerradero eléctrico 'universal' de bajo perfil de grado 1, cerrojo 'Univ', alcance de 1/2" a 5/8", 12/24 V CA/CC, operación a prueba de fallas/a prueba de fallas, ajuste horizontal y 3 placas frontales de acero inoxidable (CX -ESP1B, CX-ESP3B y CX-ESP4B)
EDI DATA, APPROVALS
|
|
Cerradero eléctrico 'universal' de bajo perfil de grado 1, cerrojo 'Univ', alcance de 1/2" a 5/8", 12/24 V CA/CC, operación a prueba de fallas/a prueba de fallas, ajuste horizontal y 3 placas frontales de acero inoxidable (CX -ESP1B, CX-ESP3B y CX-ESP4B)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454193445
|
|
CX-ED1079D
Cerradura eléctrica 'universal' de grado 1 de profundidad estándar, alcance de 5/8" a 3/4", 12/24 V CA/CC, operación a prueba de fallas/a prueba de fallas, ajuste horizontal y 3 placas frontales de acero inoxidable (CX-ESP1B, CX- ESP3B y CX-ESP4B)
EDI DATA, APPROVALS
|
|
Cerradura eléctrica 'universal' de grado 1 de profundidad estándar, alcance de 5/8" a 3/4", 12/24 V CA/CC, operación a prueba de fallas/a prueba de fallas, ajuste horizontal y 3 placas frontales de acero inoxidable (CX-ESP1B, CX- ESP3B y CX-ESP4B)
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454193452
|
|
CX-ED1079DL
Profundidad estándar Grado 1 'Universal' Profundidad estándar Grado 1 'Universal'
EDI DATA, APPROVALS
|
|
Profundidad estándar Grado 1 'Universal' Profundidad estándar Grado 1 'Universal'
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454179920
|
| |
Cerraduras eléctricas
click to expand section
|
|
Net Cost
|
|
CX-ED1079L
Perfil bajo Grado 1 'Universal' Perfil bajo Grado 1 'Universal'
EDI DATA, APPROVALS
|
|
Perfil bajo Grado 1 'Universal' Perfil bajo Grado 1 'Universal'
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 3.25"L x 10.51"W x 2.25"H
Weight: 1.25lbs.
UPC:670454179913
|
| |
|
PLACAS FRONTALES PARA HUELGAS: Incluidas
click to expand section
|
|
Net Cost
|
|
CX-ESP1B
ANSI Cuadrado, 4 7/8" X 1 1/4", acero inoxidable
EDI DATA, APPROVALS
|
|
ANSI Cuadrado, 4 7/8" X 1 1/4", acero inoxidable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180155
|
|
CX-ESP3B
Puerta metálica hueca, 6 7/8" x 1 1/4", acero inoxidable
EDI DATA, APPROVALS
|
|
Puerta metálica hueca, 6 7/8" x 1 1/4", acero inoxidable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180179
|
|
CX-ESP4B
Puerta de madera, 7 15/16" x 1 7/16", acero inoxidable
EDI DATA, APPROVALS
|
|
Puerta de madera, 7 15/16" x 1 7/16", acero inoxidable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180186
|
| |
|
Placa frontal: Adicional
click to expand section
|
|
Net Cost
|
|
|
CX-ESP2B
ANSI redondo, 4 7/8" x 1 1/4", acero inoxidable
EDI DATA, APPROVALS
|
|
ANSI redondo, 4 7/8" x 1 1/4", acero inoxidable
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454180162
|
| |
|
Soportes de extensión de labios
click to expand section
|
|
Net Cost
|
|
|
CX-ED-LIP1
Extensión de labio de 1" (25,40 mm) para cerraduras hembra series CX-ED1079 y CX-ED-2079
EDI DATA, APPROVALS
|
|
Extensión de labio de 1" (25,40 mm) para cerraduras hembra series CX-ED1079 y CX-ED-2079
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454182432
|
|
|
CX-ED-LIP2
Extensión de labio de 2" (50,80 mm) para cerraduras hembra series CX-ED1079 y CX-ED-2079
EDI DATA, APPROVALS
|
|
Extensión de labio de 2" (50,80 mm) para cerraduras hembra series CX-ED1079 y CX-ED-2079
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454182449
|
| |
|

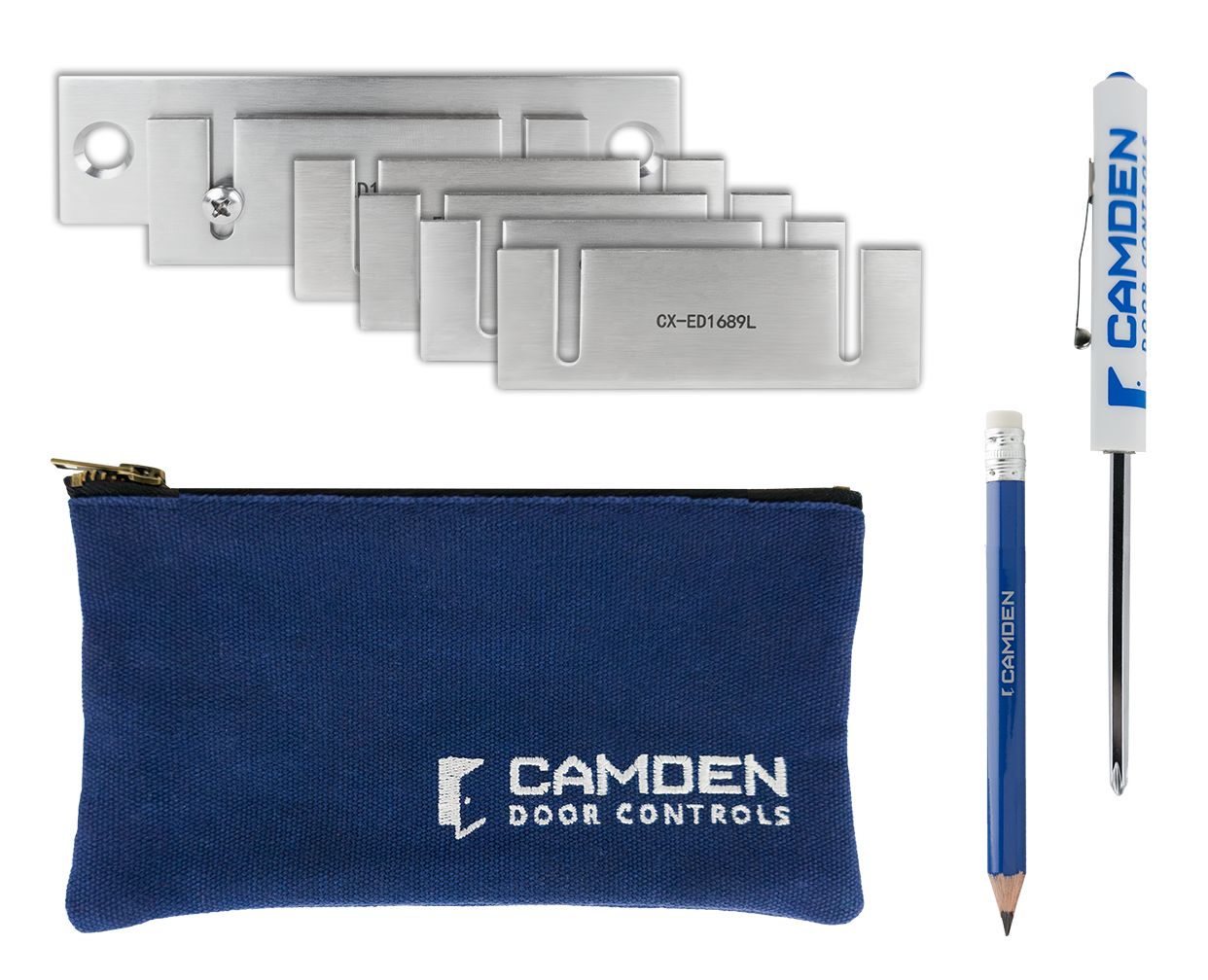

Plantillas de corte
click to expand section
|
|
Net Cost
|
|
CX-JIG1
Plantilla de corte de enrutador para CX-ED1079L Strike, placa frontal redonda ANSI (CX-ESP2B), boquilla de 1/4" y broca de enrutador de 1/8"
EDI DATA, APPROVALS
|
|
Plantilla de corte de enrutador para CX-ED1079L Strike, placa frontal redonda ANSI (CX-ESP2B), boquilla de 1/4" y broca de enrutador de 1/8"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454187963
|
|
CX-JIG2
Plantilla de corte de enrutador para CX-ED1079L Strike, placas frontales de puerta de metal hueco (CX-ESP3B), pinza de 1/4" y broca de enrutador de 1/8"
EDI DATA, APPROVALS
|
|
Plantilla de corte de enrutador para CX-ED1079L Strike, placas frontales de puerta de metal hueco (CX-ESP3B), pinza de 1/4" y broca de enrutador de 1/8"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454187970
|
|
|
CX-JIG3
Plantilla de corte de enrutador para CX-ED1079DL Strike, placas frontales redondas ANSI (CX-ESP2B), pinza de 1/4" y broca de enrutador de 1/8"
EDI DATA, APPROVALS
|
|
Plantilla de corte de enrutador para CX-ED1079DL Strike, placas frontales redondas ANSI (CX-ESP2B), pinza de 1/4" y broca de enrutador de 1/8"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454187987
|
|
|
CX-JIG4
Plantilla de corte de enrutador para CX-ED1079DL Strike, placas frontales de puerta de metal hueco (CX-ESP3B), boquilla de 1/4" y broca de enrutador de 1/8"
EDI DATA, APPROVALS
|
|
Plantilla de corte de enrutador para CX-ED1079DL Strike, placas frontales de puerta de metal hueco (CX-ESP3B), boquilla de 1/4" y broca de enrutador de 1/8"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454187994
|
|
|
CX-JIG5
Plantilla de corte de enrutador para contrafuertes CX-ED1079L y CX-ED1079DL, placas frontales de puertas metálicas ANSI y huecas, pinza de 1/4" y broca de enrutador de 1/8"
EDI DATA, APPROVALS
|
|
Plantilla de corte de enrutador para contrafuertes CX-ED1079L y CX-ED1079DL, placas frontales de puertas metálicas ANSI y huecas, pinza de 1/4" y broca de enrutador de 1/8"
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: "L x "W x "H
Weight: lbs.
UPC:670454188007
|
| |
|
