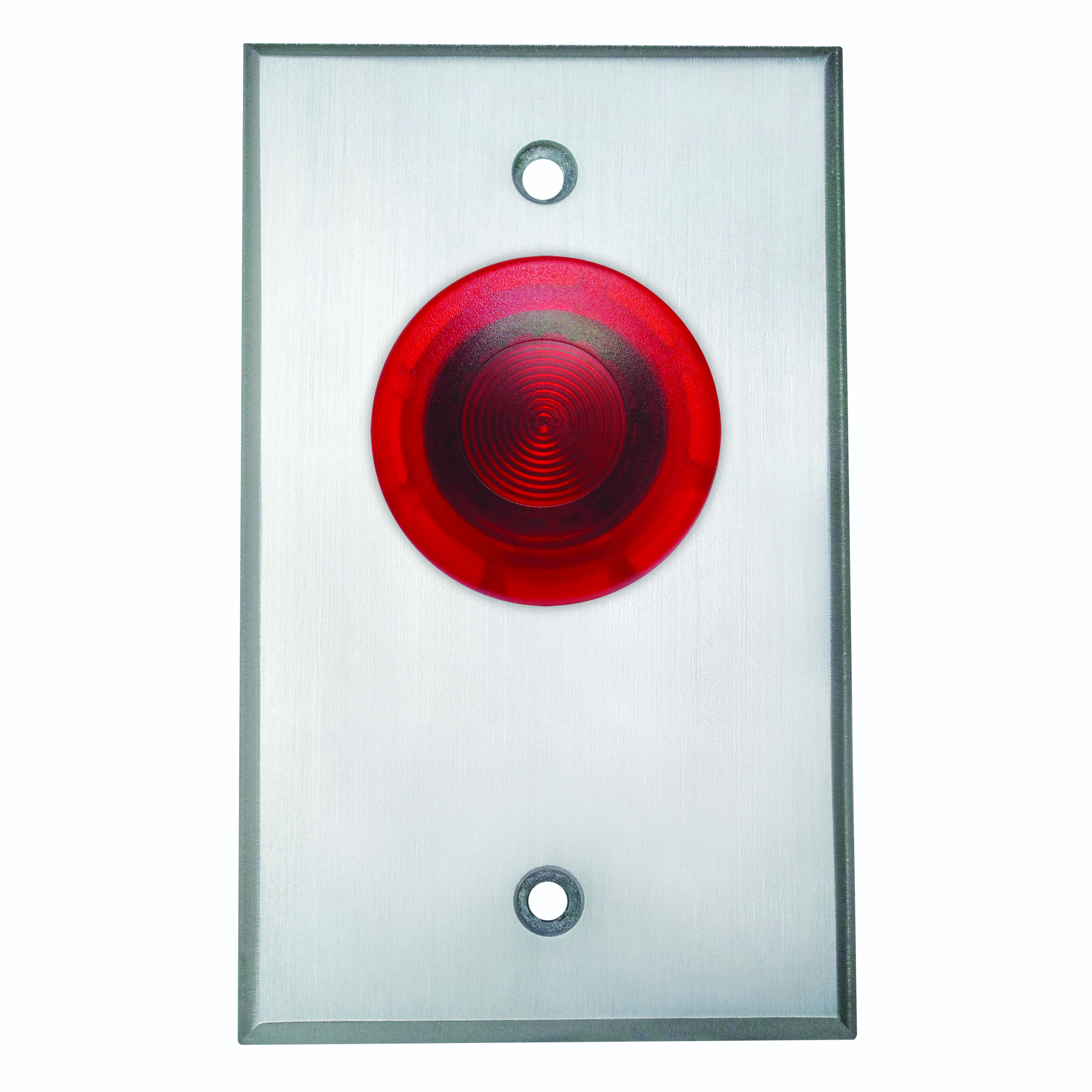

CM-3000R, Single Gang Illuminated Mushroom Pushbutton
|
|
Los botones pulsadores de seta de la serie CM-3000 son botones pulsadores de alta resistencia diseñados para aplicaciones industriales y comerciales. Los botones tienen 1-5/8" (40 mm) de diámetro y están disponibles en rojo o verde. Iluminación LED brillante con larga vida útil.
|
|
|

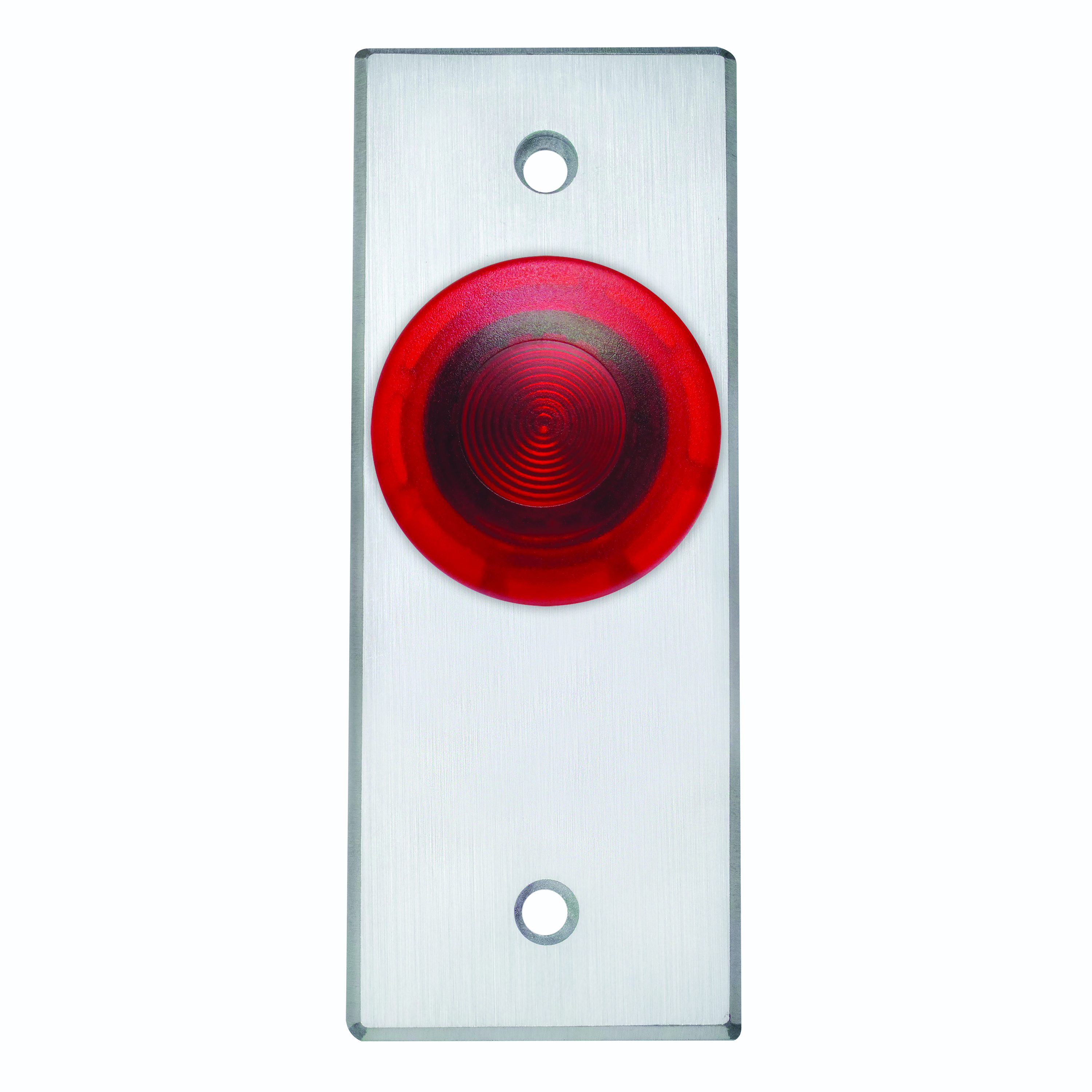

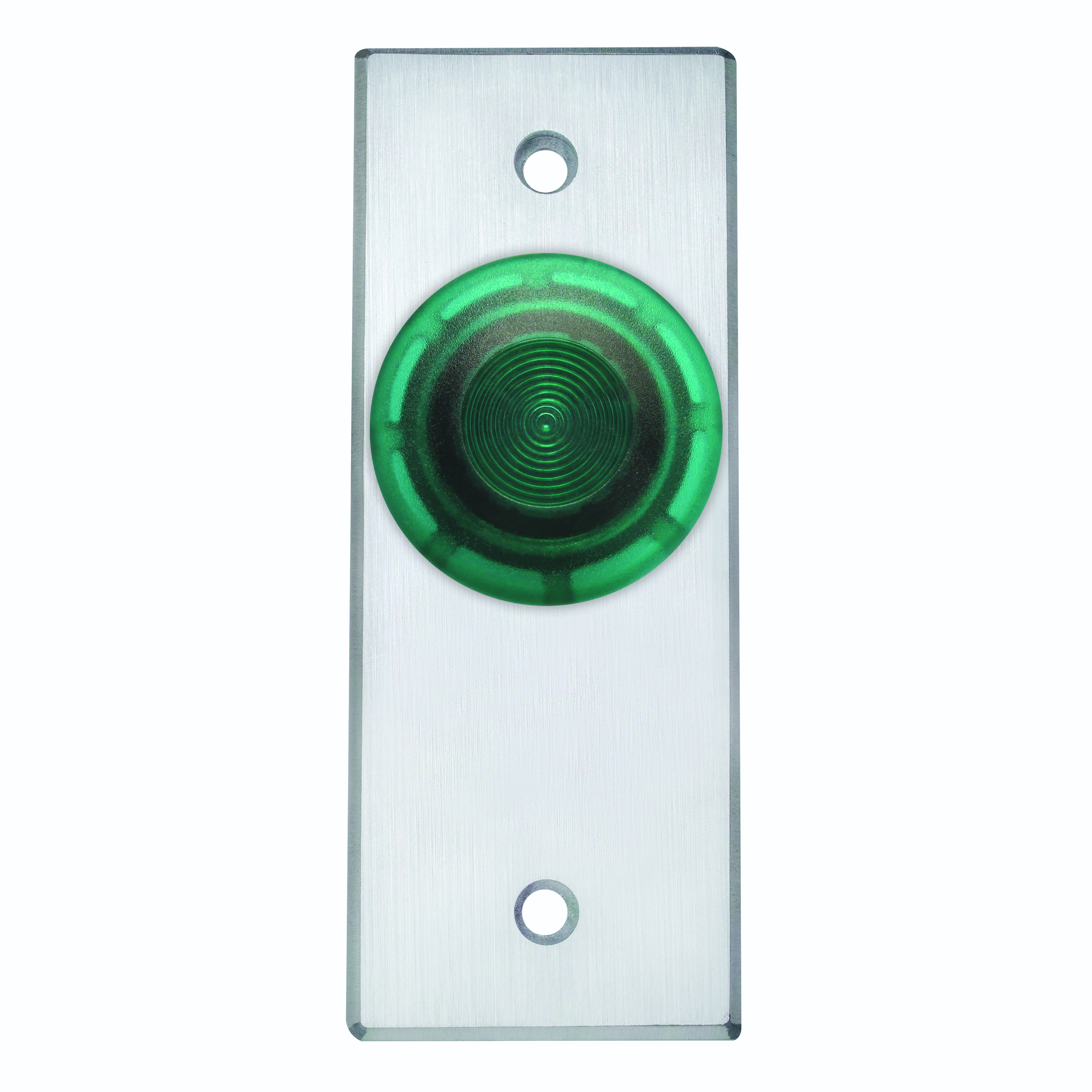

| CM-3100R Narrow Illuminated Mushroom Pushbutton |
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for single gang models |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-56R
|
CM-3000, CM-xxxR
|
|
Securitron
|
PB
|
CM-3000GE-7024
|
|
|
PBA
|
CM-3030GE-7024
|
|
|
| CM-3000R, Single Gang Illuminated Mushroom Pushbutton |
CM-3000R, Single Gang Illuminated Mushroom Pushbutton
|
Los botones pulsadores de seta de la serie CM-3000 son botones pulsadores de alta resistencia diseñados para aplicaciones industriales y comerciales. Los botones tienen 1-5/8" (40 mm) de diámetro y están disponibles en rojo o verde. Iluminación LED brillante con larga vida útil. |
|
|
|
|
|
|
| CM-3100R Narrow Illuminated Mushroom Pushbutton |
|
|
|
|
| CM-CPC1 Flush mount weather and vandal resistant cover available for single gang models |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Alarm Controls
|
TS-56R
|
CM-3000, CM-xxxR
|
|
Securitron
|
PB
|
CM-3000GE-7024
|
|
|
PBA
|
CM-3030GE-7024
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
Botones grandes iluminados en rojo o verde de 1-5/8"
-
Placa frontal de aluminio moldado de 1/4" de espesor
-
Iluminación LED para años de servicio sin problemas
-
Aplicaciones interiores o exteriores
-
3 años de garantía con reemplazo '2 por 1'
| voltaje: |
12/24 VDC
|
| Capacidad de Contactos: |
6 A a 30 VCC
|
| Acabado estándar: |
Aluminio escariado
|
| Dimensiones: |
|
CM-3000:
|
CM-3000:
4-1/2" x 2-3/8" x 2-7/8"
(114 mm x 70 mm x 72 mm)
CM-3100:
4-1/2" x 1-3/4" x 2-7/8"
(114 mm x 44 mm x 72 mm)
|
| |
|
|
|
PLACA SIMPLE
click to expand section
|
|
Net Cost
|
|
CM-3000
BOTÓN DE RETORNO, N/O, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
BOTÓN DE RETORNO, N/O, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.65lbs.
|
|
|
CM-3010
BOTÓN DE RETORNO, N/C, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
BOTÓN DE RETORNO, N/C, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.65lbs.
|
|
|
CM-3020
Botón de retorno por resorte, momentáneo N/O y N/C
EDI DATA, APPROVALS
|
|
Botón de retorno por resorte, momentáneo N/O y N/C
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.65lbs.
|
|
|
CM-3030
BOTÓN PULSAR/TIRAR, N/O, SOSTENIDO
EDI DATA, APPROVALS
|
|
BOTÓN PULSAR/TIRAR, N/O, SOSTENIDO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.65lbs.
|
|
|
CM-3040
BOTÓN PULSAR/TIRAR, N/C, SOSTENIDO
EDI DATA, APPROVALS
|
|
BOTÓN PULSAR/TIRAR, N/C, SOSTENIDO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.65lbs.
|
|
|
CM-3050
BOTÓN PULSAR/TIRAR, N/O y N/C, SOSTENIDO
EDI DATA, APPROVALS
|
|
BOTÓN PULSAR/TIRAR, N/O y N/C, SOSTENIDO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.65lbs.
|
| |
|
PLACA ESTRECHA
click to expand section
|
|
Net Cost
|
|
CM-3100
BOTÓN DE RETORNO, N/O, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
BOTÓN DE RETORNO, N/O, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 4.00"L x 3.00"W x 4.75"H
Weight: 0.62lbs.
|
|
|
CM-3110
BOTÓN DE RETORNO, N/C, MOMENTÁNEO
EDI DATA, APPROVALS
|
|
BOTÓN DE RETORNO, N/C, MOMENTÁNEO
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.6lbs.
|
|
|
CM-3120
Botón de retorno por resorte, N/A y N/C, momentáneo
EDI DATA, APPROVALS
|
|
Botón de retorno por resorte, N/A y N/C, momentáneo
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.6lbs.
|
|
|
CM-3130
Pulsador/pulsador, N/O, mantenido, 12 V
EDI DATA, APPROVALS
|
|
Pulsador/pulsador, N/O, mantenido, 12 V
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.6lbs.
|
|
|
CM-3140
Pulsador/tirador, N/C, mantenido, 12 V
EDI DATA, APPROVALS
|
|
Pulsador/tirador, N/C, mantenido, 12 V
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.6lbs.
|
|
|
CM-3150
Pulsador/tirador, N/A y N/C, mantenido, 12 V
EDI DATA, APPROVALS
|
|
Pulsador/tirador, N/A y N/C, mantenido, 12 V
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 2.50"L x 3.25"W x 4.75"H
Weight: 0.6lbs.
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| BUTTON COLOR OPTIONS |
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| BUTTON GRAPHIC OPTIONS |
 |
| FACEPLATE OPTIONS |
|
| Botón Opciones del Color: |
|
Net Cost |
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
|
CM-xxx/2
Agregue /2 al # del modelo para símbolo negro 'SILLA DE RUEDAS'
|
Agregue /2 al # del modelo para símbolo negro 'SILLA DE RUEDAS'
|
|
|
|
|
CM-xxx/3
Agregue /3 al # del modelo para 'PULSE PARA ABRIR', texto negro
|
Agregue /3 al # del modelo para 'PULSE PARA ABRIR', texto negro
|
|
|
|
|
CM-xxx/3F
Nota: Existencias limitadas disponibles. Para saber las cantidades en existencia, llame a servicio al cliente. |
Nota: Existencias limitadas disponibles. Para saber las cantidades en existencia, llame a servicio al cliente.
|
|
|
|
|
CM-xxx/3S
Agregar /3S al # del modelo para 'PULSE PARA ABRIR', negro
|
Agregar /3S al # del modelo para 'PULSE PARA ABRIR', negro
|
|
|
|
|
CM-xxx/4
Agregue /4 al # del modelo para símbolo 'SILLA DE RUEDAS' y 'PULSE PARA ABRIR', negro
|
Agregue /4 al # del modelo para símbolo 'SILLA DE RUEDAS' y 'PULSE PARA ABRIR', negro
|
|
|
|
|
CM-xxx/7
Agregue /7 al # del modelo para texto negro 'PULSE PARA SALIR'
|
Agregue /7 al # del modelo para texto negro 'PULSE PARA SALIR'
|
|
|
|
|
CM-xxx/7F
Agregue /7F al # del modelo para 'POUSSEZ POUR SORTIR' negro
|
Agregue /7F al # del modelo para 'POUSSEZ POUR SORTIR' negro
|
|
|
|
|
CM-xxx/8
Agregue /8 al # del modelo para texto negro 'PULSE PARA CERRAR'
|
Agregue /8 al # del modelo para texto negro 'PULSE PARA CERRAR'
|
|
|
| Opciones de Grabado Gráfico en Botones |
|
Net Cost |
|
|
CM-xxxE
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
|
|
|
|
CM-xxxES
Agregue ES al # del producto para palabras SALIR y SORTIE grabadas (en blanco)
|
Agregue ES al # del producto para palabras SALIR y SORTIE grabadas (en blanco)
|
|
|
|
|
CM-xxxS
Añadir S al # de producto para SORTIE grabada (en blanco)
|
Añadir S al # de producto para SORTIE grabada (en blanco)
|
|
|
|
|
CM-xxxESA
Añadir ESA al # de producto para las palabras grabadas EXIT y SALIDA (en blanco)
|
Añadir ESA al # de producto para las palabras grabadas EXIT y SALIDA (en blanco)
|
|
|
|
|
CM-xxxH
Añadir H al # de producto para silla de ruedas símbolo grabado (en blanco)
|
Añadir H al # de producto para silla de ruedas símbolo grabado (en blanco)
|
|
|
|
|
CM-xxxSA
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
|
|
| Acabados de placas |
|
Net Cost |
|
|
CM-xxx-BZ
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
|
|
|
|
COMPATIBLE MOUNTING BOXES
|
|
|
Click to expand section
|
|
 |
| MOUNTING BOXES & ACCESSORIES |
|
| Mounting Boxes & Accessories: Jamba/Estrecha |
|
Net Cost |
|
CM-23D
Caja de superficie, profunda: para conexión inalámbrica. Cajas de jamba estrecha para interruptores serie 3100
|
Caja de superficie, profunda: para conexión inalámbrica. Cajas de jamba estrecha para interruptores serie 3100
|
|
|
| Mounting Boxes & Accessories: Simple |
|
Net Cost |
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. Cajas de banda sencilla para interruptores serie 3000
|
|
|
|
|
|
