| CM-54, CM-55 & CM-57 Series Illuminated Push Plate Enclosures & Kits |

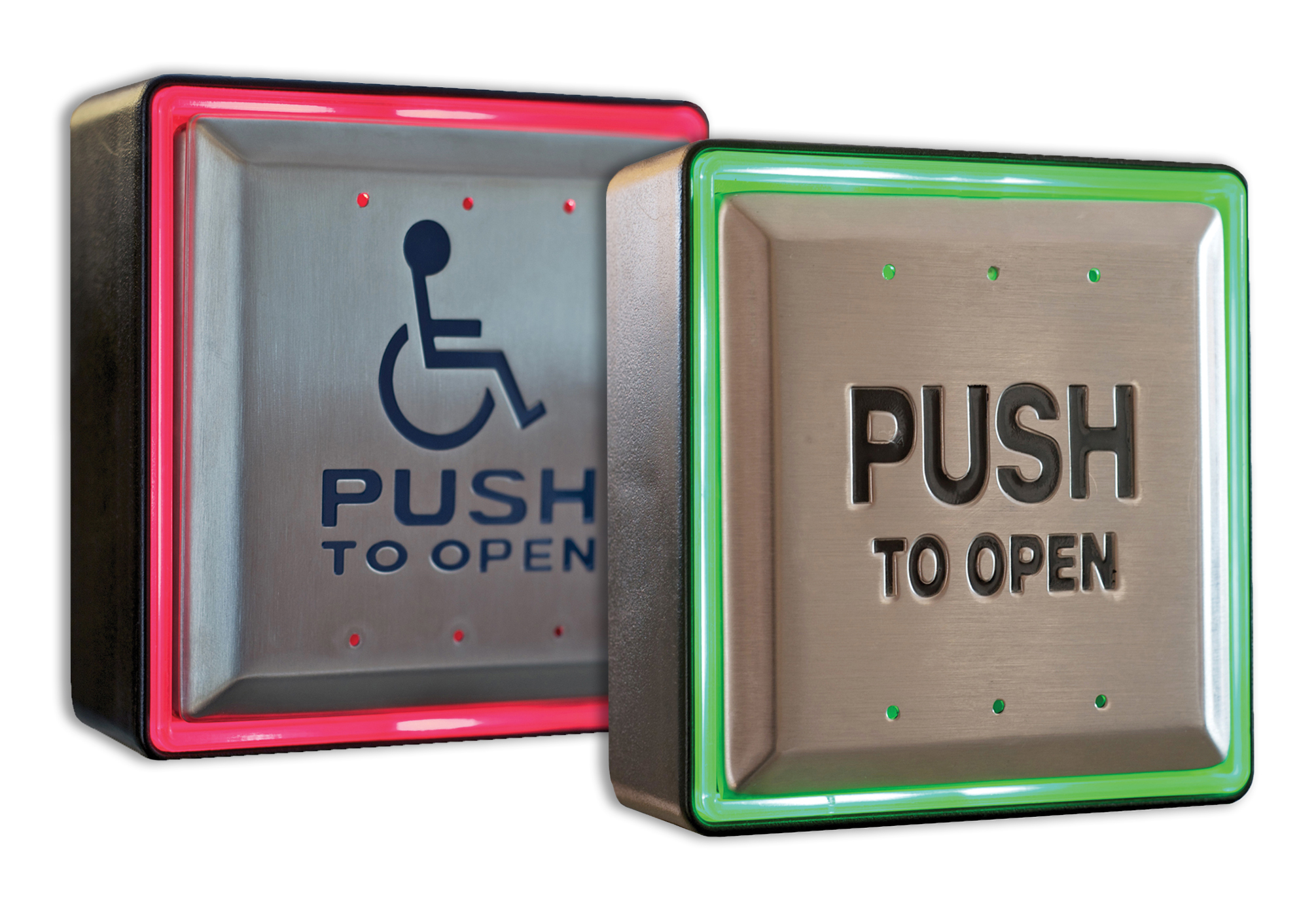

CM-54, CM-55 & CM-57 Series Illuminated Push Plate Enclosures & Kits
|
|

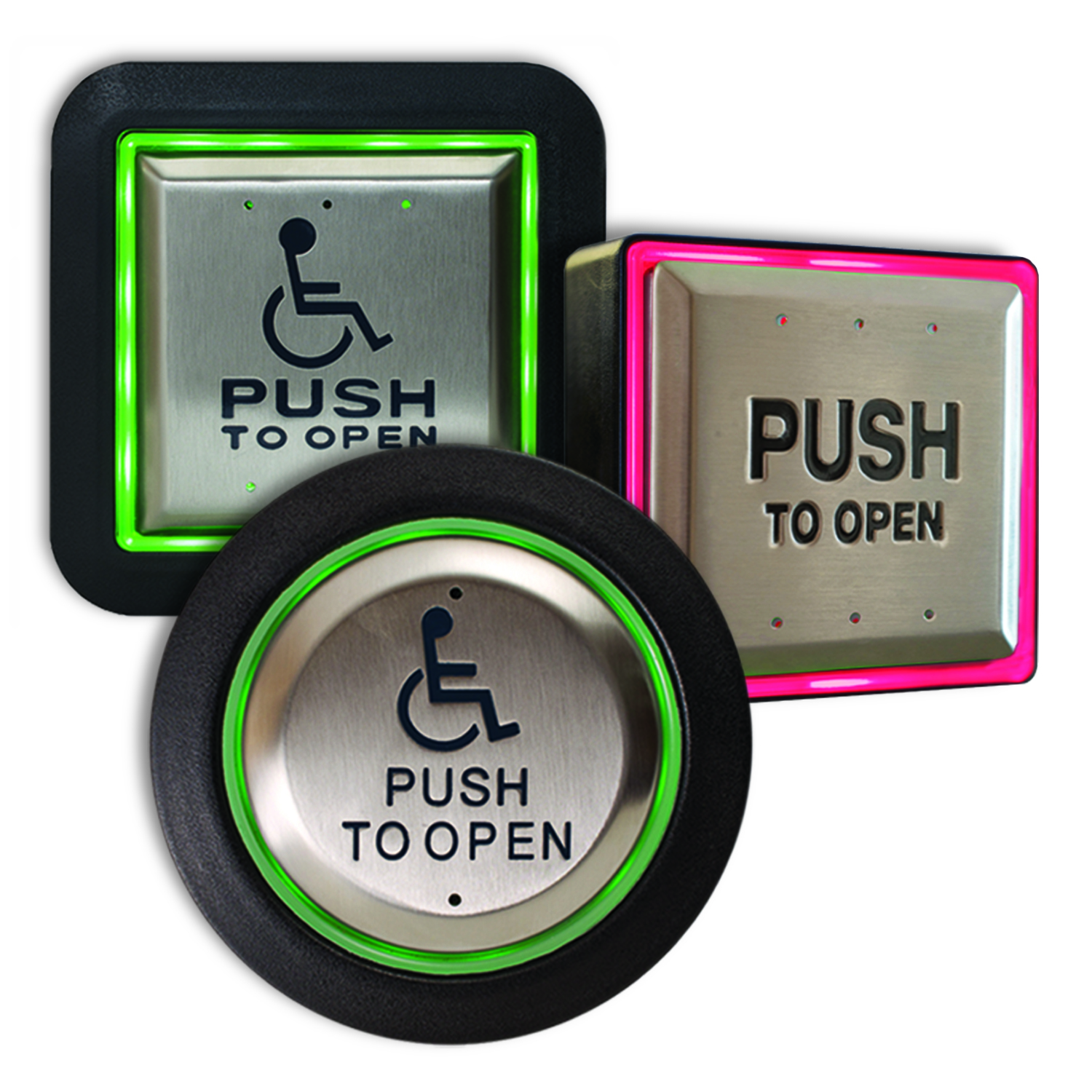

Aura ™ CM-54 (cuadrado de superficie) CM-55 (cuadrado empotrado) y CM-57 (redondo empotrado) iluminados Los gabinetes de placa de empuje y los juegos de interruptores brindan alta visibilidad y mayor comodidad para el usuario en puertas automáticas que cumplen con ADA y otras aplicaciones. Los modelos iluminados 'i' y 'GR' ofrecen características: selección de la activación del color de la retroiluminación, un zumbador que confirma la activación del interruptor y contactos en forma de "C" que se utilizan para cambiar su dispositivo.
Aura™ las cajas de montaje iluminadas son compatibles con la gama más amplia de interruptores de placa de empuje totalmente activos de 4-1/2" en la industria Las opciones incluyen una selección completa de diseños gráficos estándar y personalizados, 9 acabados arquitectónicos (incluidos latón pulido y bronce) , herméticos y resistentes a la intemperie. Gráficos del kit de interruptor de placa de empuje CM-40, CM-45 y CM-46:
La 'X' en los números de modelo del kit de interruptor iluminado indica la opción gráfica estándar. Las opciones gráficas '1', '2', '3', '4' y '8' no tienen costo adicional. Para opciones gráficas adicionales de CM-40, CM-45 y CM-46, agregue la lista de $30.00.
Aura™ Letreros de control de baños:
Agregar sufijo a Aura™ kit de interruptores para agregar un letrero de baño instructivo. Para solicitar el letrero de baño por separado, agregue el prefijo 'CM-' al número de opción (p. ej.: CM-SE1) Lazerpoint RF™ Compatible con conexión inalámbrica:
Aura™ Los gabinetes de interruptores de placa de empuje iluminados están diseñados para admitir Lazerpoint RF™ transmisores inalámbricos. Los interruptores iluminados Aura!" requieren alimentación de 12/24 V. Nota: Contactos DPDT: CM-40, CM-45 o CM-46 La opción 'DP' no puede usarse con Aura™ recintos iluminados.
|
|
|
| Blog Post | New Accessibility Symbol |
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Locknetics
|
PPH-200-LED
|
|
|
|
| CM-54, CM-55 & CM-57 Series Illuminated Push Plate Enclosures & Kits |
CM-54, CM-55 & CM-57 Series Illuminated Push Plate Enclosures & Kits
|
Aura ™ CM-54 (cuadrado de superficie) CM-55 (cuadrado empotrado) y CM-57 (redondo empotrado) iluminados Los gabinetes de placa de empuje y los juegos de interruptores brindan alta visibilidad y mayor comodidad para el usuario en puertas automáticas que cumplen con ADA y otras aplicaciones. Los modelos iluminados 'i' y 'GR' ofrecen características: selección de la activación del color de la retroiluminación, un zumbador que confirma la activación del interruptor y contactos en forma de "C" que se utilizan para cambiar su dispositivo.
Aura™ las cajas de montaje iluminadas son compatibles con la gama más amplia de interruptores de placa de empuje totalmente activos de 4-1/2" en la industria Las opciones incluyen una selección completa de diseños gráficos estándar y personalizados, 9 acabados arquitectónicos (incluidos latón pulido y bronce) , herméticos y resistentes a la intemperie. |
Gráficos del kit de interruptor de placa de empuje CM-40, CM-45 y CM-46:
La 'X' en los números de modelo del kit de interruptor iluminado indica la opción gráfica estándar. Las opciones gráficas '1', '2', '3', '4' y '8' no tienen costo adicional. Para opciones gráficas adicionales de CM-40, CM-45 y CM-46, agregue la lista de $30.00.
Aura™ Letreros de control de baños:
Agregar sufijo a Aura™ kit de interruptores para agregar un letrero de baño instructivo. Para solicitar el letrero de baño por separado, agregue el prefijo 'CM-' al número de opción (p. ej.: CM-SE1) Lazerpoint RF™ Compatible con conexión inalámbrica:
Aura™ Los gabinetes de interruptores de placa de empuje iluminados están diseñados para admitir Lazerpoint RF™ transmisores inalámbricos. Los interruptores iluminados Aura!" requieren alimentación de 12/24 V. Nota: Contactos DPDT: CM-40, CM-45 o CM-46 La opción 'DP' no puede usarse con Aura™ recintos iluminados. |
|
|
|
|
| Blog Post | New Accessibility Symbol |
|
|
COMPETITIVE MODELS
|
|
|
|
This product series is generally equivalent to the following competitive model(s):
|
| Fabricante |
Part Number |
Camden Part Number |
|
Locknetics
|
PPH-200-LED
|
|
| |
|
| CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
Caja iluminada de montaje en superficie y empotrada, compatible con cualquier interruptor de placa de presión CM-40, CM-45 o MC-46 'All Active'
-
Tecnología LED de elta eficiencia
-
Mejora la visibilidad del interruptor, uncluso a la luz del día
-
Fabricación en policarbonato resistente a fuego e impactos
-
Seleccionable 12/24 c.a/c.c
| voltaje: |
12 or 24V AC/DC
|
| Capacidad de Contactos: |
3 A a 30 VCC
|
| Acústico: |
85 decibelios
|
| Consumo de Corriente: |
|
CM-54i,
CM-55i:
|
CM-54i/CM-55i: 130 mA.
CM-54GR: 110 mA.
|
| |
| Lúmina: |
Azul: 1500 MCD,
Rojo: 5760 MCD, Verde: 3780 MCD
|
| Tipo de Contacto: |
|
CM-54i,
CM055i,
CM-57GR:
|
CM-54i/CM055i/CM-57GR: 1 SPDT Forma 'C'
|
| |
| Dimensiones: |
|
CM-54i:
|
CM-54: 5-1/4" x 5-1/4" x 2-1/8"
(133 mm x 133 mm x 54 mm)
CM-55 : 6-1/2" x 6-1/2" x 2"
(165 mm x 165 mm x 51 mm)
CM-57: 6-5/8 "Diámetro x 2"
(168 mm x 51 mm)
|
| |
|
|
|
CARCASAS ILUMINADAS AURA
click to expand section
|
|
Net Cost
|
|

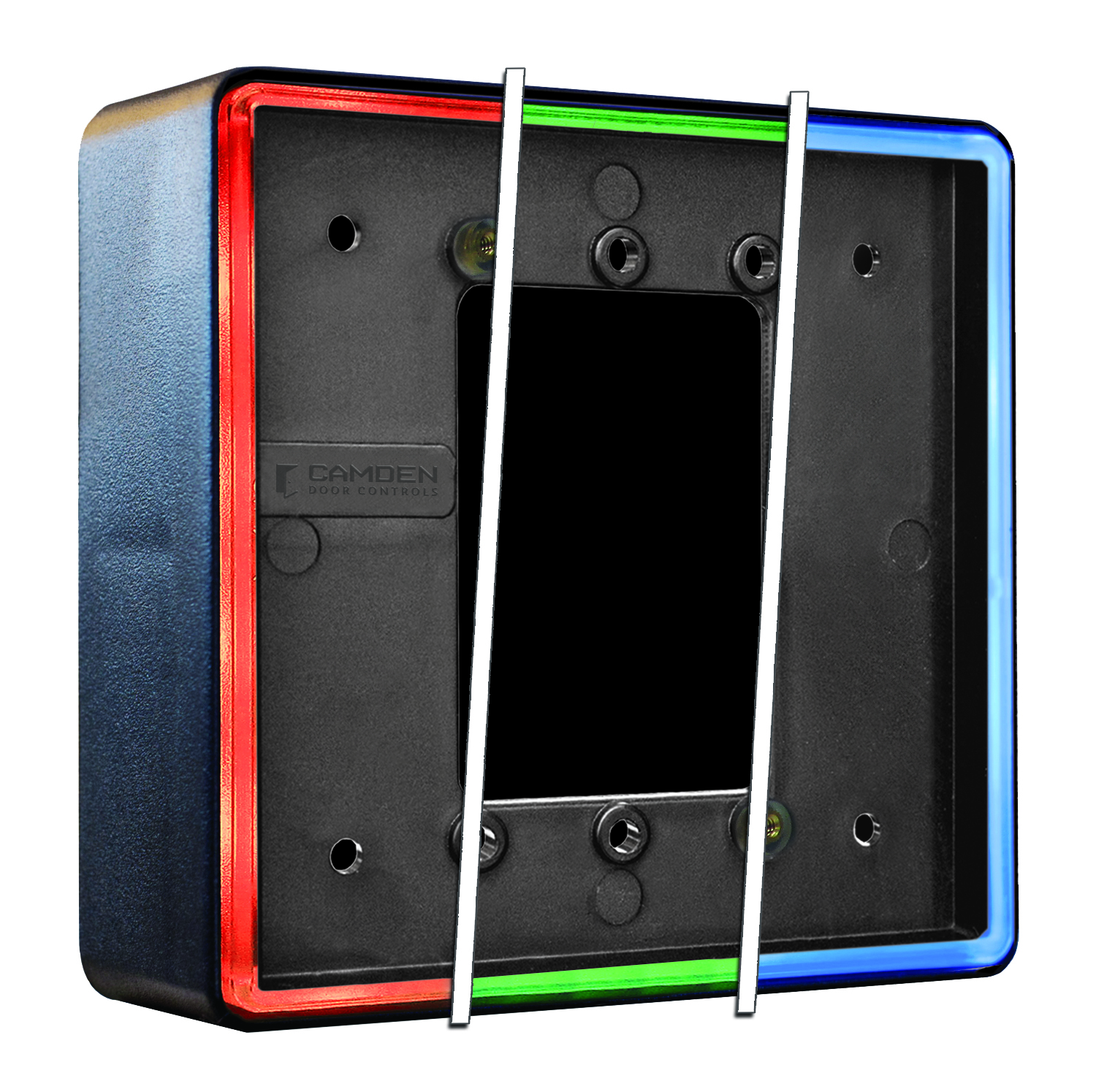

CM-54I
Superficie, cuadrado de 4-1/2", ROJO/VERDE/AZUL, con sirena, caja de montaje
EDI DATA, APPROVALS
|
|
Superficie, cuadrado de 4-1/2", ROJO/VERDE/AZUL, con sirena, caja de montaje
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 4"H
Weight: 0.6lbs.
UPC:670454184849
|
|

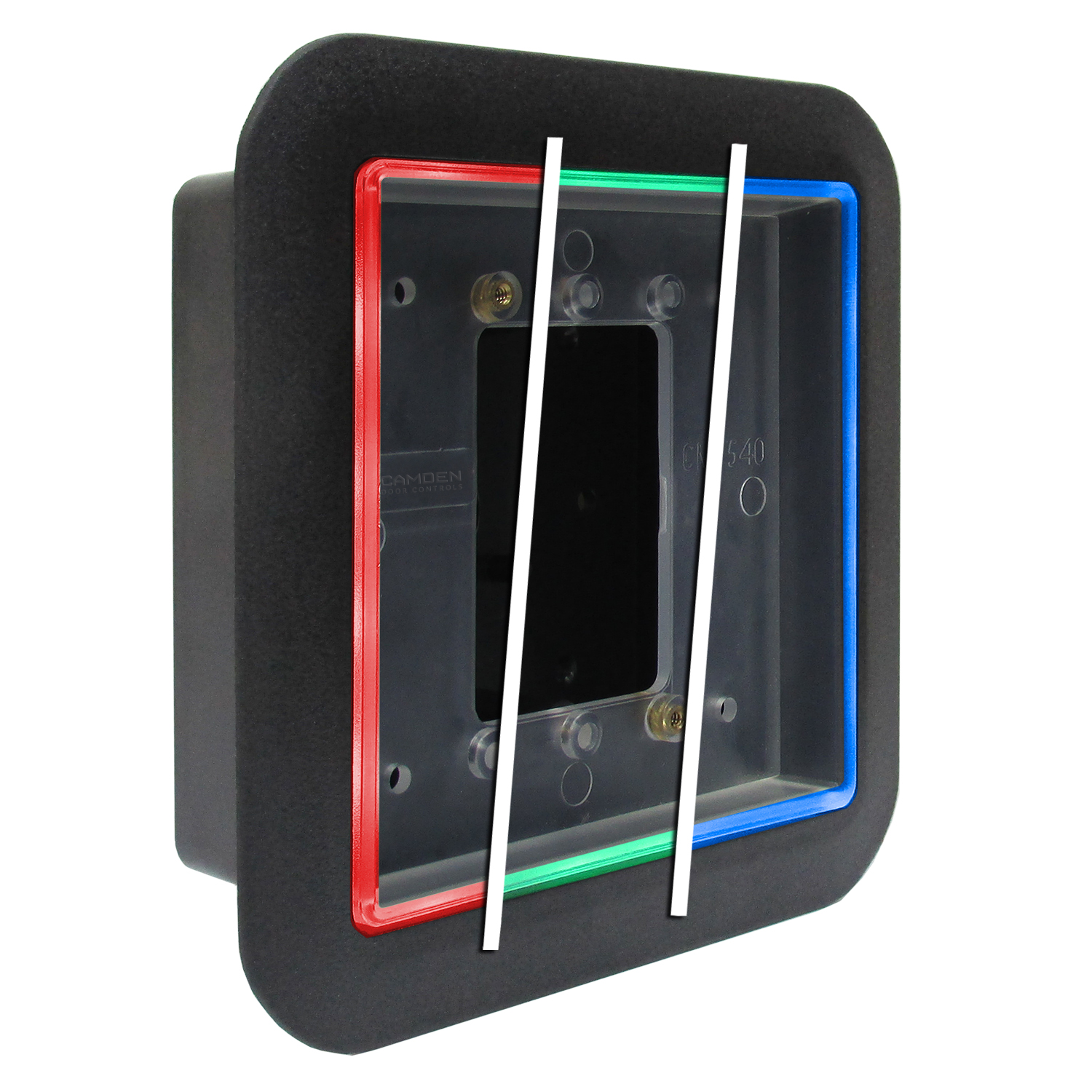

CM-55I
Empotrado, Cuadrado de 4-1/2", ROJO/VERDE/AZUL, con sirena, caja de montaje
EDI DATA, APPROVALS
|
|
Empotrado, Cuadrado de 4-1/2", ROJO/VERDE/AZUL, con sirena, caja de montaje
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 6"H
Weight: 1.5lbs.
UPC:670454184856
|
|
CM-57GR
Empotrado, redondo de 4-1/2", ROJO/VERDE, con sirena, caja de montaje
EDI DATA, APPROVALS
|
|
Empotrado, redondo de 4-1/2", ROJO/VERDE, con sirena, caja de montaje
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 6"H
Weight: 1.5lbs.
UPC:670454179456
|
| |
|
Kits de interruptores iluminados AURA(tm) - Montaje en superficie
click to expand section
|
|
Net Cost
|
|

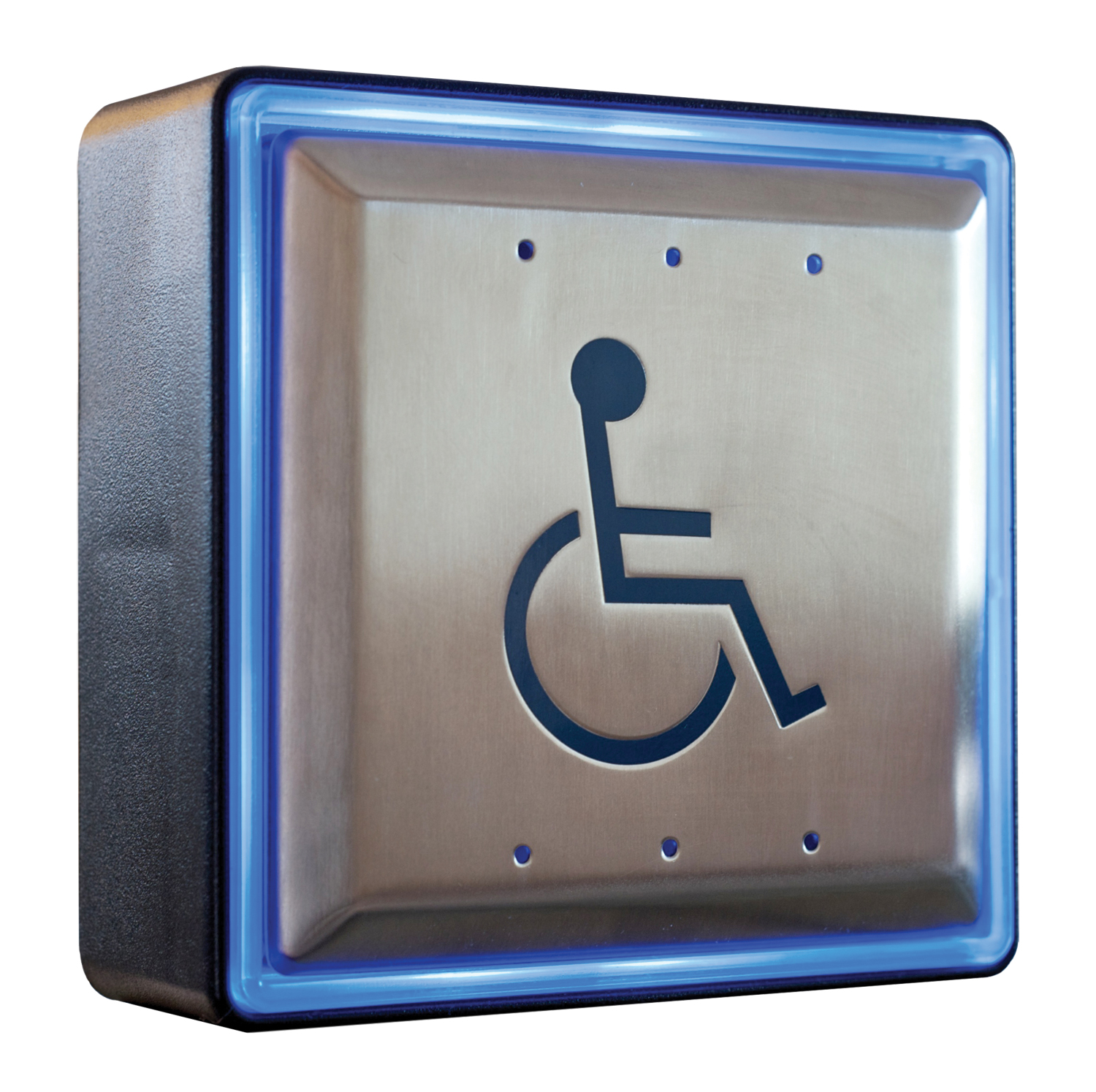

CM-45/X54
Placa de empuje cuadrada de 4-1/2" (tornillos ocultos) con sirena, caja CM-54i de montaje en superficie iluminada en ROJO/VERDE/AZUL
EDI DATA, APPROVALS
|
|
Placa de empuje cuadrada de 4-1/2" (tornillos ocultos) con sirena, caja CM-54i de montaje en superficie iluminada en ROJO/VERDE/AZUL
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 4"H
Weight: 1.5lbs.
UPC:NA
|
|

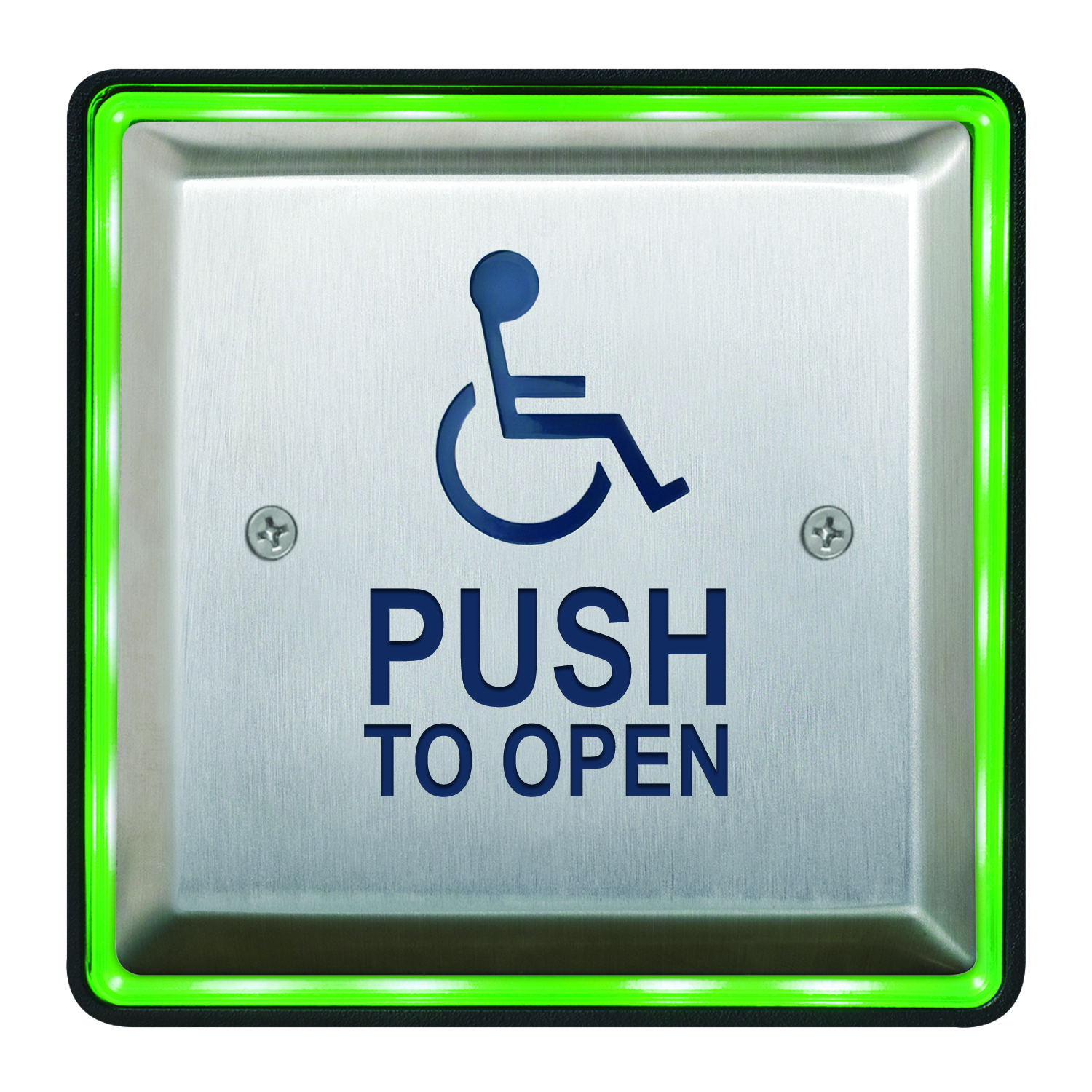

CM-46/X54
Placa de empuje cuadrada de 4-1/2" (tornillos expuestos) con sirena, caja CM-54i de montaje en superficie iluminada en ROJO/VERDE/AZUL
EDI DATA, APPROVALS
|
|
Placa de empuje cuadrada de 4-1/2" (tornillos expuestos) con sirena, caja CM-54i de montaje en superficie iluminada en ROJO/VERDE/AZUL
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 4"H
Weight: 1.5lbs.
UPC:NA
|
| |
|
Kits de interruptores iluminados AURA(tm) - Montaje empotrado
click to expand section
|
|
Net Cost
|
|

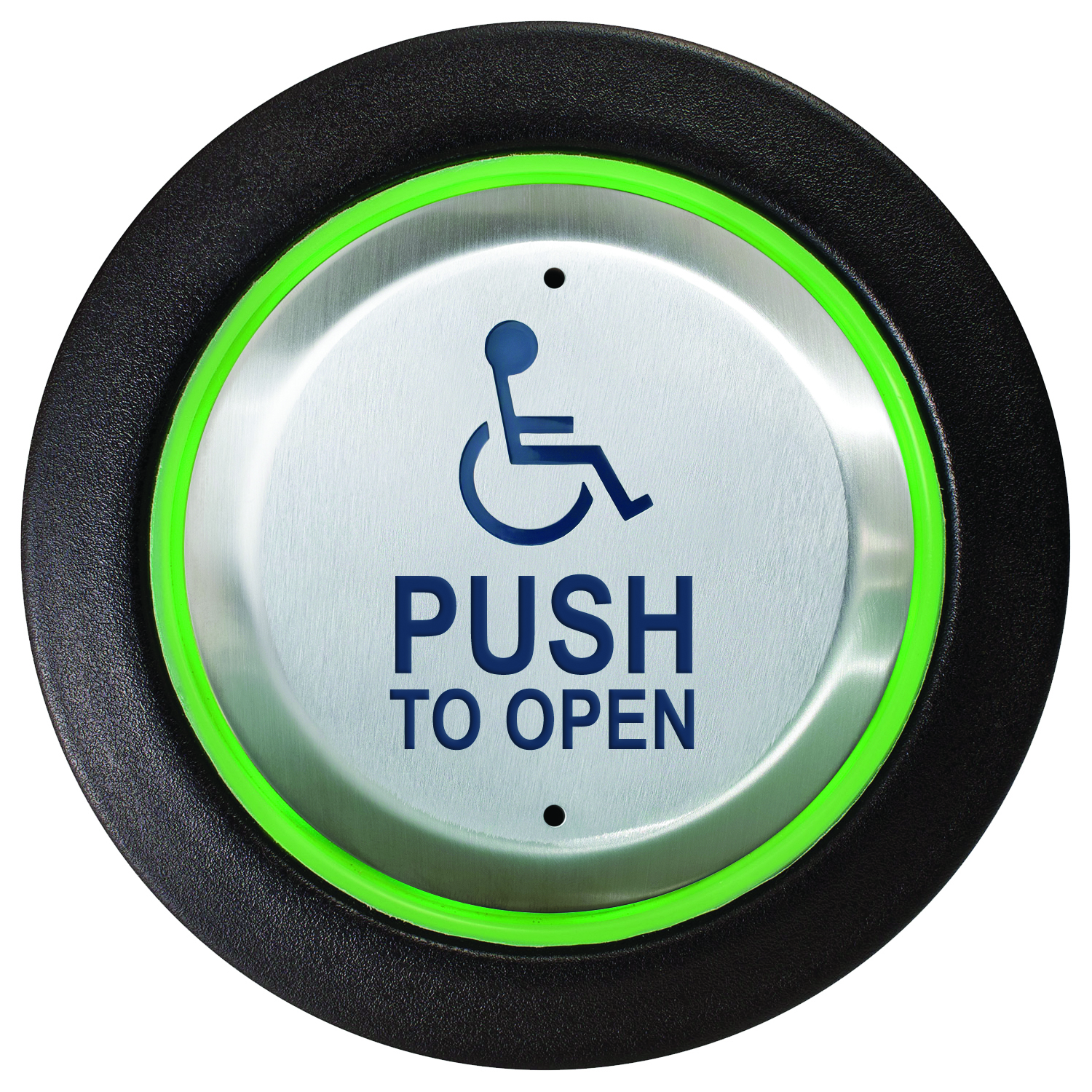

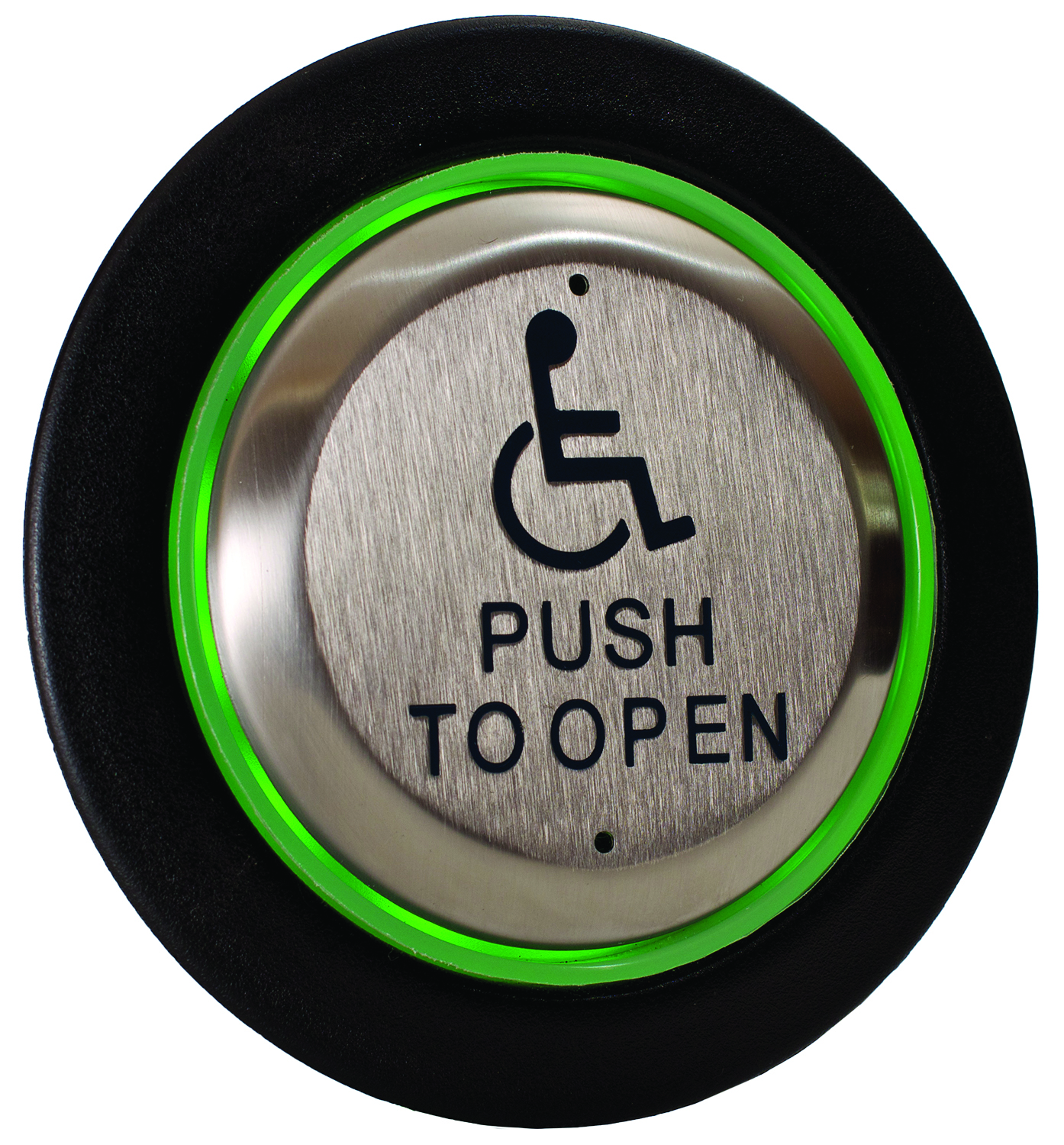

CM-40/X57
Placa de empuje redonda de 4-1/2", c/w sirena, caja CM-57GR de montaje empotrado iluminada VERDE/ROJA
EDI DATA, APPROVALS
|
|
Placa de empuje redonda de 4-1/2", c/w sirena, caja CM-57GR de montaje empotrado iluminada VERDE/ROJA
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 4"H
Weight: 1.5lbs.
UPC:NA
|
|

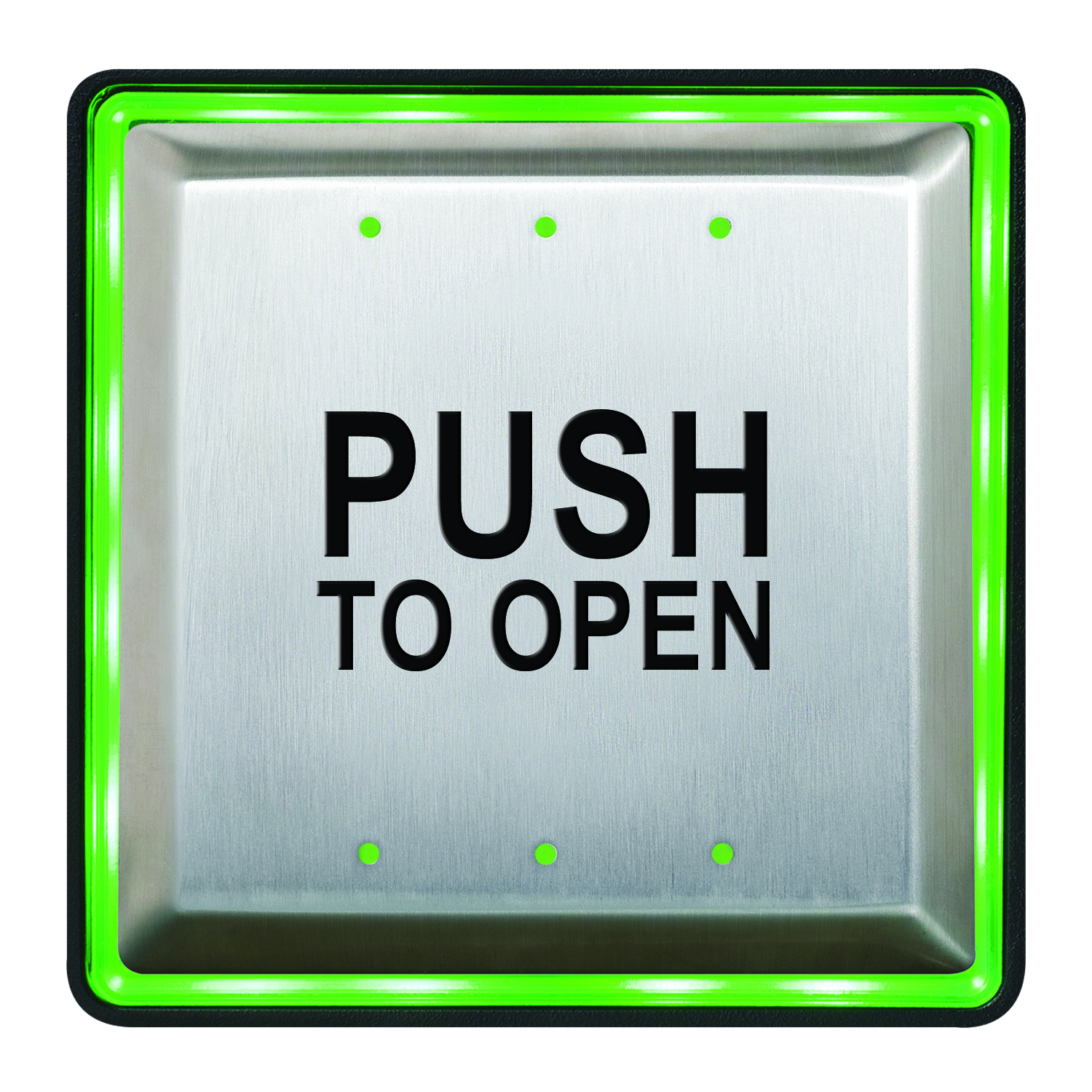

CM-45/X55
Placa de empuje cuadrada de 4-1/2" (tornillos ocultos), con sirena, caja CM-55i de montaje empotrado iluminada en ROJO/VERDE/AZUL
EDI DATA, APPROVALS
|
|
Placa de empuje cuadrada de 4-1/2" (tornillos ocultos), con sirena, caja CM-55i de montaje empotrado iluminada en ROJO/VERDE/AZUL
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 4"H
Weight: 1.5lbs.
UPC:NA
|
|

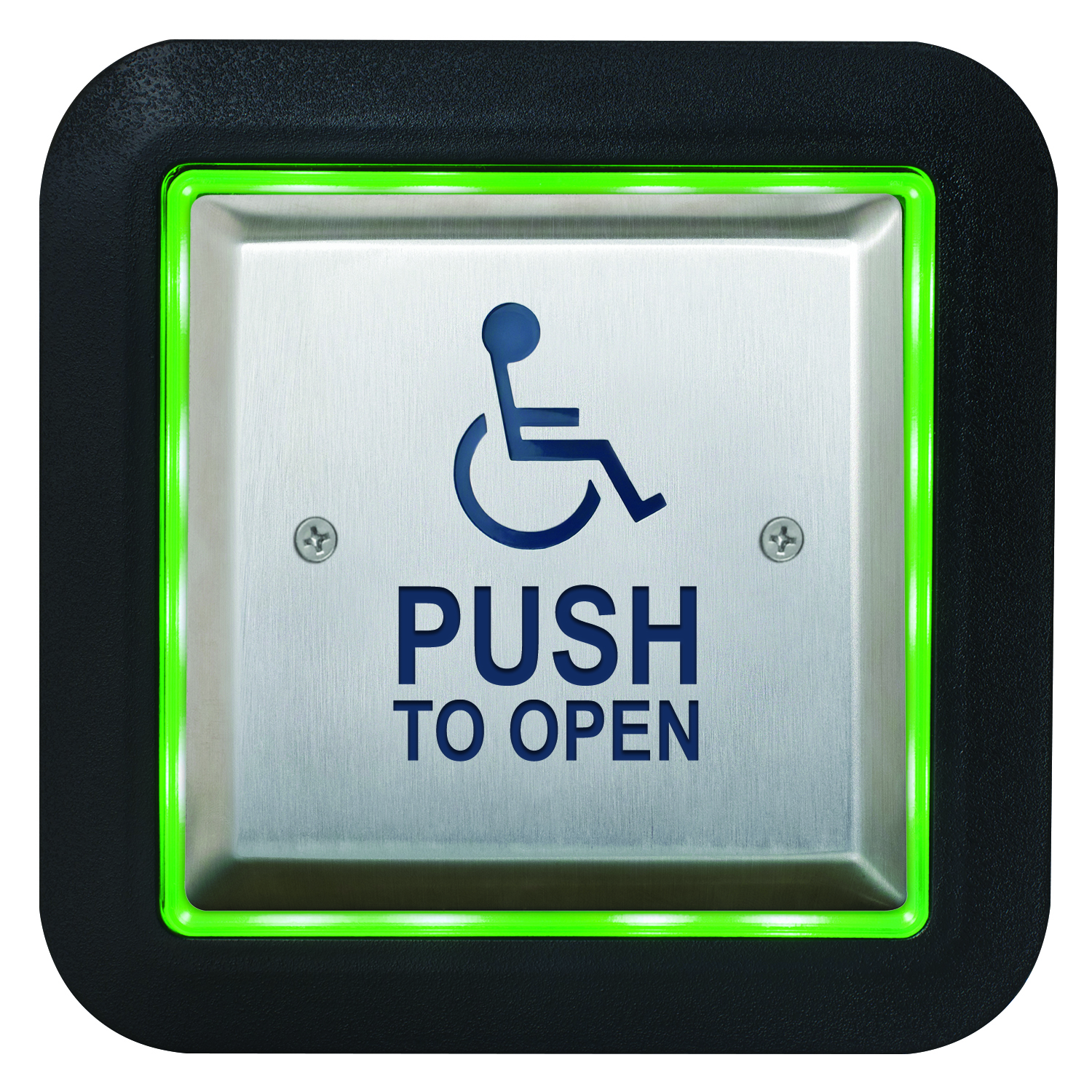

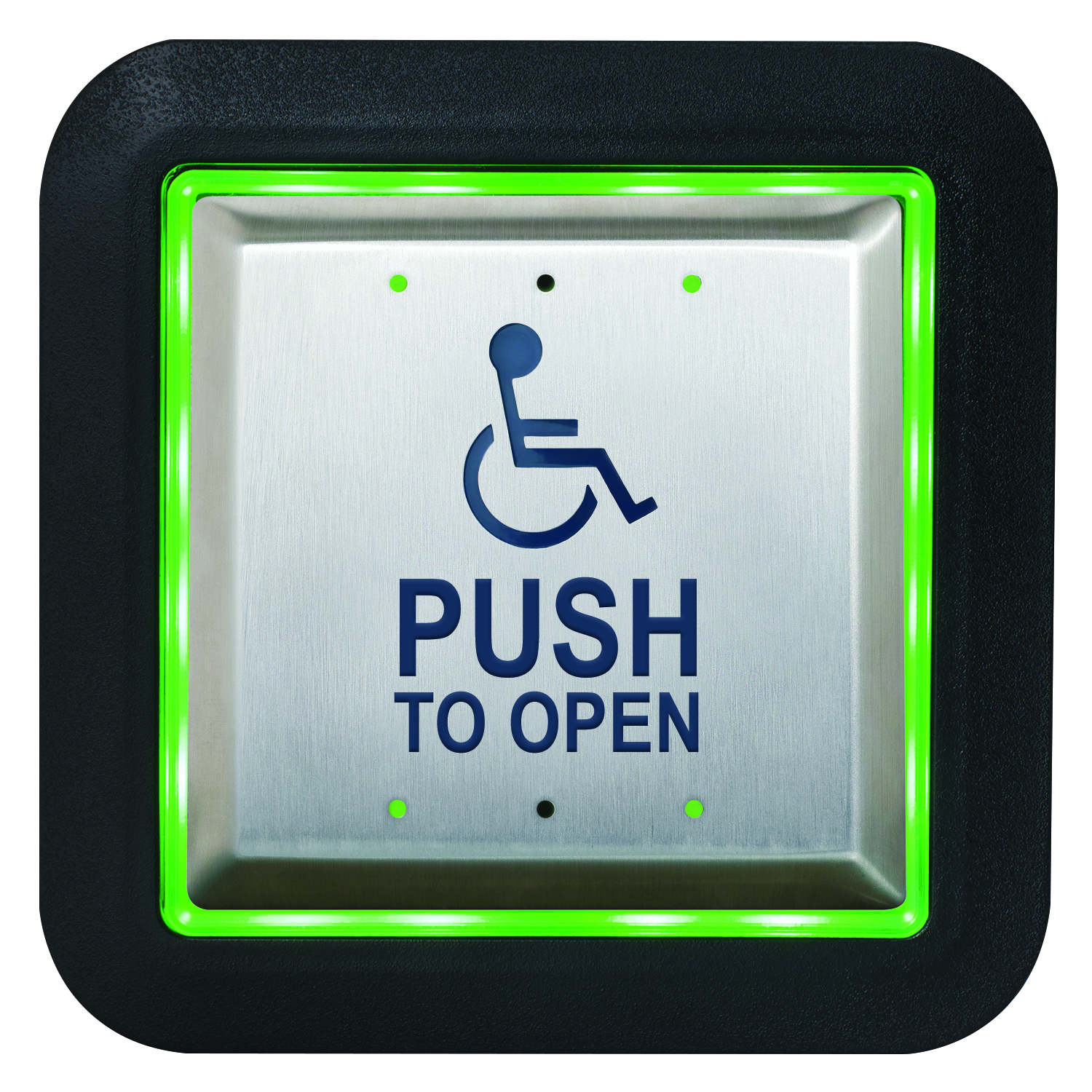

CM-46/X55
Placa de empuje cuadrada de 4-1/2" (tornillos expuestos), con sirena, caja CM-55i de montaje empotrado iluminada en ROJO/VERDEAZUL
EDI DATA, APPROVALS
|
|
Placa de empuje cuadrada de 4-1/2" (tornillos expuestos), con sirena, caja CM-55i de montaje empotrado iluminada en ROJO/VERDEAZUL
|
EDI DATA
APPROVALS
|
|
|
|
| |
Dimensions: 6"L x 6"W x 4"H
Weight: 1.5lbs.
UPC:NA
|
| |
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
 |
| FACEPLATE GRAPHIC OPTIONS |
 |
| SIGNAGE OPTIONS |
 |
| FACEPLATE OPTIONS |
|
| Opciones Gráficas para Placa Frontal |
|
Net Cost |
|
CM-xxx/1
Placa frontal 'EN BLANCO'
|
Placa frontal 'EN BLANCO'
|
|
|
|
CM-xxx/2
Símbolo 'SILLA DE RUEDAS', azul
|
Símbolo 'SILLA DE RUEDAS', azul
|
|
|
|
CM-xxx/2AL
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul
|
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul
|
|
|
|
CM-xxx/2AR
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules
|
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules
|
|
|
|
CM-xxx/3
Push to open, elementos gráficos en negro
|
Push to open, elementos gráficos en negro
|
|
|
|
CM-xxx/3F
'POUSSEZ POUR OUVRIR', gráficos en negro
|
'POUSSEZ POUR OUVRIR', gráficos en negro
|
|
|
|
CM-xxx/4
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul
|
Símbolo 'SILLA DE RUEDAS' y 'PULSAR PARA ABRIR', azul
|
|
|
|
CM-xxx/4AL
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul
|
Símbolo discapacitados con flecha hacia la izquierda, elementos gráficos en azul
|
|
|
|
CM-xxx/4AR
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules
|
Símbolo de silla de ruedas con flecha a la derecha, gráficos azules
|
|
|
|
CM-xxx/4F
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR', gráficos en negro
|
'SILLA DE RUEDAS' y 'POUSSEZ POUR OUVRIR', gráficos en negro
|
|
|
|
CM-xxx/8
Push to Lock, negro
|
Push to Lock, negro
|
|
|
|
CM-xxx/8B
'SÍMBOLO DE BLOQUEO' y 'PULSAR PARA BLOQUEAR', gráfico rojo
|
'SÍMBOLO DE BLOQUEO' y 'PULSAR PARA BLOQUEAR', gráfico rojo
|
|
|
|
CM-xxx/8D
Push to Lock door, negro
|
Push to Lock door, negro
|
|
|
|
CM-xxx/8F
'POUSSEZ POUR VERRUILLER', texto negro
|
'POUSSEZ POUR VERRUILLER', texto negro
|
|
|
| AURA(tm) Señales para control de baños |
|
Net Cost |
|
CM-SE1
Doble cara. 'PUERTA BLOQUEADA EN ROJO' / 'ABIERTA EN VERDE' Y 'OCUPADA EN ROJO' / 'VACANTE EN VERDE' Inglés, para caja de Superficie Cuadrada CM-54.
|
Doble cara. 'PUERTA BLOQUEADA EN ROJO' / 'ABIERTA EN VERDE' Y 'OCUPADA EN ROJO' / 'VACANTE EN VERDE' Inglés, para caja de Superficie Cuadrada CM-54.
|
|
|
|
|
CM-SFE1
Doble cara. 'PUERTA BLOQUEADA EN ROJO' / 'ABIERTA EN VERDE' Y 'OCUPADA EN ROJO' / 'VACANTE EN VERDE' Inglés, para caja de empotrar cuadrada CM-55.
|
Doble cara. 'PUERTA BLOQUEADA EN ROJO' / 'ABIERTA EN VERDE' Y 'OCUPADA EN ROJO' / 'VACANTE EN VERDE' Inglés, para caja de empotrar cuadrada CM-55.
|
|
|
|
|
CM-SFF1
Doble cara. â ¬ÜPORTE BARRà 0Eâ ¬!" / â ¬ÜPORTE Dà 0BARRà 0Eâ ¬!" Y â ¬ÜOCCUPà 0â ¬!" / â ¬ÜLIBREâ ¬!" Francés, para Caja de Empotrar Cuadrada CM-55.
|
Doble cara. â ¬ÜPORTE BARRà 0Eâ ¬!" / â ¬ÜPORTE Dà 0BARRà 0Eâ ¬!" Y â ¬ÜOCCUPà 0â ¬!" / â ¬ÜLIBREâ ¬!" Francés, para Caja de Empotrar Cuadrada CM-55.
|
|
|
|
|
CM-FRE1
Doble cara. 'PUERTA BLOQUEADA EN ROJO' / 'ABIERTA EN VERDE' Y 'OCUPADA EN ROJO' / 'VACANTE EN VERDE' Inglés, para Caja de Empotrar Redonda CM-57.
|
Doble cara. 'PUERTA BLOQUEADA EN ROJO' / 'ABIERTA EN VERDE' Y 'OCUPADA EN ROJO' / 'VACANTE EN VERDE' Inglés, para Caja de Empotrar Redonda CM-57.
|
|
|
|
CM-FRF1
Doble cara. â ¬ÜPORTE BARRà 0Eâ ¬!" / â ¬ÜPORTE Dà 0BARRà 0Eâ ¬!" Y â ¬ÜOCCUPà 0â ¬!" / â ¬ÜLIBREâ ¬!" Francés, para Caja de Empotrar Redonda CM-57.
|
Doble cara. â ¬ÜPORTE BARRà 0Eâ ¬!" / â ¬ÜPORTE Dà 0BARRà 0Eâ ¬!" Y â ¬ÜOCCUPà 0â ¬!" / â ¬ÜLIBREâ ¬!" Francés, para Caja de Empotrar Redonda CM-57.
|
|
|
|
|
OPTIONS & FINISHES
|
|
|
Click to expand section
|
|
|
|
| SIGNAGE OPTIONS |
|
| AURA(tm) Señales para control de baños |
|
Net Cost |
|
|
CM-SF1
Doble cara. â ¬ÜPORTE BARRà 0Eâ ¬!" / â ¬ÜPORTE Dà 0BARRà 0Eâ ¬!" Y â ¬ÜOCCUPà 0â ¬!" / â ¬ÜLIBREâ ¬!" Francés, para caja de Superficie Cuadrada CM-54.
|
Doble cara. â ¬ÜPORTE BARRà 0Eâ ¬!" / â ¬ÜPORTE Dà 0BARRà 0Eâ ¬!" Y â ¬ÜOCCUPà 0â ¬!" / â ¬ÜLIBREâ ¬!" Francés, para caja de Superficie Cuadrada CM-54.
|
|
|
|
|
