CX-ED1689L & CX-ED1799L

CX-ED1689L & CX-ED1799L

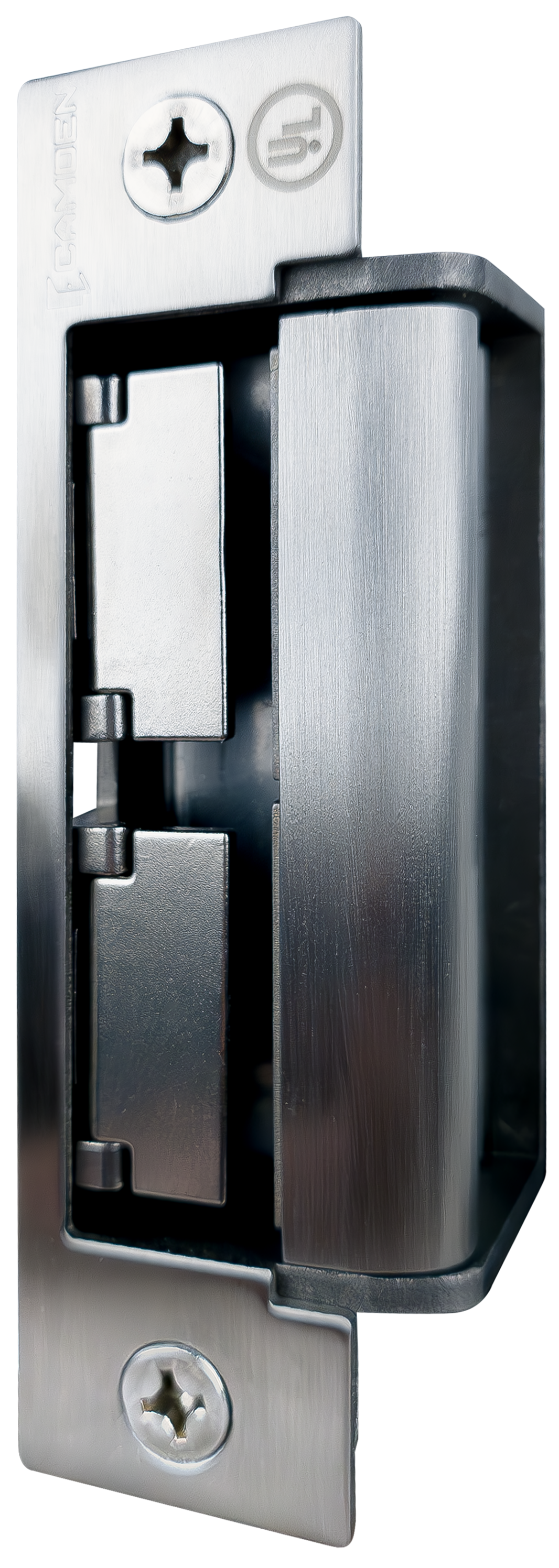

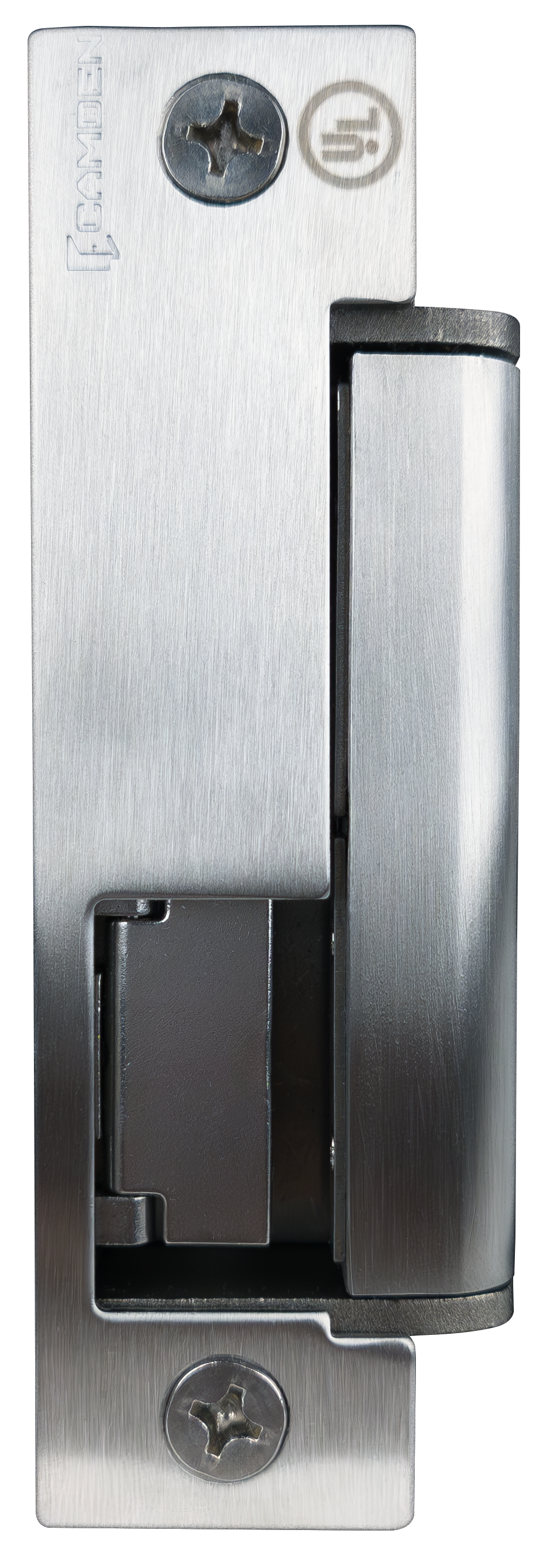

CX-ED1689L Front View

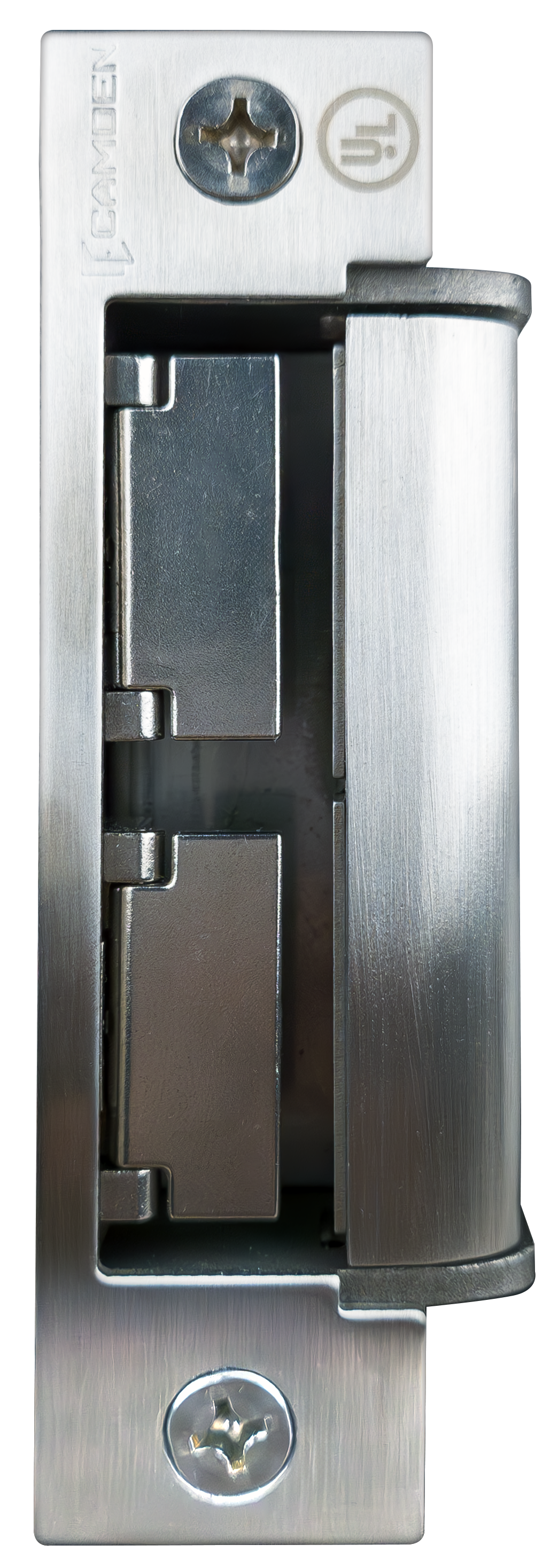

CX-ED1799L Front View

Strike Selection
Mago

CX-ED1689L-4

CX-ED1799L-8

new paragraph

COMPETITIVE MODELS

This product series is generally equivalent to the following competitive model(s):

Fabricante

Part Number

Camden Part Number

HES

1500C

CX-ED1689L-4

1600CS

CX-ED1799L-8

Trine

4100

CX-ED1689L-4

CARACTERÍSTICAS

ESPECIFICACIONES

RECURSOS

VÍDEOS

Para cerraduras de embutir y cilíndricas
Seleccionable 12/24 c.a/c.c
o 2 interruptores de monitoreo de pestillo y cerrojo
Interruptor magnético de posición de puerta
Monitor de potencia de golpe
Conectores de fácil ajuste.
Garantía de 5 años
CX-ED1689L: Una gama de paquetes de cerraduras y placas frontales para cerrojos y cerrojos

voltaje:	12/24V AC/DC
Fuerza Estática:	1.500 lbs
Resistencia Dinámica:	21,33 m-lb (70 ft-lb)
Modo:	Fail Safe/Fail Secure seleccionable en campo
Operación:	AC-Zumbador, DC-Silencioso
Rendimiento:	Continuo
Estado del monitor de ataque:	SPDT, 100 mA a 24 V CC, resistivo

Installation Manuals
Strike Marking Template Manual	pdf	0.44	DESCARGAR OPEN
CX-ED1689L Manual	pdf	0.85	DESCARGAR OPEN
CX-ED1689L Manual FR	pdf	0.90	DESCARGAR OPEN
CX-ED1799L Manual	pdf	1.05	DESCARGAR OPEN
CX-ED1799L Manual FR	pdf	1.14	DESCARGAR OPEN
Reference Guides
Lockset Compatibility Chart	pdf	0.19	DESCARGAR OPEN
Electric Strike Selection Guide_R4	pdf	6.54	DESCARGAR OPEN
Spec Sheets
CX-ED1689 / CX-ED1799 Spec Sheet_R2	pdf	2.26	DESCARGAR OPEN
CX-ED1689 / CX-ED1799 Spec Sheet_R2 (FR)	pdf	2.26	DESCARGAR OPEN
CX-ED1689 / CX-ED1799 Spec Sheet_R2 (SP)	pdf	2.28	DESCARGAR OPEN
Cross Reference Guides
Electric Strike Cross Reference Chart_R2_FR	pdf	0.23	DESCARGAR OPEN
Electric Strike Cross Reference Chart_R2	pdf	0.24	DESCARGAR OPEN
High Resolution Images

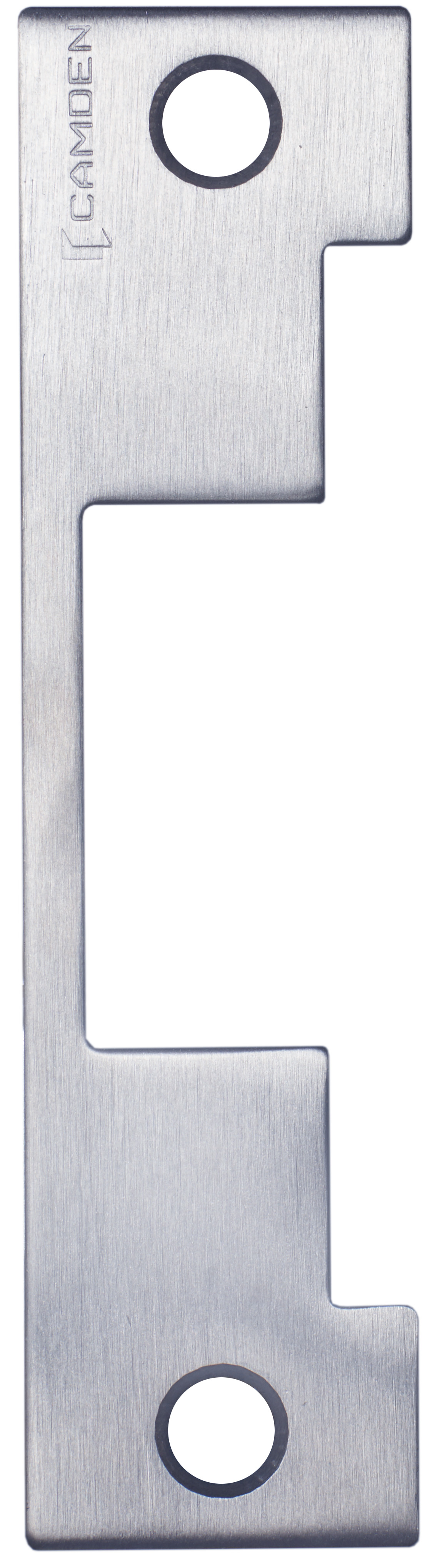

CX-EMP-100	jpeg	0.66	DESCARGAR OPEN

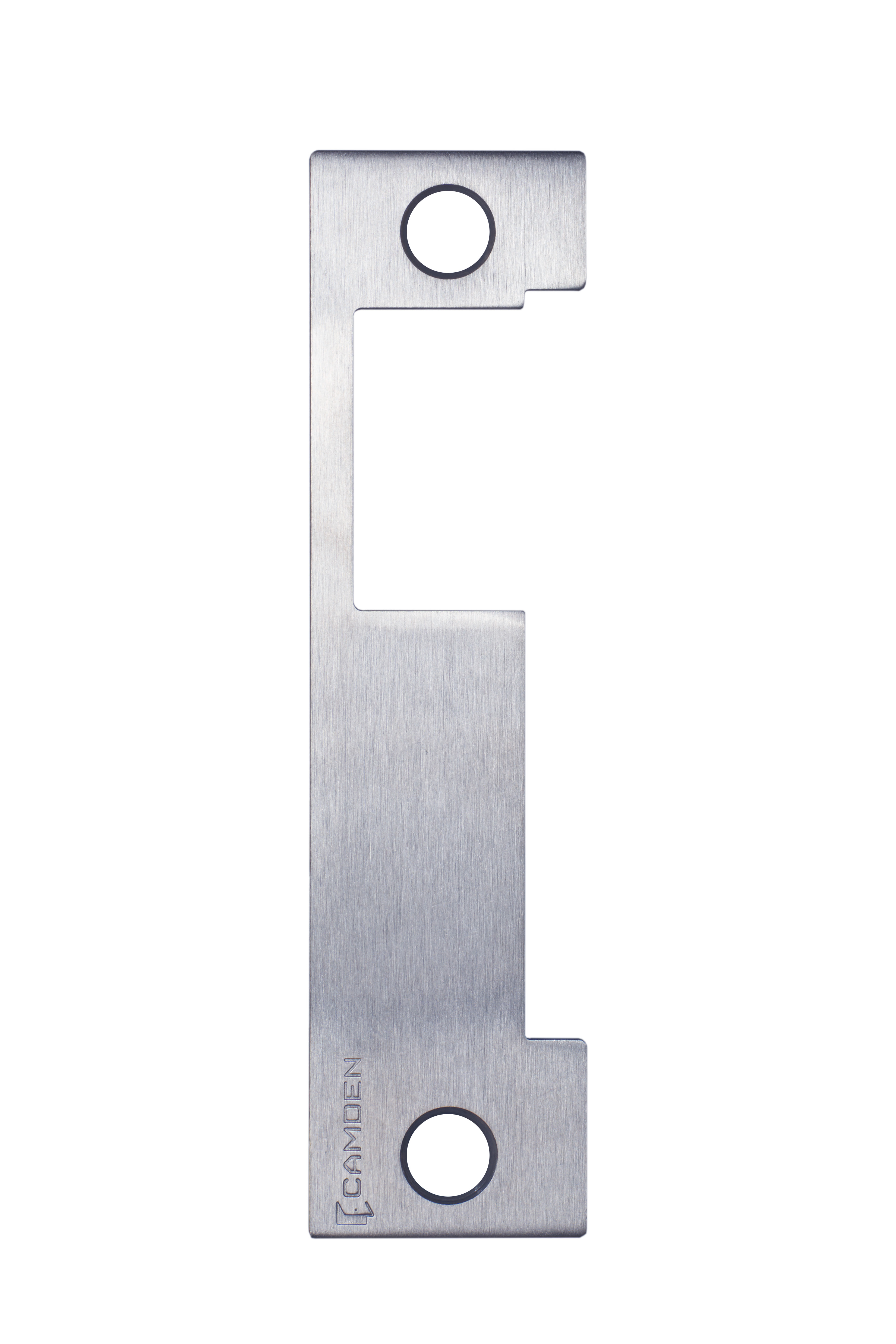

CX-EMP-200	jpeg	0.82	DESCARGAR OPEN

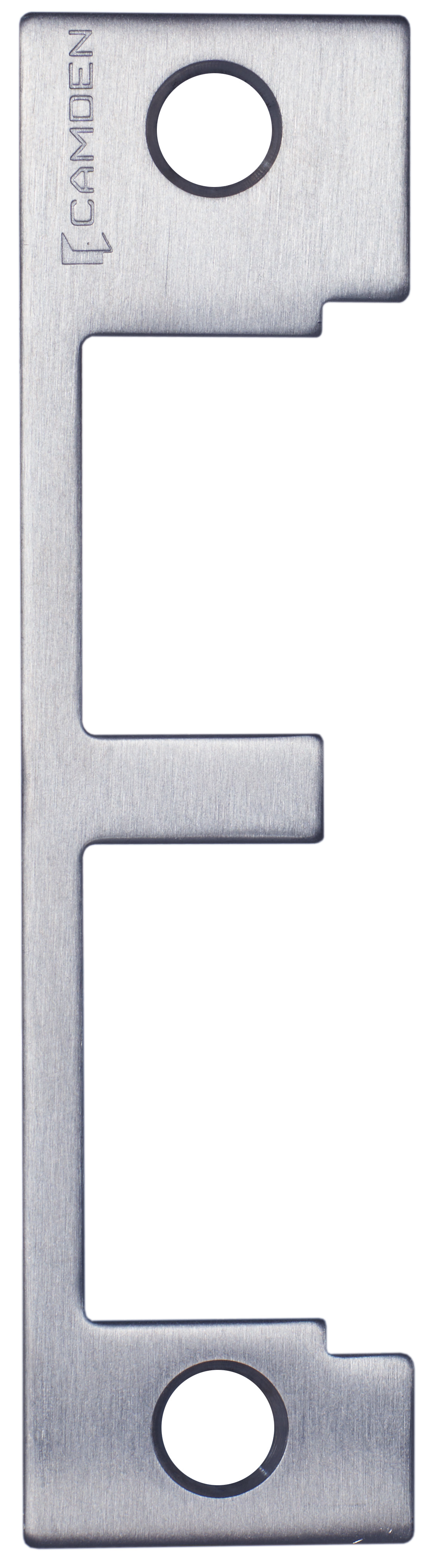

CX-EMP-410	jpeg	0.57	DESCARGAR OPEN

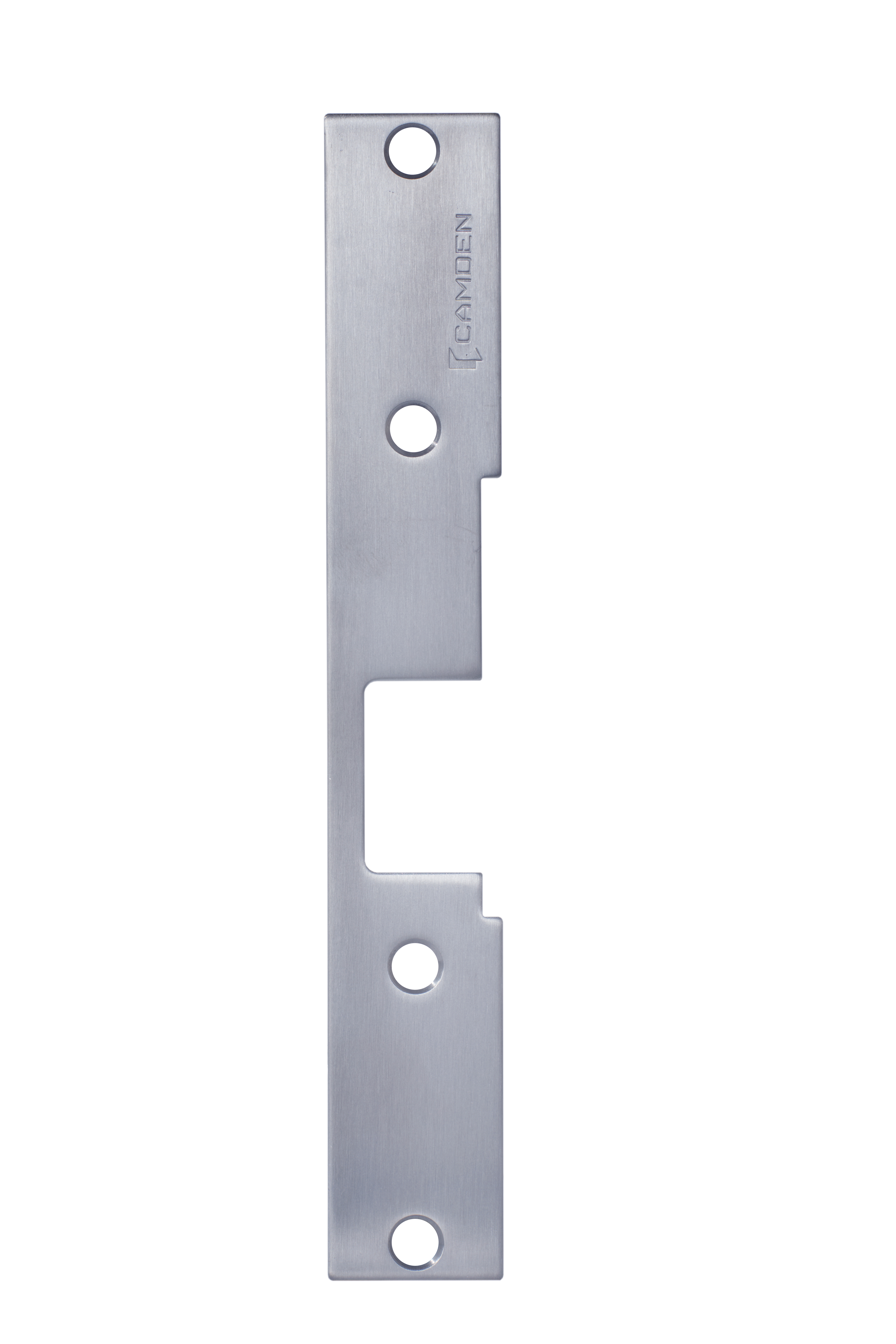

CX-EMP-400W	jpeg	1.93	DESCARGAR OPEN

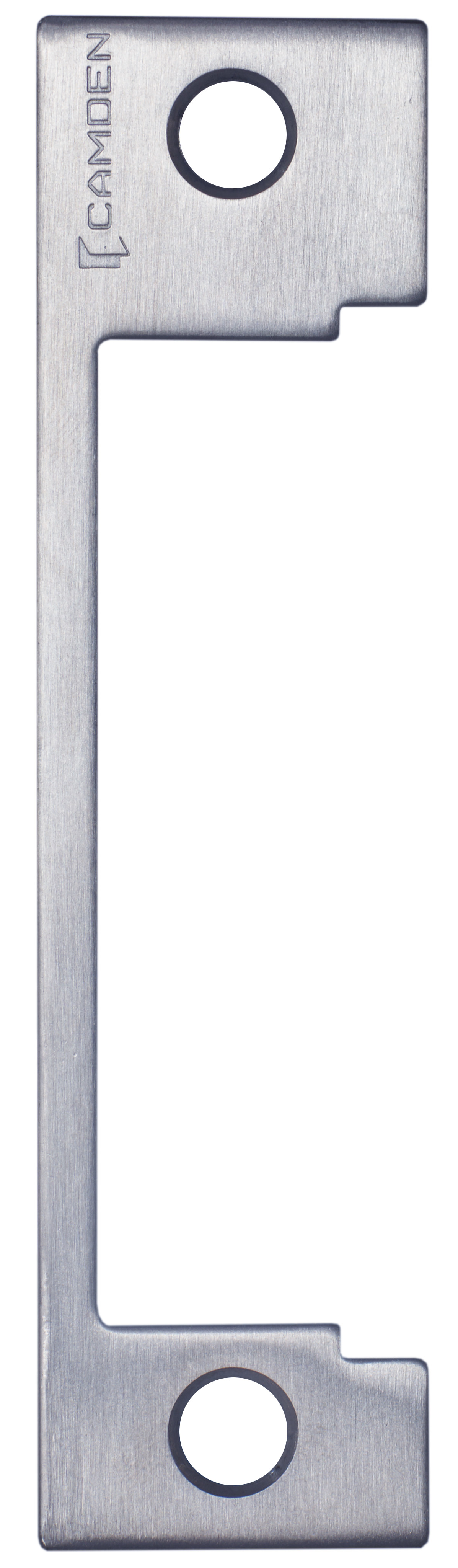

CX-EMP-210	jpeg	0.51	DESCARGAR OPEN

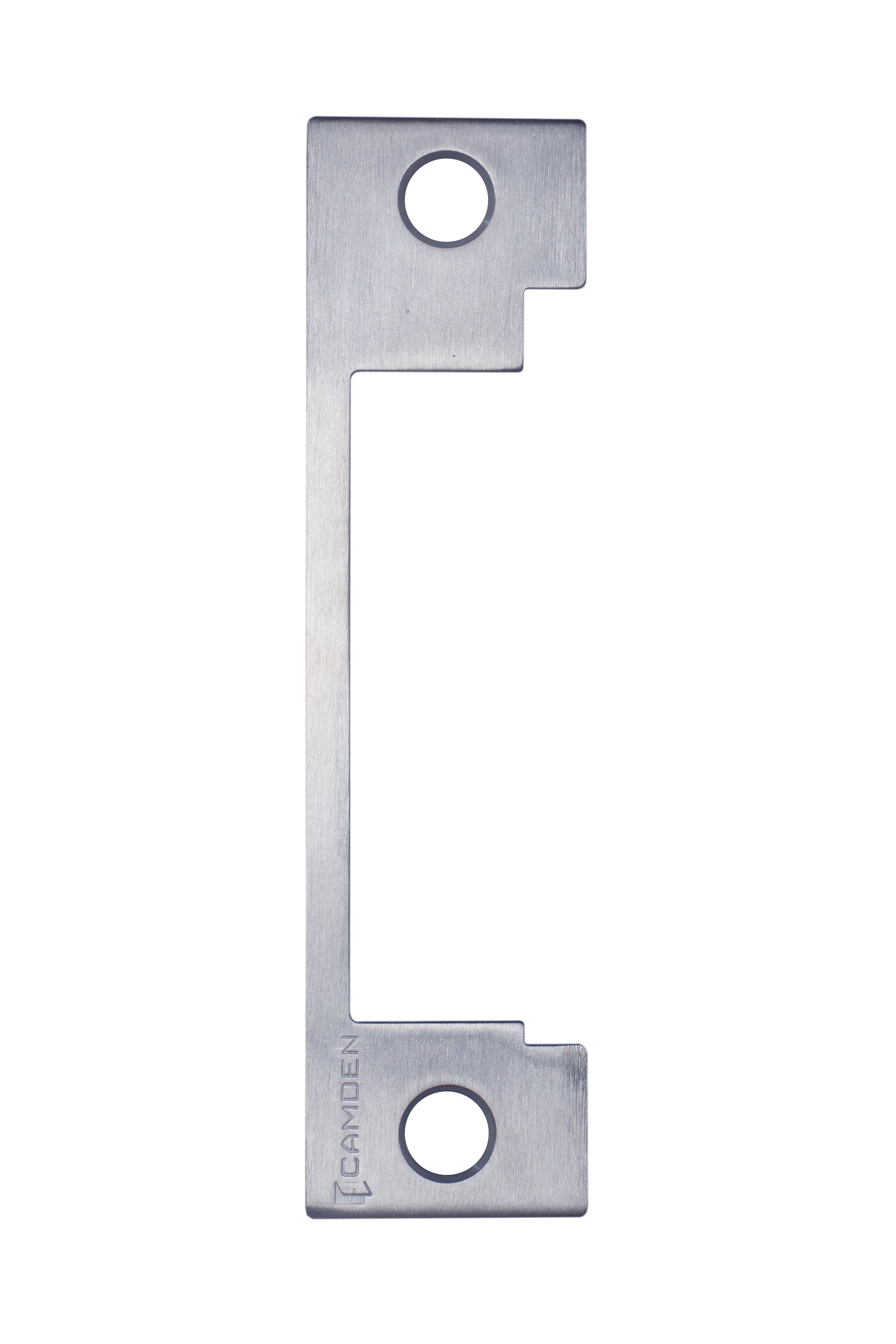

CX-EMP-310	jpeg	0.60	DESCARGAR OPEN

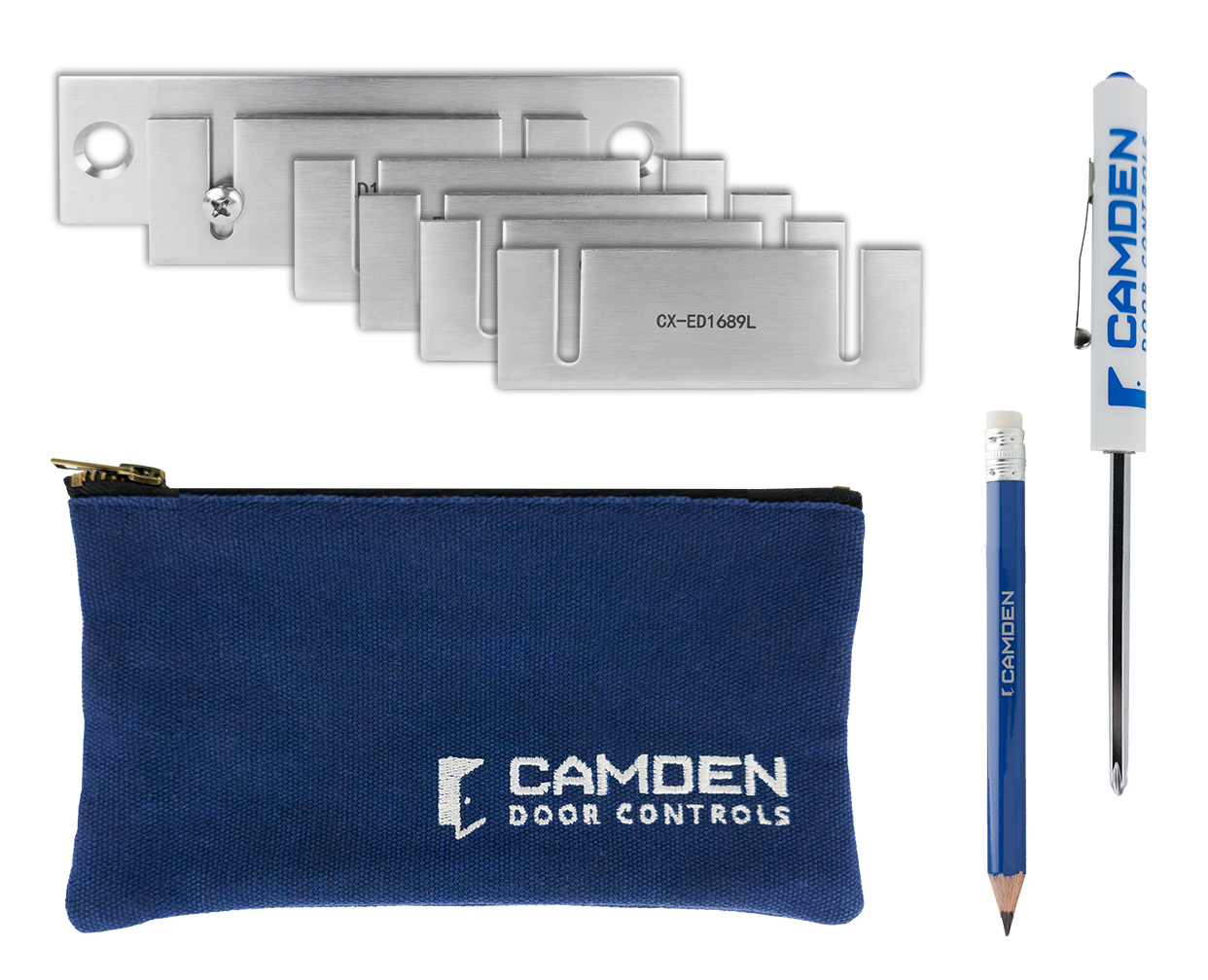

CX-STR-TMPKIT	png	1.23	DESCARGAR OPEN
CX-ED1689L	png	3.76	DESCARGAR OPEN

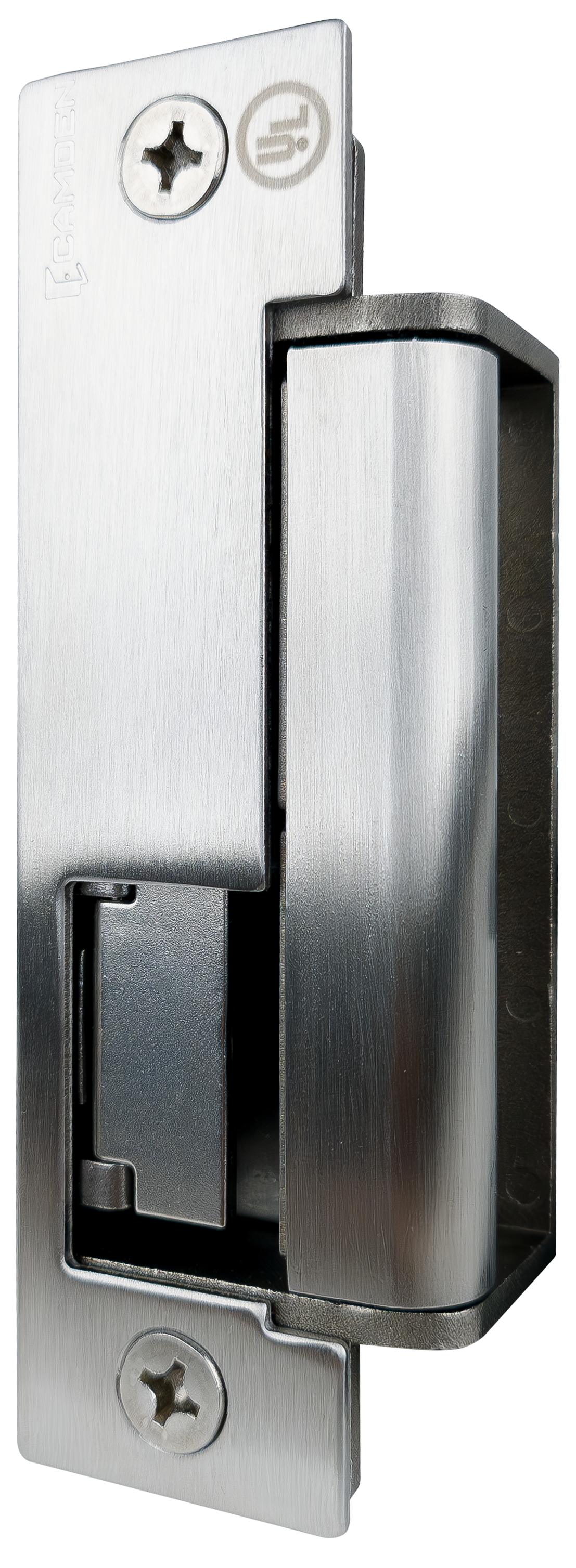

CX-ED1689L - Angled	png	4.17	DESCARGAR OPEN
CX-ED1799L	png	3.53	DESCARGAR OPEN
CX-ED1799L - Angled	png	3.54	DESCARGAR OPEN

CX-ED1689L & CX-ED1799L 5 Things You Need To Know
