CM-5085RPTEPulsador neumático de hongo de 2-3/8" de banda únicaconplaca frontal de aluminio |
|
|
Los botones pulsadores de hongo para trabajo pesado de la serie CM-5000 están especialmente diseñados y fabricados para cumplir con las estrictas demandas de las aplicaciones de control de salida de alto tráfico. Los botones tienen un diámetro de 2-3/8" (60 mm) y están disponibles en verde, rojo o azul. Los interruptores cuentan con placas frontales de una unidad de aluminio cepillado de 1/4" de espesor.
Nota: Las opciones de gráficos grabados en los botones, como se muestra, solo están disponibles en los interruptores momentáneos. Los interruptores de empujar/tirar y empujar/girar no se pueden grabar en el centro del botón.
|
|
CM-5000BH, botón pulsador tipo seta de 2-3/8" de salida simple con placa frontal de aluminio |
|
|
CM-CPC1 Cubierta resistente a la intemperie y al vandalismo de montaje empotrado disponible para esta serie |
MODELOS COMPETITIVOS
|
|
|
Esta serie de productos es generalmente equivalente a los siguientes modelos de la competencia:
|
Fabricante |
Número de parte |
Número de parte de Camden |
Alarm Controls
|
TS-60
|
CM-5085RPTE
|
|
TS21-21RPN
|
CM-5085R/7
|
Dormakaba (RCI)
|
918-REM0X28
|
CM-5000, CM-xxxE, CM-xxxR
|
|
918-REM0X40
|
CM-5000, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
918-REMAX28
|
CM-5030, CM-xxxE, CM-xxxR
|
|
918-REMAX40
|
CM-5030, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
918-RETD28
|
CM-5085, CM-xxxE, CM-xxxR
|
|
918-RETD40
|
CM-5085, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
CM-5085RPTEPulsador neumático de hongo de 2-3/8" de banda únicaconplaca frontal de aluminio |
|
Los botones pulsadores de hongo para trabajo pesado de la serie CM-5000 están especialmente diseñados y fabricados para cumplir con las estrictas demandas de las aplicaciones de control de salida de alto tráfico. Los botones tienen un diámetro de 2-3/8" (60 mm) y están disponibles en verde, rojo o azul. Los interruptores cuentan con placas frontales de una unidad de aluminio cepillado de 1/4" de espesor.
|
Nota: Las opciones de gráficos grabados en los botones, como se muestra, solo están disponibles en los interruptores momentáneos. Los interruptores de empujar/tirar y empujar/girar no se pueden grabar en el centro del botón.
|
MODELOS COMPETITIVOS
|
|
|
Esta serie de productos es generalmente equivalente a los siguientes modelos de la competencia:
|
Fabricante |
Número de parte |
Número de parte de Camden |
Alarm Controls
|
TS-60
|
CM-5085RPTE
|
|
TS21-21RPN
|
CM-5085R/7
|
Dormakaba (RCI)
|
918-REM0X28
|
CM-5000, CM-xxxE, CM-xxxR
|
|
918-REM0X40
|
CM-5000, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
918-REMAX28
|
CM-5030, CM-xxxE, CM-xxxR
|
|
918-REMAX40
|
CM-5030, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
918-RETD28
|
CM-5085, CM-xxxE, CM-xxxR
|
|
918-RETD40
|
CM-5085, CM-xxx-BZ, CM-xxxE, CM-xxxR
|
|
|
CARACTERÍSTICAS |
|
ESPECIFICACIONES |
|
RECURSOS |
|
|
-
Botón Palmar Grande. Rojo, azul o verde
-
Contra el vandalismo e inalterables
-
Aplicaciones interiores o exteriores
-
Símbolos grandes o palabras grabadas
-
Funcionamiento de vuelta por resorte
-
Se ofrece con temporizador neumático integrado de 1 a 60 segundos
-
18 conexiones rectangulares AWG codificados por color
-
3 años de garantía con reemplazo '2 por 1'
voltaje: |
12/24 VDC
|
Tipo de Contacto: |
Modelos SPDT y DPST
|
Tipo de Interruptor: |
Momentáneo / Sostenido / Pulse-Hale / Pulse-Gire
|
Corriente Nominal: |
6 A a 30 VCC
|
Rango de Temperatura: |
-13°F a 158°< /span>F (-25°C a 75°C)
|
Vida del Interruptor: |
100.000 ciclos
|
Dimensiones: |
4-1/2" x 2-3/4" x 1-3/4" (114 mm x 40 mm x 44 mm)
|
Acabado estándar: |
Aluminio escariado
|
Installation Manuals
|
CM-5000_Manual |
pdf |
0.41 |
DESCARGAR
|
CM-5000_French_Manual |
pdf |
0.40 |
DESCARGAR
|
Hojas de especificaciones
|
CM-4000-5000-7000-8000_Spec Sheet_R4 |
pdf |
0.59 |
DESCARGAR
|
CM-5000_Spec Sheet_R2 |
pdf |
0.54 |
DESCARGAR
|
Cross Reference Guides
|
Push Button Switch_Cross Reference |
pdf |
0.15 |
DESCARGAR
|
Imágenes de alta resolución
|
CM-5000BH |
jpeg |
5.38 |
DESCARGAR
|
CM-5085RPTE |
jpeg |
4.77 |
DESCARGAR
|
CM-5085GPTE |
jpeg |
4.52 |
DESCARGAR
|
|
|
PLACA SIMPLE
haga clic para ampliar la sección
|
|
Coste neto
|
|
CM-5000
VUELTA POR RESORTE ,N/O, MOMENTÁNEO
DATOS EDI, APROBACIONES
|
|
VUELTA POR RESORTE ,N/O, MOMENTÁNEO
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.64lbs.
UPC:670454127082
|
|
CM-5010
SPRING RETURN, N/C, MOMENTARY
DATOS EDI, APROBACIONES
|
|
SPRING RETURN, N/C, MOMENTARY
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.64lbs.
UPC:670454127310
|
|
CM-5020
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
DATOS EDI, APROBACIONES
|
|
VUELTA POR RESORTE, N/O Y N/F, MOMENTÁNEO
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.66lbs.
UPC:670454127389
|
|
CM-5085
VUELTA POR RESORTE, DPST, TEMPORIZADOR NEUMÁTICO DE 1 A 60 S, INTERRUPTOR PARA SOLICITUD DE SALIDA
DATOS EDI, APROBACIONES
|
|
VUELTA POR RESORTE, DPST, TEMPORIZADOR NEUMÁTICO DE 1 A 60 S, INTERRUPTOR PARA SOLICITUD DE SALIDA
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.77lbs.
UPC:670454127549
|
|

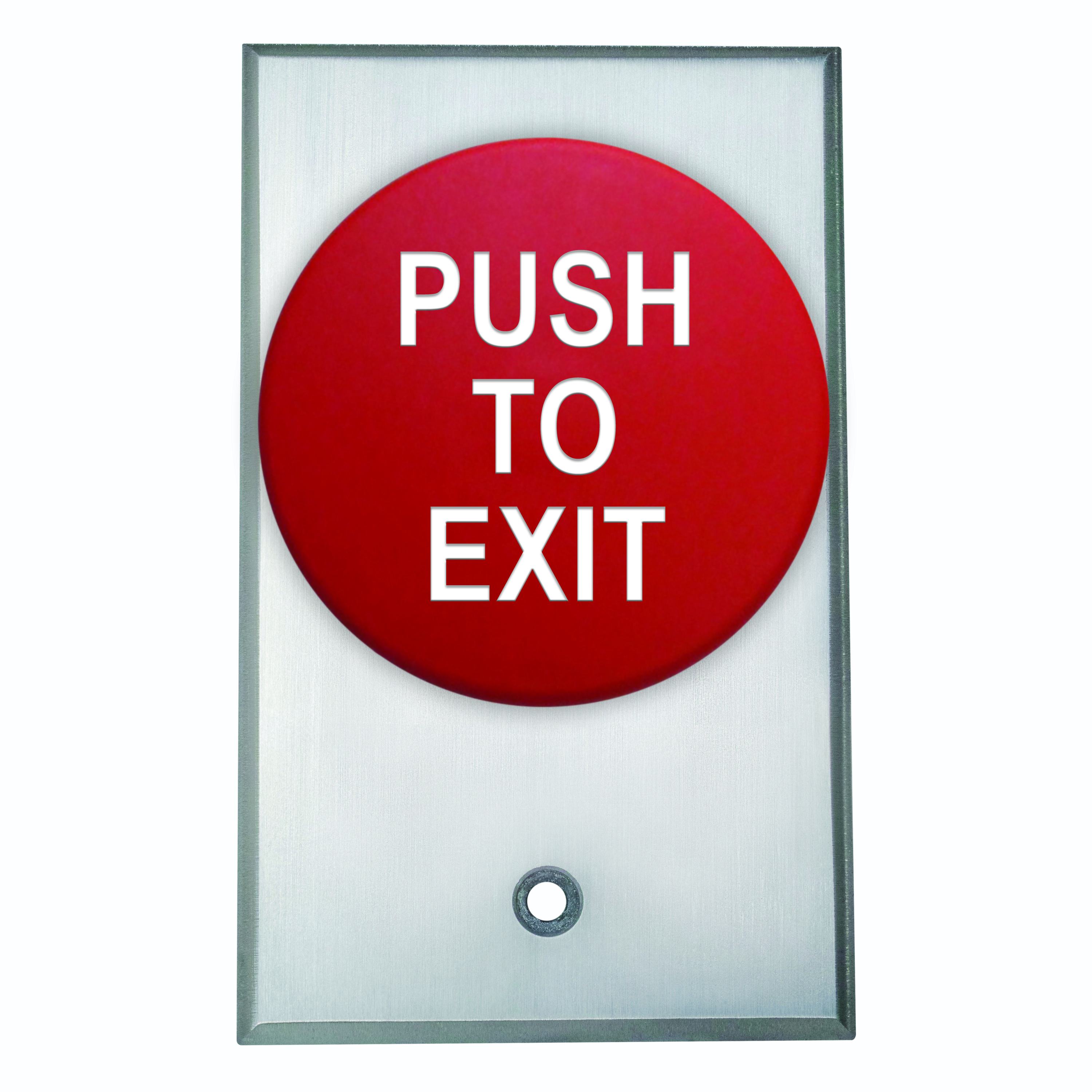

CM-5085RPTE
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático, botón rojo, 'PULSAR PARA SALIR'. Modelo completo. No hay 'Opciones o acabados' disponibles
DATOS EDI, APROBACIONES
|
|
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático, botón rojo, 'PULSAR PARA SALIR'. Modelo completo. No hay 'Opciones o acabados' disponibles
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4"L x 3"W x 4.75"H
Peso: 0.77lbs.
UPC:670454162946
|
|

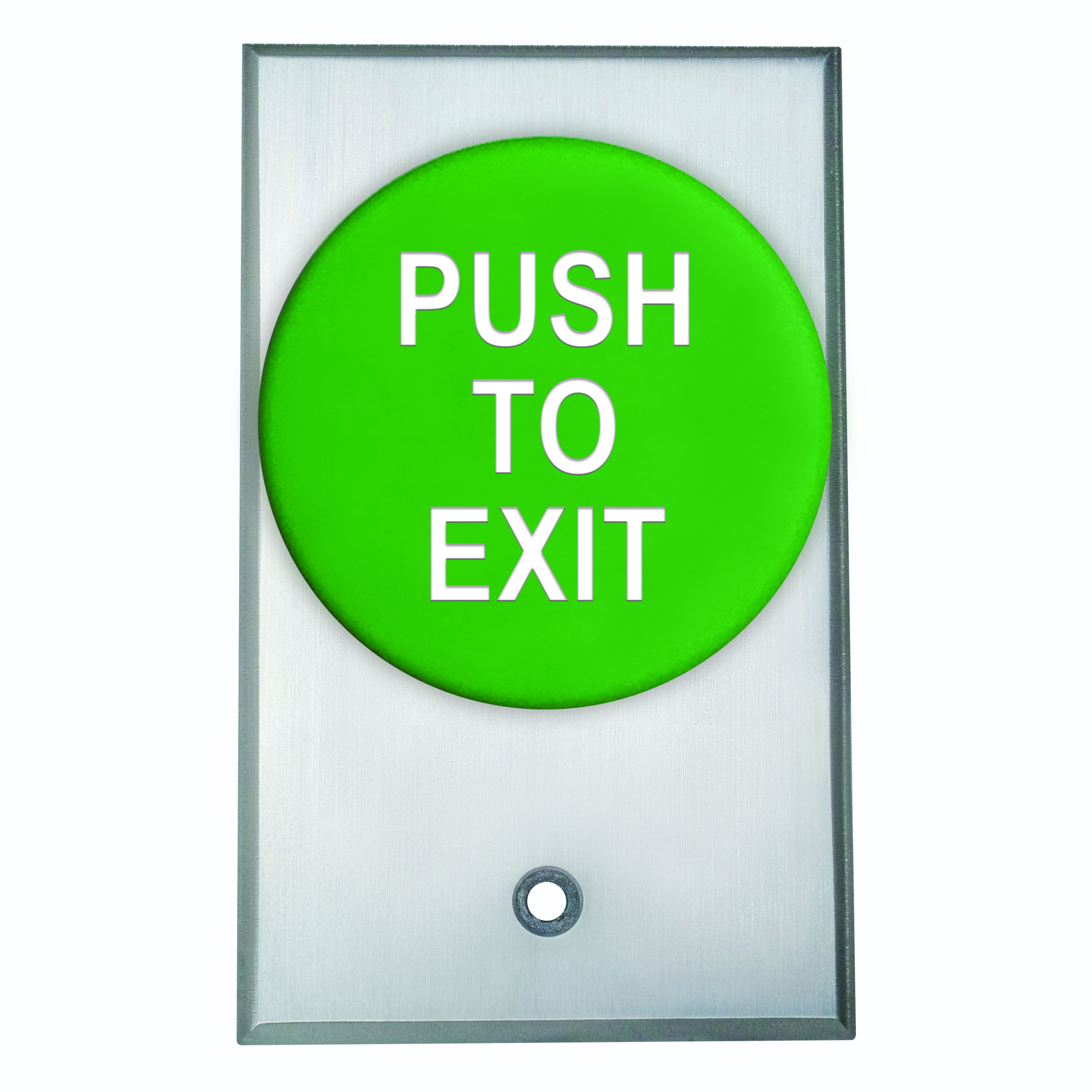

CM-5085GPTE
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático Botón verde, 'PULSAR PARA SALIR'. Modelo completo. No hay 'Opciones o acabados' disponibles
DATOS EDI, APROBACIONES
|
|
Retorno por resorte, DPST 1-60 seg Retardo de tiempo neumático Botón verde, 'PULSAR PARA SALIR'. Modelo completo. No hay 'Opciones o acabados' disponibles
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4"L x 3"W x 4.75"H
Peso: 0.77lbs.
UPC:670454163165
|
|
CM-5030
PUSH/PULL, N/O, SOSTENIDO, EN ROJO SOLAMENTE
DATOS EDI, APROBACIONES
|
|
PUSH/PULL, N/O, SOSTENIDO, EN ROJO SOLAMENTE
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.66lbs.
UPC:670454127426
|
|
CM-5040
PULSAR/TIRAR, N/C, SOSTENIDO, SOLO EN ROJO
DATOS EDI, APROBACIONES
|
|
PULSAR/TIRAR, N/C, SOSTENIDO, SOLO EN ROJO
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4"L x 3"W x 4.75"H
Peso: 0.66lbs.
UPC:670454127433
|
|
CM-5050
PUSH/PULL, N/O Y N/F, SOSTENIDO, EN ROJO SOLAMENTE
DATOS EDI, APROBACIONES
|
|
PUSH/PULL, N/O Y N/F, SOSTENIDO, EN ROJO SOLAMENTE
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.66lbs.
UPC:670454127440
|
|
CM-5060
Pulsar/girar para liberar, N/A, mantenido, solo rojo
DATOS EDI, APROBACIONES
|
|
Pulsar/girar para liberar, N/A, mantenido, solo rojo
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4"L x 3"W x 4.75"H
Peso: 0.66lbs.
UPC:670454127457
|
|
CM-5070
Pulsar/girar para liberar, N/C, mantenido, solo rojo
DATOS EDI, APROBACIONES
|
|
Pulsar/girar para liberar, N/C, mantenido, solo rojo
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4"L x 3"W x 4.75"H
Peso: 0.66lbs.
UPC:670454157133
|
|
CM-5080
PUSH/TURN TO RELEASE, N/O Y N/F, SOSTENIDO, EN ROJO SOLAMENTE
DATOS EDI, APROBACIONES
|
|
PUSH/TURN TO RELEASE, N/O Y N/F, SOSTENIDO, EN ROJO SOLAMENTE
|
DATOS EDI APROBACIONES
|
|
|
|
|
Dimensiones: 4.00"L x 3.00"W x 4.75"H
Peso: 0.66lbs.
UPC:670454127471
|
|
|
OPCIONES Y ACABADOS
|
|
|
Haga clic para ampliar la sección
|
|
|
|
OPCIONES DE PLACA FRONTAL |
|
OPCIONES DE COLOR DEL BOTóN |
|
OPCIONES GRáFICAS DE BOTONES |
|
Acabados de placas |
|
Coste neto |
|
CM-xxx-BZ
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
Acabado Bronce Oscuro (Duranotic) (BHMA 710 / 313AN)
|
|
|
Botón Opciones del Color: |
|
Coste neto |
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
CM-xxxR
agregue 'R' al # del modelo para botón Rojo
|
agregue 'R' al # del modelo para botón Rojo
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
CM-xxxG
aguegue 'G' al # del modelo para botón Verde
|
aguegue 'G' al # del modelo para botón Verde
|
|
|
|
CM-xxxB
agregue 'B' el # del modelo para botón Azul
|
agregue 'B' el # del modelo para botón Azul
|
|
|
|
CM-xxxB
agregue 'B' el # del modelo para botón Azul
|
agregue 'B' el # del modelo para botón Azul
|
|
|
|
CM-xxxB
agregue 'B' el # del modelo para botón Azul
|
agregue 'B' el # del modelo para botón Azul
|
|
|
|
CM-xxxB
agregue 'B' el # del modelo para botón Azul
|
agregue 'B' el # del modelo para botón Azul
|
|
|
Opciones de Grabado Gráfico en Botones |
|
Coste neto |
|
CM-xxxE
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
Agregue E al # del producto para grabar "SALIDA" (en blanco)
|
|
|
|
CM-xxxES
Agregue ES al # del producto para palabras SALIR y SORTIE grabadas (en blanco)
|
Agregue ES al # del producto para palabras SALIR y SORTIE grabadas (en blanco)
|
|
|
|
CM-xxxS
Añadir S al # de producto para SORTIE grabada (en blanco)
|
Añadir S al # de producto para SORTIE grabada (en blanco)
|
|
|
|
CM-xxxESA
Añadir ESA al # de producto para las palabras grabadas EXIT y SALIDA (en blanco)
|
Añadir ESA al # de producto para las palabras grabadas EXIT y SALIDA (en blanco)
|
|
|
|
CM-xxxH

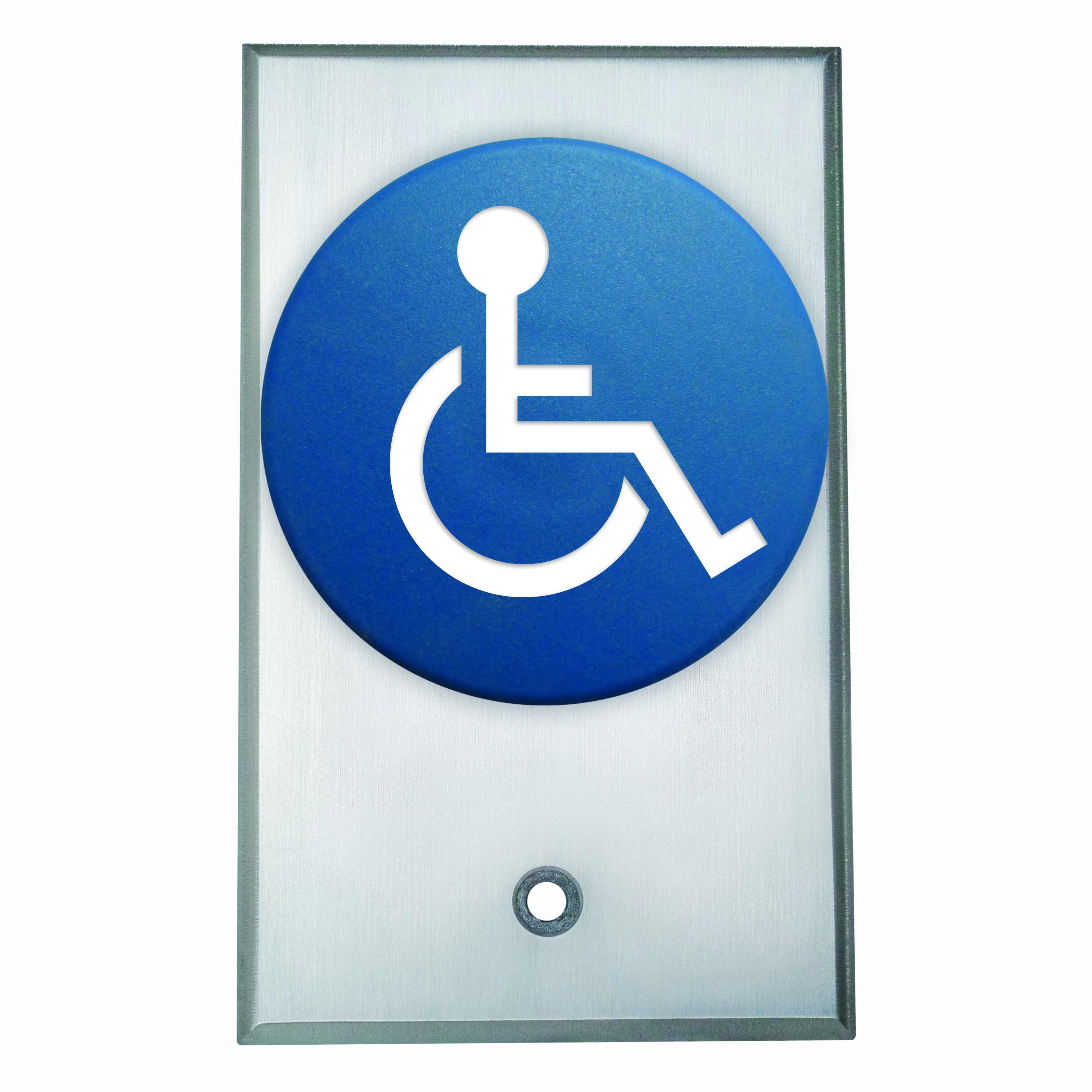

Añadir H al # de producto para silla de ruedas símbolo grabado (en blanco)
|
Añadir H al # de producto para silla de ruedas símbolo grabado (en blanco)
|
|
|
|
CM-xxxSA
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
Añadir SA al # de producto para SALIDA grabada (en blanco)
|
|
|
|
CAJAS DE MONTAJE COMPATIBLES
|
|
|
Haga clic para ampliar la sección
|
|
|
MOUNTING BOXES & ACCESSORIES |
|
Cajas de montaje y accesorios: Banda sencilla (Profunda) |
|
Coste neto |
|
CM-34D
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. El CM-5085 requiere una caja de al menos 2" (5,08 cm) de profundidad
|
Caja de superficie, extra profunda: para conexión inalámbrica. Polímero gris resistente. El CM-5085 requiere una caja de al menos 2" (5,08 cm) de profundidad
|
|
|
Cajas de montaje y accesorios: Simple |
|
Coste neto |
|
CM-34AL
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
|
|
|
CM-34AL
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
|
|
|
CM-34AL
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
|
|
|
CM-34AL
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
Caja de superficie, profundidad estándar, entrada de conducto roscada. Aluminio fundido de alta resistencia 2-3/4" de ancho x 4-1/2" de alto x 1-3/4" de profundidad
|
|
|
|
|
|
